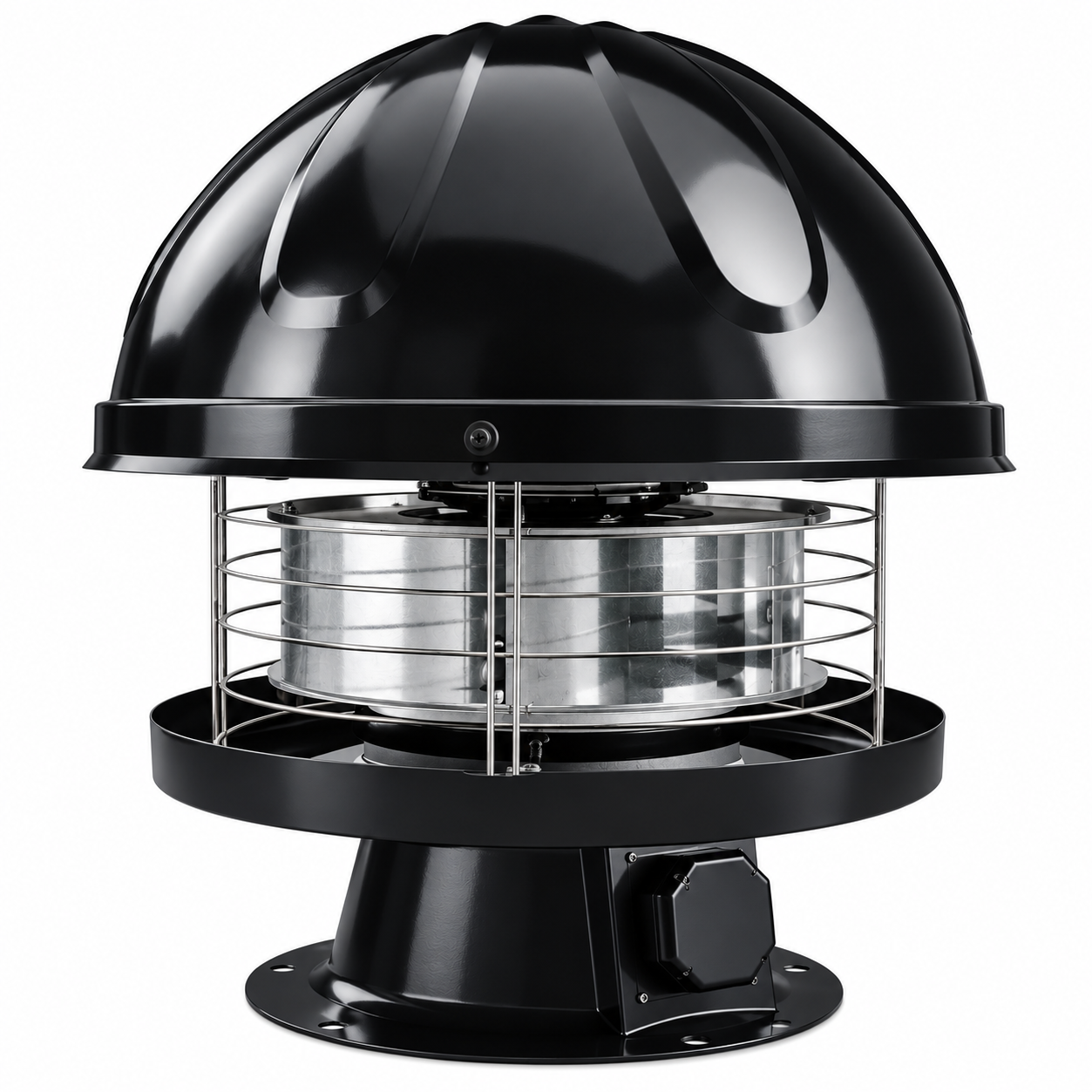

Ventilator de acoperis Reventon STORM PRO 500 motor EC trifazat carcasa compozit13800 mc/h 400 V

Pentru debite foarte mari, Reventon STORM PRO 500 EC evacuează până la 13800 m³/h prin acoperiș. Ventilatorul centrifugal are motor EC trifazat de 2334 W nominal, alimentat la 400 V, rotor din aluminiu și carcasă din compozit; cântărește 32 kg și se montează pe baza de acoperiș STORM L.

Este destinat clădirilor cu volum mare de aer de înlocuit: hale de producție, centre logistice, depozite înalte. Motorul EC permite reglarea continuă a turației, astfel încât ventilatorul nu trebuie să lucreze permanent la capacitate maximă. Aerul este aspirat axial și refulat radial; grila din sârmă de oțel zincat este elementul structural pe care se fixează motorul și capacul și oprește accesul resturilor la rotor. Flanșa bazei ventilatorului protejează clădirea de apa de ploaie.

Specificații tehnice

• Debit maxim de aer: 13800 m³/h
• Alimentare: 3~ 400 V / 50 Hz, trifazat
• Curent nominal: 4,95 A
• Turație nominală: 1512 rot/min
• Putere nominală motor: 2334 W; putere la debit maxim: 3060 W
• Tip motor: EC, cu turație reglabilă
• Rotor: centrifugal, din aluminiu, cu pale curbate înapoi
• Grad de protecție motor: IP44; clasă de izolație: F
• Nivel de zgomot: 85 dB, măsurat la 5 m
• Greutate netă: 32 kg
• Diametru capac (ØA): 664 mm; înălțime (D): 846 mm
• Diametru bază (ØF): 497,5 mm; diametru aspirație (ØE): 382 mm
• Prindere: 8 găuri de Ø8,5 mm pe cercul de Ø497,5 mm
• Carcasă: material compozit; grilă din sârmă de oțel zincat
• Temperatura aerului vehiculat: -25…60 °C, umiditate relativă ≤ 90%

Cum știi că este modelul potrivit

• debitul de aer evacuat trebuie să ajungă până la 13800 m³/h;
• ai alimentare trifazată 3~ 400 V, cu 4,95 A disponibili pentru ventilator;
• acoperișul susține baza STORM L și cele 32 kg ale aparatului;
• ai spațiu pentru un aparat cu capac de Ø664 mm și înălțime de 846 mm.

Beneficii

• Cel mai mare debit din această execuție: 13800 m³/h la debit maxim.
• Ventilare la cerere: turația se reduce continuu când nu e nevoie de debit maxim.
• Rotor din aluminiu, potrivit pentru funcționare îndelungată.
• Carcasă din compozit, rezistentă la intemperii.
• Prindere pe 8 puncte, cu găuri de Ø8,5 mm pe cercul de Ø497,5 mm.

Automatizare și accesorii compatibile

Potențiometrul EC comandă un ventilator, iar programatorul HMI EC BMS până la 8, cu program orar și comunicare cu automatizarea clădirii. Fiecare ventilator STORM PRO 500 EC are nevoie de propriul întrerupător de service MS 400 V. Modulul releu RM-16A este listat ca accesoriu suplimentar. Pentru montaj se folosesc baza de acoperiș STORM L - obișnuită, izolată 50 mm sau izolată cu atenuator de zgomot - și placa adaptoare ventilator/bază STORM L; racordarea la o tubulatură de evacuare se face cu placa adaptoare superioară/inferioară.

De reținut

• Nivelul de zgomot este de 85 dB la 5 m; este recomandat să alegi baza izolată, cu atenuator de zgomot acolo unde zgomotul contează.
• Motorul pornește la 2,0 V; sub acest prag rămâne sub tensiune și se poate roti, deci alimentarea se întrerupe complet înainte de intervenții.
• Motorul are IP44 și nu se expune la apă peste acest grad de protecție.
• Baza, placa adaptoare și elementul de comandă al turației se comandă separat.
