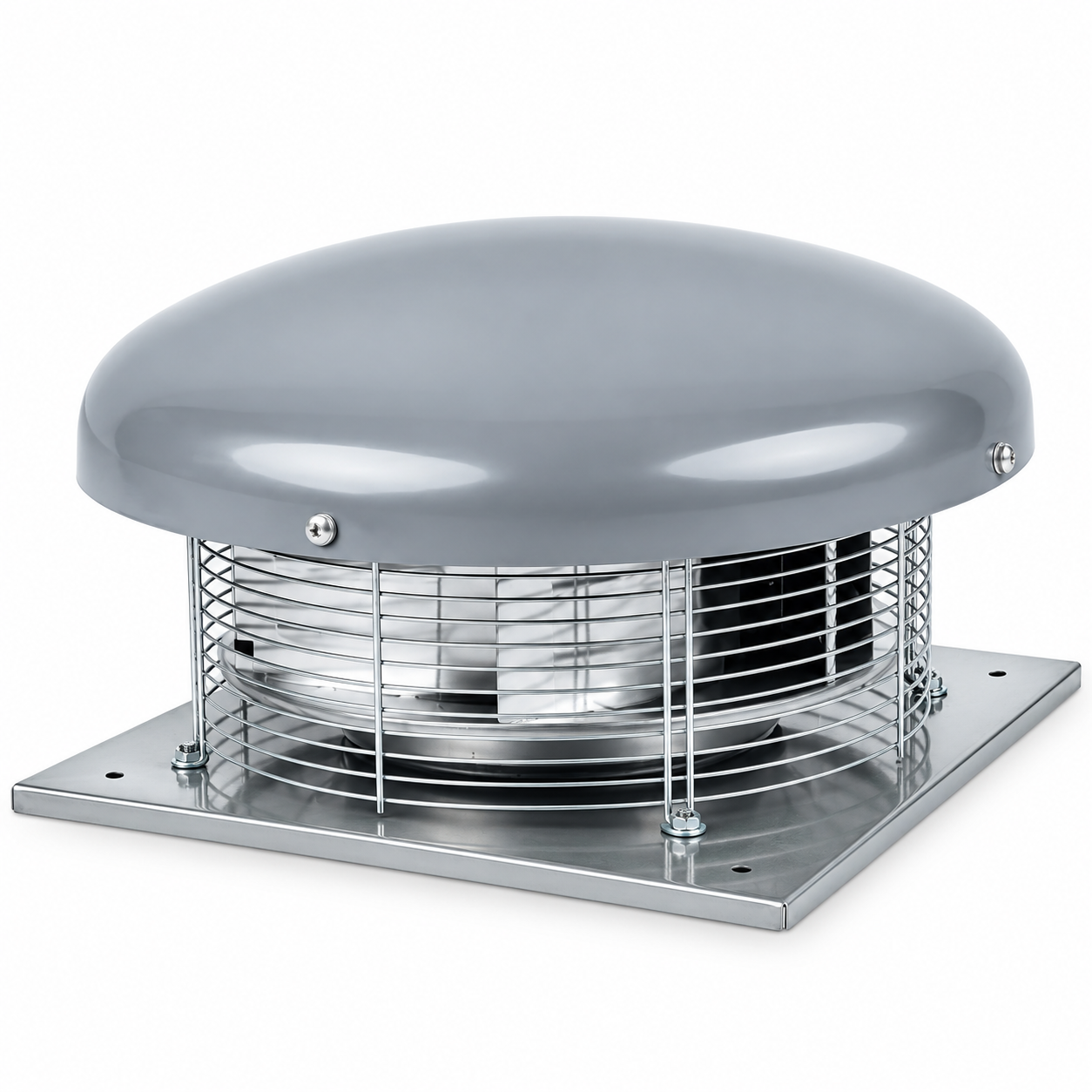

Ventilator de acoperis Reventon STORM 315 motor EC 2250 mc/h 230 V

Reventon STORM 315 EC este un ventilator de acoperiș centrifugal cu motor EC monofazat și rotor din aluminiu, care evacuează până la 2.250 m³/h. Funcționează la 230 V, cu un curent nominal de 1,10 A și o putere de 162 W, are 12 kg și se montează pe baza de acoperiș STORM M.

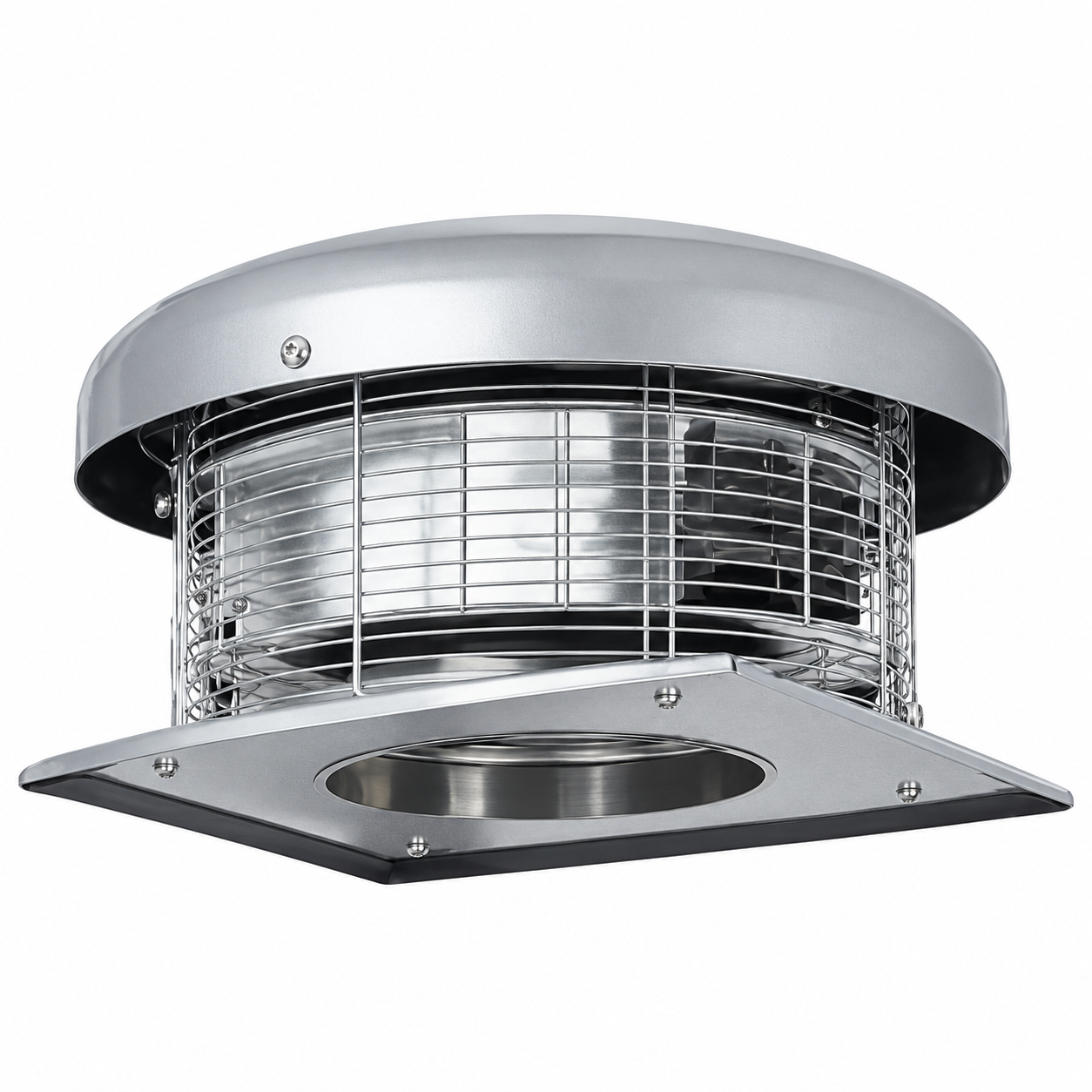

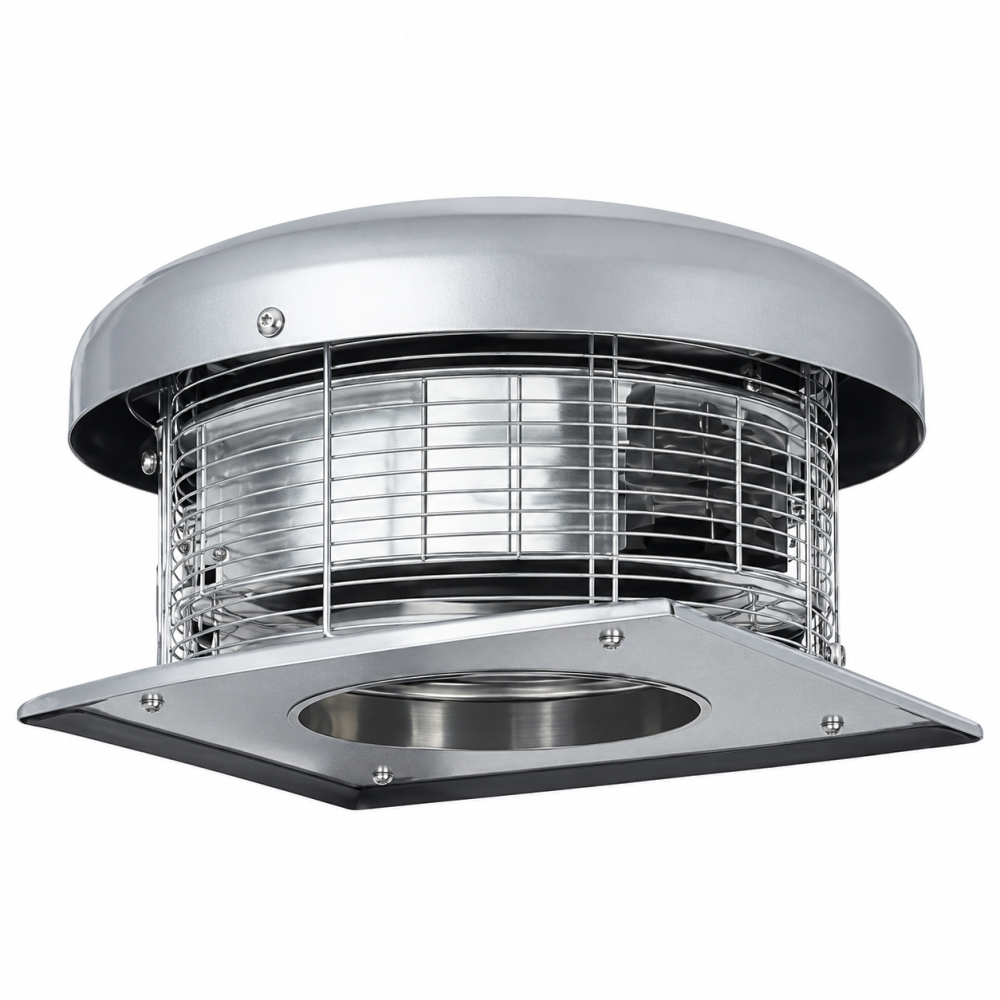

Atelierele de producție, depozitele și spațiile logistice de dimensiuni medii au nevoie de o evacuare constantă a aerului cald și viciat, iar STORM 315 EC o asigură direct prin acoperiș sau prin tubulatură. Rotorul din aluminiu cu pale curbate înapoi aspiră aerul axial, prin deschiderea de 210 mm, și îl refulează radial. Motorul EC pornește deja de la un semnal de comandă de 0,5 V, ceea ce permite funcționarea la turații foarte mici atunci când necesarul de ventilare scade. Grila din sârmă de oțel zincat poartă ventilatorul și capacul și oprește pătrunderea animalelor și a resturilor.

Specificații tehnice

• Debit maxim de aer: 2.250 m³/h
• Alimentare: 230 V / 50 Hz, monofazat
• Tip motor: EC (comutat electronic)
• Curent nominal (la punctul de randament maxim): 1,10 A
• Turație nominală (la punctul de randament maxim): 1700 rot/min
• Putere nominală motor (la punctul de randament maxim): 162 W
• Putere absorbită la debit maxim: 160 W
• Grad de protecție motor: IP54
• Clasă de izolație: F
• Rotor: centrifugal, din aluminiu, cu pale curbate înapoi
• Greutate netă: 12 kg
• Nivel de zgomot (la 5 m): 54 dB
• Dimensiuni: latura bazei (A) 500 mm, diametru aspirație (ØB) 210 mm, înălțime (C) 320 mm, cotă de prindere (D) 420 mm
• Temperatura aerului vehiculat: -25…60 °C, umiditate relativă ≤ 90%
• Pornirea motorului: la semnal de comandă de 0,5 V

Cum știi că este modelul potrivit

• debitul de evacuare necesar este de până la 2.250 m³/h, la refulare liberă;
• deschiderea din acoperiș sau tubulatura racordată corespund aspirației de 210 mm;
• circuitul monofazat de 230 V poate prelua 1,10 A pe ventilator;
• acoperișul suportă 12 kg pentru ventilator, plus baza de acoperiș STORM M;
• temperatura aerului evacuat rămâne între -25 și 60 °C.

Beneficii

• Pornire la semnal mic: motorul EC se activează de la 0,5 V, pentru un domeniu larg de reglaj.
• Rotor robust: aluminiu, cu pale curbate înapoi.
• Zgomot redus: 54 dB, măsurați la 5 m.
• Consum controlat: 160 W la debit maxim.
• Funcționare în exterior: motor IP54, protejat la praf și la stropi de apă.

Automatizare și accesorii compatibile

Turația se reglează individual din potențiometrul EC sau, pentru până la 8 ventilatoare, din programatorul HMI EC BMS. Un întrerupător de service MS 230 V deservește până la 18 aparate STORM 315 EC. Pe acoperiș, ventilatorul se fixează pe baza de acoperiș STORM M (obișnuită, izolată 50 mm sau izolată 50 mm cu atenuator de zgomot), prin placa adaptoare ventilator/bază STORM M. Racordarea la o tubulatură de evacuare se face cu placa adaptoare superioară/inferioară.

De reținut

• Sub pragul de pornire de 0,5 V ventilatorul rămâne sub tensiune și se poate roti; alimentarea se întrerupe complet înainte de intervenții.
• Montat pe tubulatură, aparatul livrează un debit mai mic decât cel maxim, în funcție de rezistența rețelei de canale.
• Baza de acoperiș, placa adaptoare și elementul de comandă se comandă separat.
• Nu se folosește în medii corozive, cu praf peste 0,3 g/m³ sau cu substanțe explozive; montajul se face de două persoane.
