Ventilator de acoperis Reventon STORM PRO 450 motor EC trifazat carcasa compozit 7340 mc/h 400 V

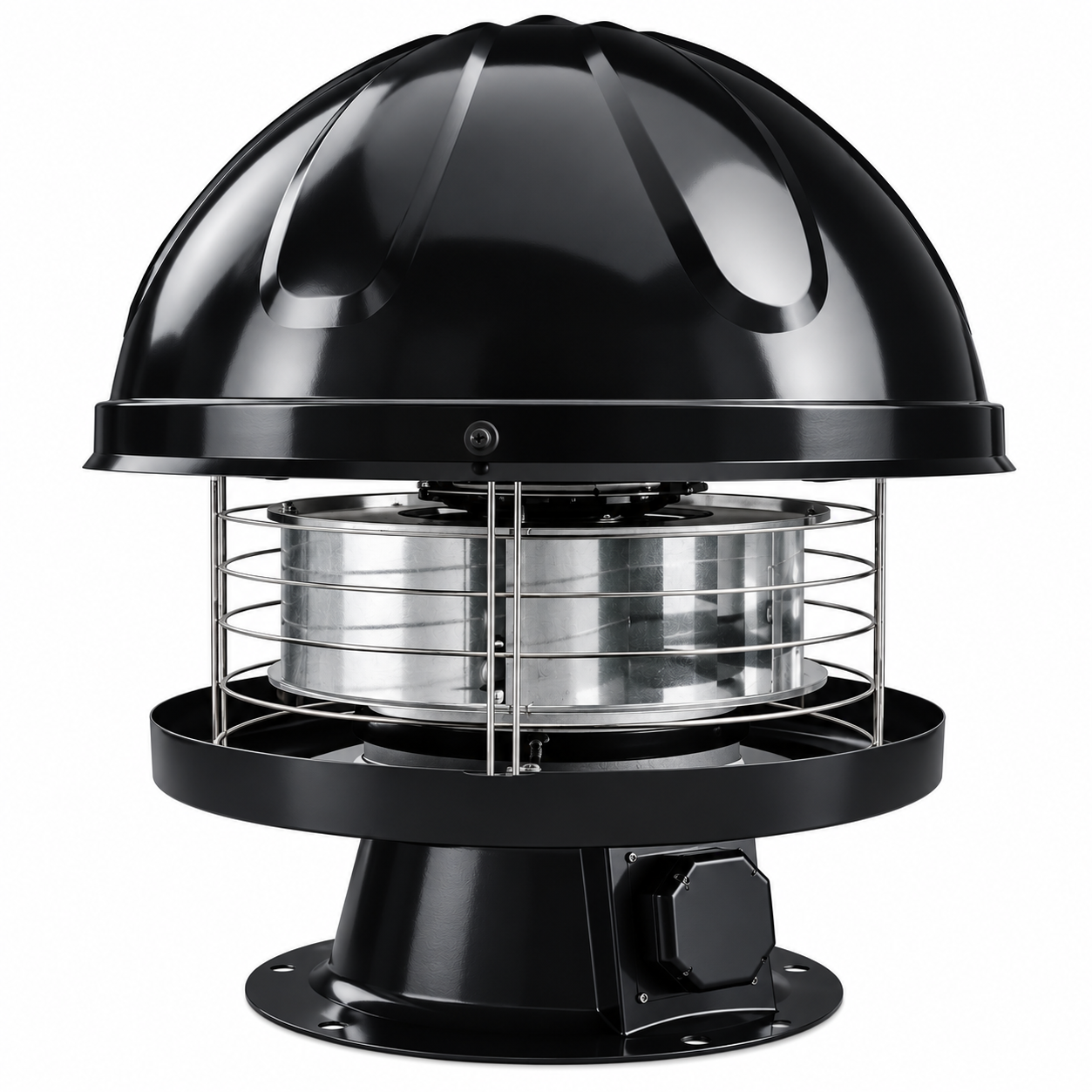

Reventon STORM PRO 450 EC este un ventilator de acoperiș centrifugal cu motor EC trifazat, alimentat la 400 V, care evacuează până la 7.340 m³/h. Motorul are 925 W nominal, rotorul este din aluminiu, iar ansamblul de 24 kg se montează pe baza de acoperiș STORM L, cu placă adaptoare.

Pentru hale de producție, centre logistice și depozite mari, unde volumul de aer de schimbat este ridicat, ventilatorul oferă debit mare cu reglaj continuu al turației. Alimentarea trifazată de 400 V reduce curentul pe fază la 1,67 A. Carcasa din compozit rezistă la intemperii, grila din sârmă de oțel zincat susține motorul și capacul de protecție, iar flanșa bazei ventilatorului protejează interiorul clădirii de apă. Poate lucra liber pe acoperiș sau racordat la o rețea de tubulatură.

Specificații tehnice

• Debit maxim de aer: 7.340 m³/h
• Alimentare: 3~ 400 V / 50 Hz, trifazat
• Curent nominal: 1,67 A
• Turație nominală: 1450 rot/min
• Putere nominală motor: 925 W; putere la debit maxim: 1010 W
• Tip motor: EC, cu turație reglabilă
• Rotor: centrifugal, din aluminiu, cu pale curbate înapoi
• Grad de protecție motor: IP44; clasă de izolație: F
• Nivel de zgomot: 68 dB, măsurat la 5 m
• Greutate netă: 24 kg
• Diametru capac (ØA): 664 mm; înălțime (D): 786,5 mm
• Diametru bază (ØF): 497,5 mm; diametru aspirație (ØE): 382 mm
• Prindere: 8 găuri de Ø8,5 mm pe cercul de Ø497,5 mm
• Carcasă: material compozit; grilă din sârmă de oțel zincat
• Temperatura aerului vehiculat: -25…60 °C, umiditate relativă ≤ 90%

Cum știi că este modelul potrivit

• debitul de evacuare necesar ajunge până la 7.340 m³/h;
• la locul de montaj există alimentare trifazată 3~ 400 V / 50 Hz;
• structura acoperișului susține baza STORM L și cele 24 kg ale ventilatorului;
• gabaritul de Ø664 mm și înălțimea de 786,5 mm încap în zona de montaj.

Beneficii

• Debit mare pentru spații mari: până la 7.340 m³/h.
• Curent mic pe fază: 1,67 A la 400 V.
• Turație reglabilă continuu: motorul EC pornește la un semnal de 2,0 V.
• Construcție rezistentă: rotor din aluminiu, carcasă din compozit, grilă din oțel zincat.
• Prindere sigură: 8 găuri de Ø8,5 mm pe cercul de Ø497,5 mm.

Automatizare și accesorii compatibile

Comanda individuală se face din potențiometrul EC, iar comanda centralizată, pentru până la 8 ventilatoare, din programatorul HMI EC BMS. Pentru întreținere, întrerupătorul de service MS 400 V separă alimentarea a până la 3 ventilatoare STORM PRO 450 EC; modulul releu RM-16A este disponibil ca accesoriu suplimentar. Montajul cere baza de acoperiș STORM L (obișnuită, izolată 50 mm sau izolată cu atenuator de zgomot) și placa adaptoare ventilator/bază STORM L, iar legătura cu o tubulatură de evacuare se face prin placa adaptoare superioară/inferioară.

De reținut

• Motorul are IP44; este recomandat să nu fie expus la apă peste acest grad de protecție.
• Sub pragul de 2,0 V motorul rămâne sub tensiune și se poate roti; înainte de intervenții se întrerupe complet alimentarea.
• Montajul se face de două persoane cu experiență, după verificarea capacității portante a acoperișului.
• Baza de acoperiș, placa adaptoare și elementul de comandă al turației nu sunt incluse.
