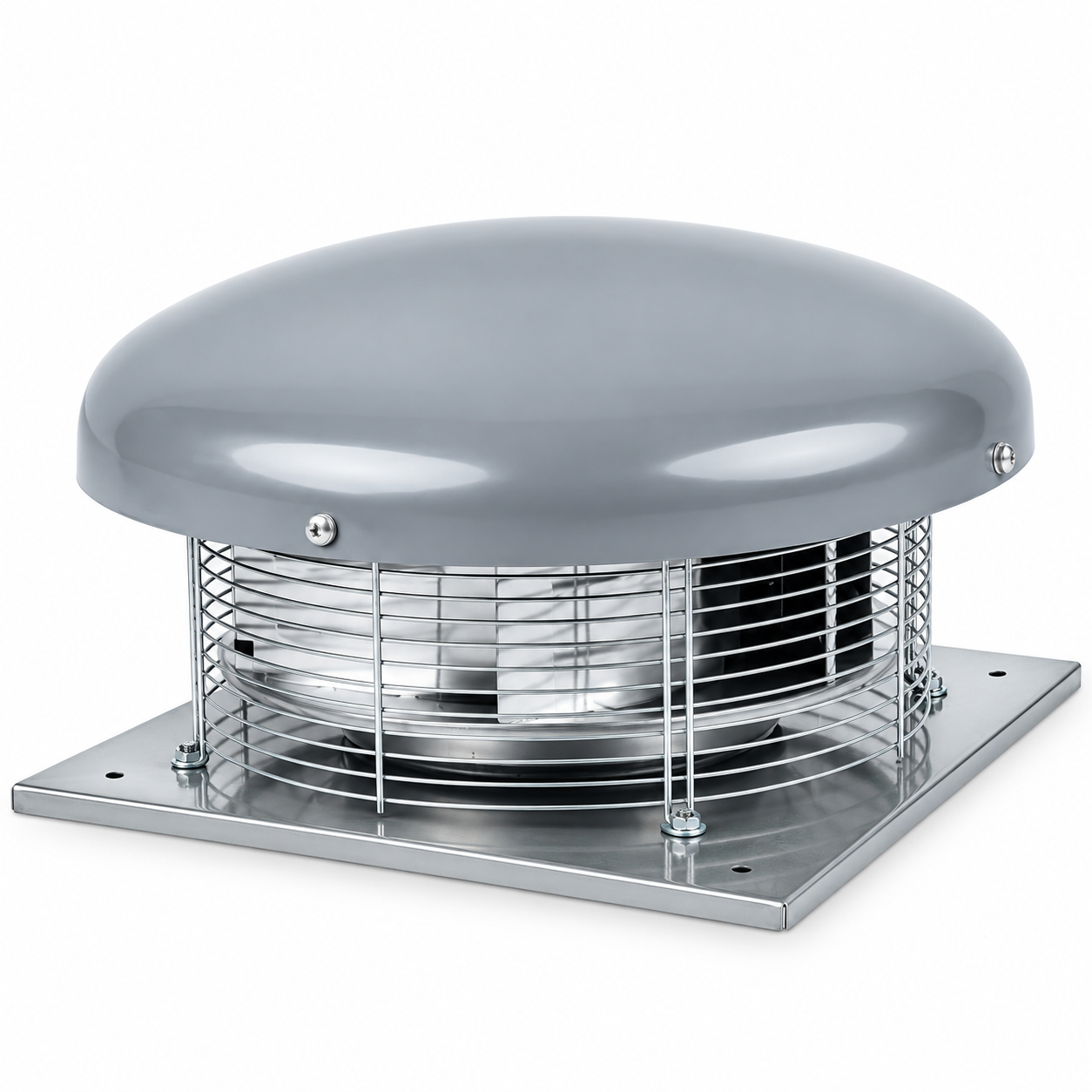

Ventilator de acoperis Reventon STORM 500 motor EC trifazat 13800 mc/h 400 V

Reventon STORM 500 EC evacuează până la 13.800 m³/h de aer viciat prin acoperișul halelor mari, cu un motor EC trifazat de 2334 W, alimentat la 400 V. Rotorul centrifugal din aluminiu are pale curbate înapoi, aparatul cântărește 51,5 kg și se montează pe baza de acoperiș STORM L, cu placa adaptoare L.

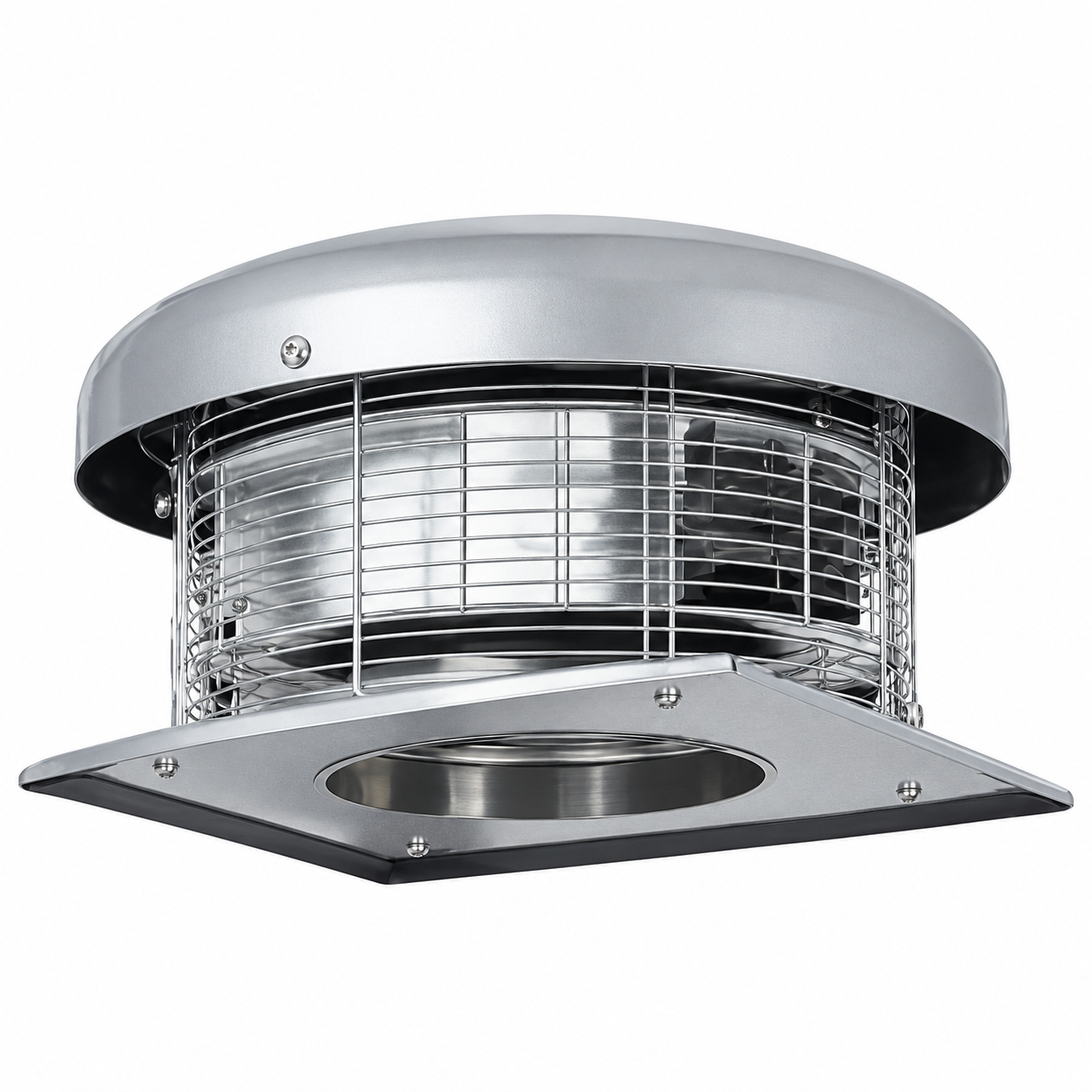

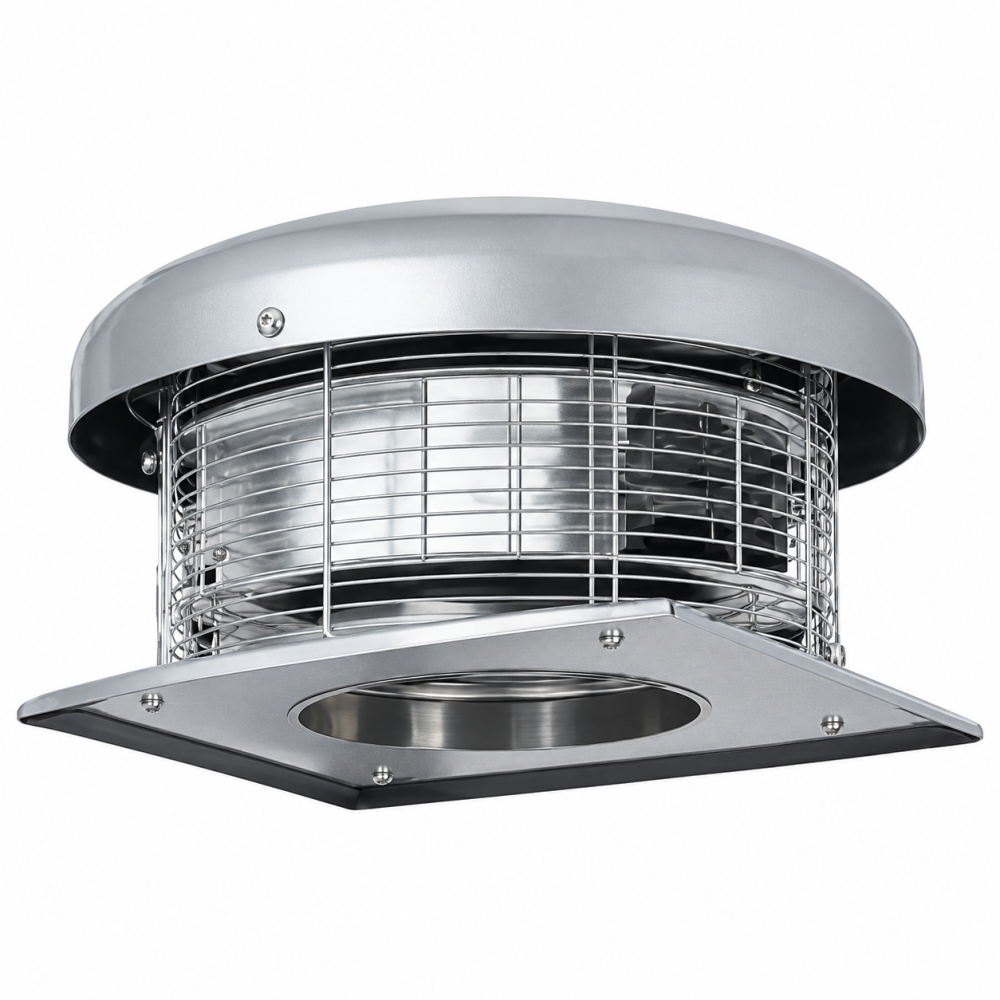

Halele de producție cu procese care încălzesc aerul, depozitele înalte și centrele logistice cu suprafețe întinse au nevoie de schimburi mari de aer, pe care STORM 500 EC le realizează dintr-un singur punct de evacuare. Aspirația de 450 mm alimentează rotorul din aluminiu, care refulează aerul radial, sub capac. Motorul EC trifazat pornește la un semnal de 2,0 V și permite reglarea continuă a debitului, iar la debit maxim absoarbe 3060 W. Grila din sârmă de oțel zincat susține întregul ansamblu și ține rotorul la adăpost de animale și resturi.

Specificații tehnice

• Debit maxim de aer: 13.800 m³/h
• Alimentare: 400 V / 50 Hz, trifazat
• Tip motor: EC (comutat electronic)
• Curent nominal (la punctul de randament maxim): 4,95 A
• Turație nominală (la punctul de randament maxim): 1512 rot/min
• Putere nominală motor (la punctul de randament maxim): 2334 W
• Putere absorbită la debit maxim: 3060 W
• Grad de protecție motor: IP44
• Clasă de izolație: F
• Rotor: centrifugal, din aluminiu, cu pale curbate înapoi
• Greutate netă: 51,5 kg
• Nivel de zgomot (la 5 m): 85 dB
• Dimensiuni: latura bazei (A) 700 mm, diametru aspirație (ØB) 450 mm, înălțime (C) 560 mm, cotă de prindere (D) 620 mm
• Temperatura aerului vehiculat: -25…60 °C, umiditate relativă ≤ 90%
• Pornirea motorului: la semnal de comandă de 2,0 V

Cum știi că este modelul potrivit

• ai nevoie de un debit de evacuare de până la 13.800 m³/h;
• pe acoperiș este disponibilă alimentare trifazată de 400 V / 50 Hz, pentru 4,95 A;
• aspirația de 450 mm se potrivește cu deschiderea sau cu tubulatura existentă;
• acoperișul poate prelua 51,5 kg pentru ventilator, plus baza de acoperiș STORM L;
• un nivel de zgomot de 85 dB la 5 m este acceptabil în zona de montaj.

Beneficii

• Schimb mare de aer: 13.800 m³/h dintr-un singur ventilator.
• Debit adaptabil: motorul EC reglează turația continuu, după semnalul de comandă.
• Construcție solidă: rotor din aluminiu și grilă din oțel zincat.
• Alimentare trifazată: 400 V, cu 4,95 A curent nominal.
• Atenuare suplimentară: baza STORM L există și izolată 50 mm cu atenuator de zgomot.

Automatizare și accesorii compatibile

STORM 500 EC se comandă din potențiometrul EC, câte unul pe aparat, sau din programatorul HMI EC BMS, care controlează până la 8 ventilatoare și se integrează în automatizarea clădirii. Fiecare ventilator are nevoie de propriul întrerupător de service MS 400 V. Montajul pe acoperiș se face pe baza de acoperiș STORM L, în varianta obișnuită, izolată 50 mm sau izolată 50 mm cu atenuator de zgomot, prin placa adaptoare ventilator/bază STORM L; tubulatura de evacuare se racordează cu placa adaptoare superioară/inferioară.

De reținut

• Nivelul de zgomot este de 85 dB la 5 m; este recomandat să alegi poziția de montaj ținând cont de zonele ocupate de sub acoperiș.
• Sub pragul de 2,0 V motorul rămâne sub tensiune; înainte de intervenții, alimentarea se întrerupe complet.
• Motorul are grad de protecție IP44; aparatul nu se folosește în medii corozive, explozive sau cu praf peste 0,3 g/m³.
• Baza, placa adaptoare și elementul de comandă nu sunt incluse; montajul se face de două persoane, după verificarea capacității portante a acoperișului.
