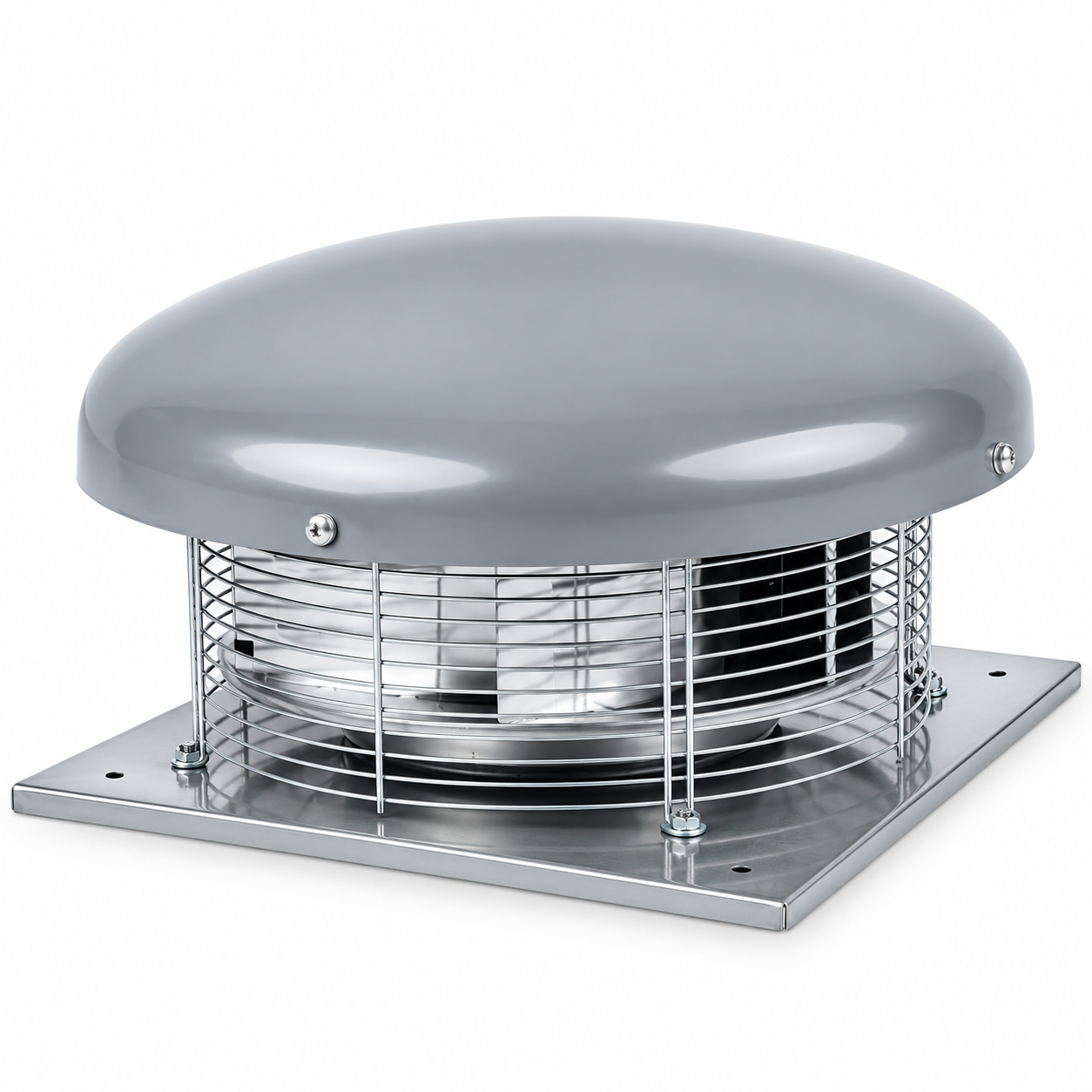

Ventilator de acoperis Reventon STORM 190 motor AC 450 mc/h 230 V

Reventon STORM 190 AC este un ventilator de acoperiș centrifugal cu motor AC monofazat de 60 W, care evacuează până la 450 m³/h de aer viciat din hale, depozite și ateliere. Se alimentează la 230 V, consumă 0,26 A și se montează pe o bază de acoperiș pătrată, nu direct pe învelitoare.

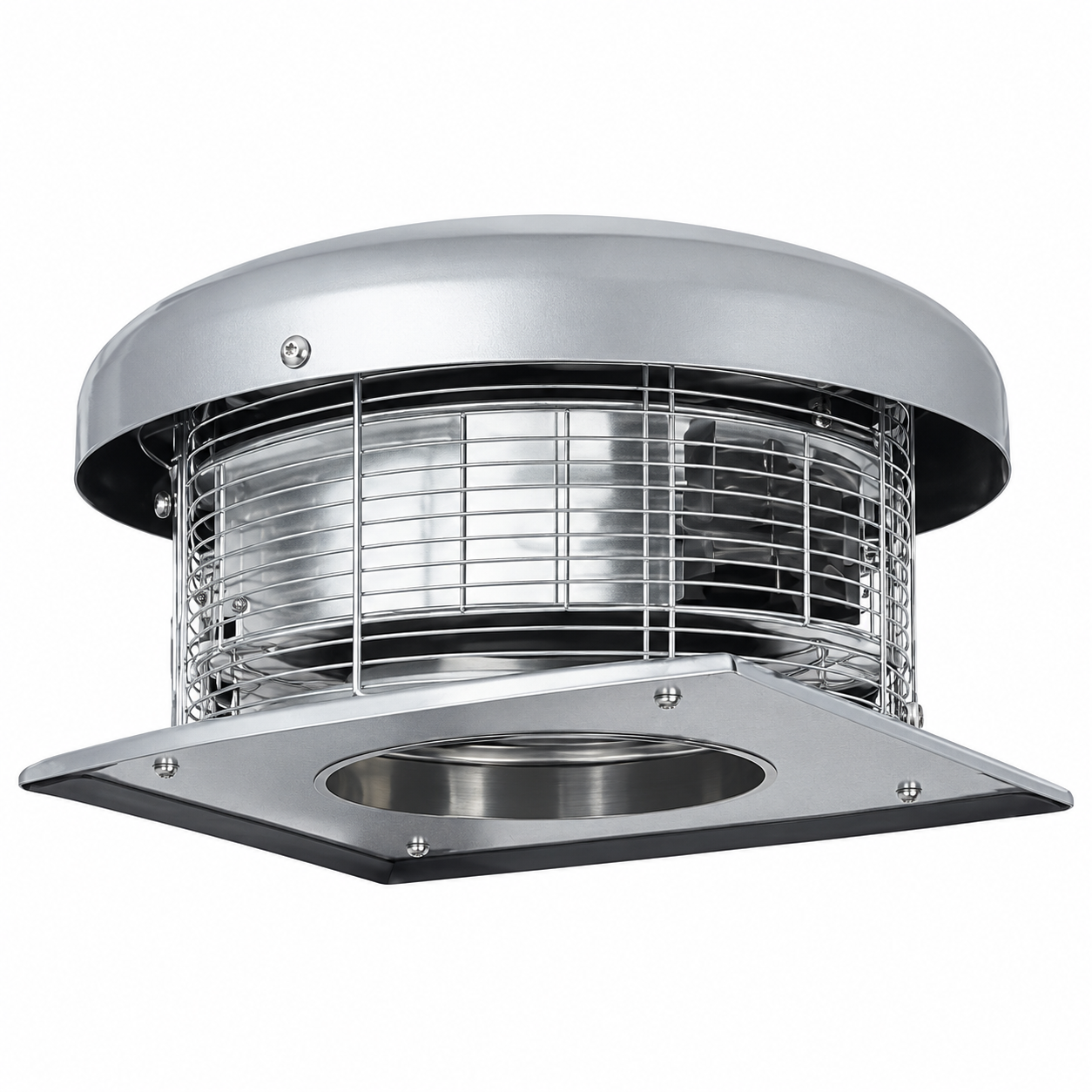

STORM 190 AC preia aerul din încăpere axial, prin aspirația de 123 mm, și îl refulează radial, sub capacul de protecție, cu un rotor din plastic cu pale curbate înapoi. Grila din sârmă de oțel zincat susține ventilatorul și capacul și oprește accesul animalelor, al frunzelor și al resturilor la rotor, iar flanșa bazei ventilatorului împiedică pătrunderea apei în clădire. Motorul AC permite reglajul turației din regulatoare de tensiune sau cu tiristoare, ușor de grupat pentru mai multe ventilatoare comandate din același punct. Aparatul lucrează ca evacuare directă prin acoperiș sau racordat la o rețea de tubulatură.

Specificații tehnice

• Debit maxim de aer: 450 m³/h
• Alimentare: 230 V / 50 Hz, monofazat
• Tip motor: AC, monofazat
• Curent nominal (la punctul de randament maxim): 0,26 A
• Turație nominală (la punctul de randament maxim): 2380 rot/min
• Putere nominală motor (la punctul de randament maxim): 60 W
• Putere absorbită la debit maxim: 59 W
• Grad de protecție motor: IP54
• Clasă de izolație: F
• Rotor: centrifugal, din plastic, cu pale curbate înapoi
• Greutate netă: 8 kg
• Nivel de zgomot (la 5 m): 55 dB
• Dimensiuni: latura bazei (A) 350 mm, diametru aspirație (ØB) 123 mm, înălțime (C) 190 mm, cotă de prindere (D) 310 mm
• Temperatura aerului vehiculat: -25…60 °C, umiditate relativă ≤ 90%

Cum știi că este modelul potrivit

• debitul de aer evacuat necesar nu depășește 450 m³/h (racordat la tubulatură, debitul real scade cu rezistența tubulaturii);
• ai alimentare monofazată de 230 V / 50 Hz;
• acoperișul suportă greutatea ventilatorului, de 8 kg, împreună cu baza de acoperiș;
• aerul evacuat are între -25 și 60 °C și o umiditate relativă de cel mult 90%;
• vrei să reglezi turația cu un regulator de tensiune sau cu tiristoare.

Beneficii

• Consum mic: 60 W putere nominală și 59 W la debit maxim.
• Funcționare liniștită: 55 dB, măsurați la 5 m de aparat.
• Motor protejat: gradul IP54 îl apără de praf și de stropii de apă din orice direcție.
• Comandă de grup: un singur regulator HC 1,2 A reglează până la 4 ventilatoare.
• Rotor apărat: grila din sârmă de oțel zincat ține la distanță animalele, frunzele și resturile.

Automatizare și accesorii compatibile

Turația se reglează din regulatorul de turație HC 1,2 A, care comandă până la 4 ventilatoare STORM 190 AC, sau din regulatorul cu tiristoare TRO-150W, pentru cel mult 2; pentru grupuri mai mari se aleg regulatoarele HC de 3, 5, 7 sau 14 A, după curentul total al ventilatoarelor. Programatorul HMI SINGLE BMS comandă până la 20 de aparate, iar împreună cu modulul releu RM-16A până la 64. Întrerupătorul de service MS 230 V poate separa alimentarea a până la 80 de ventilatoare. Montajul se face pe baza de acoperiș STORM, cu placa adaptoare ventilator/bază; pentru racordarea la o tubulatură de evacuare se folosește placa adaptoare superioară/inferioară.

De reținut

• Ventilatorul nu se montează direct pe acoperiș. Baza de acoperiș și placa adaptoare nu sunt incluse și se comandă separat.
• Montajul și demontarea se fac de două persoane cu experiență; acolo unde legea o cere, cu autorizare de lucru la înălțime.
• Nu este destinat evacuării prafului (peste 0,3 g/m³), a substanțelor agresive sau explozive și nici mediilor corozive.
• Aspirația și refularea nu trebuie obturate, iar circuitul de alimentare trebuie să aibă protecțiile cerute de reglementări și un întrerupător pentru izolarea sigură a ventilatorului.
