Ventilator de acoperis Reventon STORM 450 motor EC trifazat 7340 mc/h 400 V

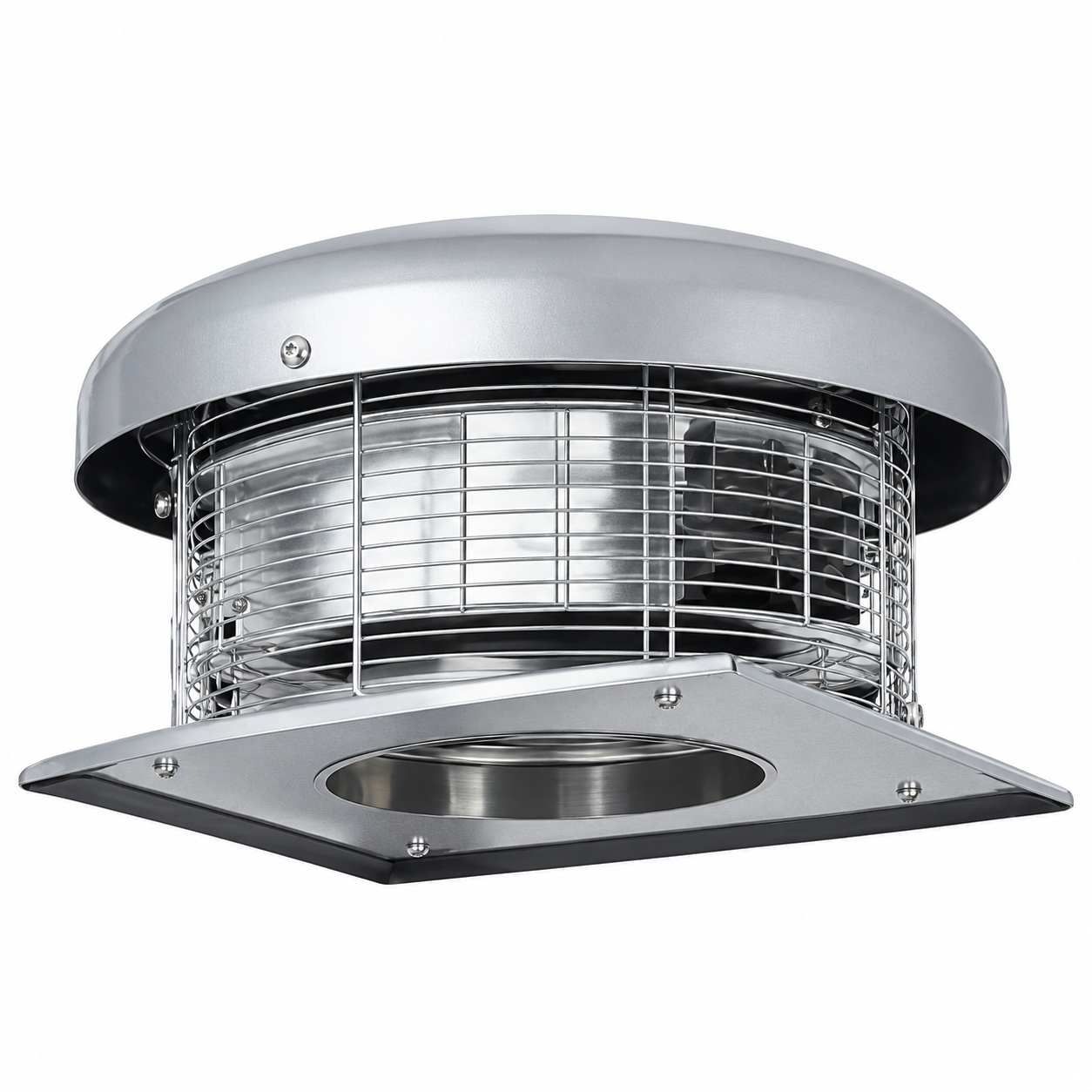

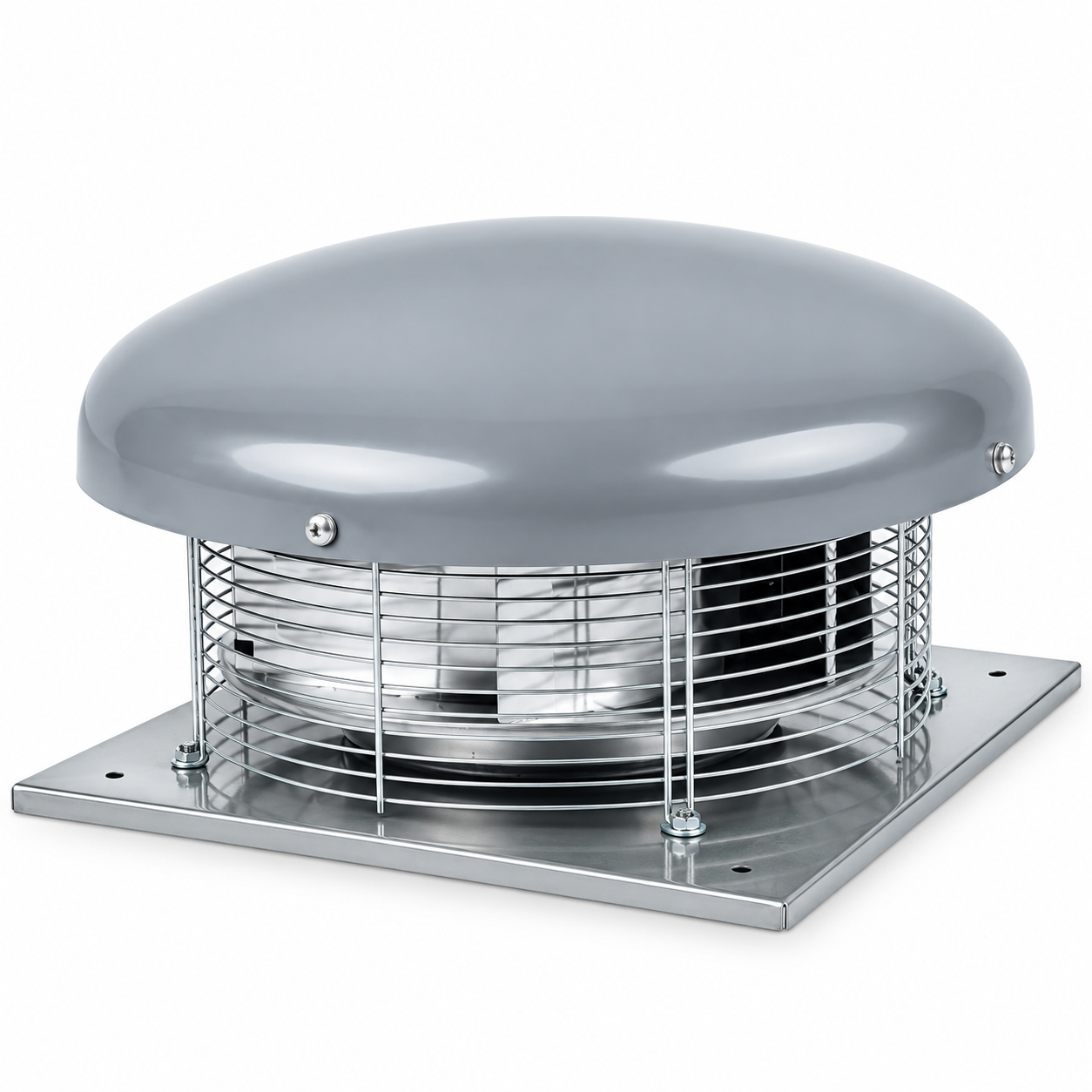

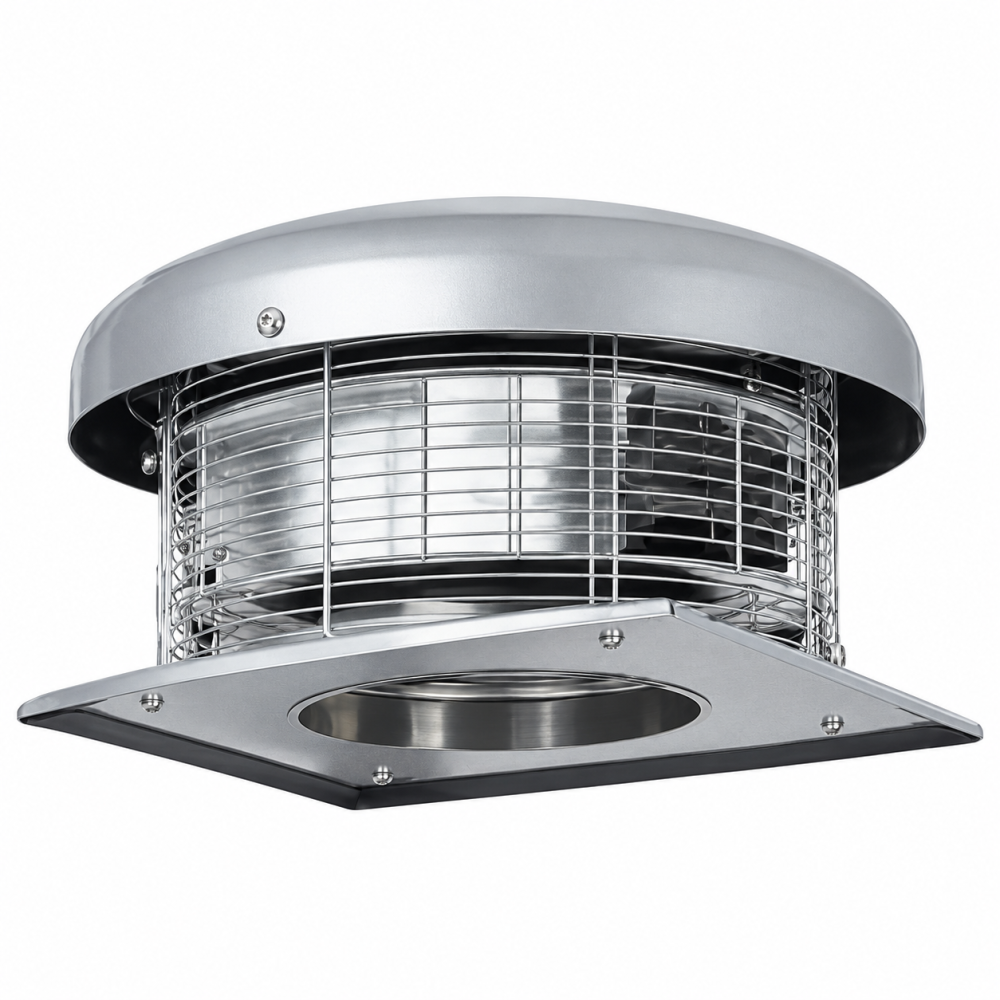

Reventon STORM 450 EC este un ventilator de acoperiș centrifugal cu motor EC trifazat, alimentat la 400 V, care evacuează până la 7.340 m³/h din hale de producție, depozite și centre logistice. Motorul are 925 W putere nominală și 1,67 A, aparatul cântărește 30 kg și se montează pe baza de acoperiș STORM L.

În clădirile industriale cu volume mari de aer, STORM 450 EC preia aerul viciat de sub acoperiș printr-o aspirație de 412 mm și îl refulează radial, sub capacul de protecție. Alimentarea trifazată la 400 V menține curentul pe fază la 1,67 A, iar motorul EC își reglează turația continuu după semnalul de comandă, de la pragul de pornire de 2,0 V. Rotorul din aluminiu, cu pale curbate înapoi, este fixat pe grila din sârmă de oțel zincat, care susține și capacul și protejează rotorul. Ventilatorul lucrează ca evacuare directă sau racordat la tubulatură.

Specificații tehnice

• Debit maxim de aer: 7.340 m³/h
• Alimentare: 400 V / 50 Hz, trifazat
• Tip motor: EC (comutat electronic)
• Curent nominal (la punctul de randament maxim): 1,67 A
• Turație nominală (la punctul de randament maxim): 1426 rot/min
• Putere nominală motor (la punctul de randament maxim): 925 W
• Putere absorbită la debit maxim: 1010 W
• Grad de protecție motor: IP44
• Clasă de izolație: F
• Rotor: centrifugal, din aluminiu, cu pale curbate înapoi
• Greutate netă: 30 kg
• Nivel de zgomot (la 5 m): 68 dB
• Dimensiuni: latura bazei (A) 700 mm, diametru aspirație (ØB) 412 mm, înălțime (C) 450 mm, cotă de prindere (D) 620 mm
• Temperatura aerului vehiculat: -25…60 °C, umiditate relativă ≤ 90%
• Pornirea motorului: la semnal de comandă de 2,0 V

Cum știi că este modelul potrivit

• debitul necesar de evacuare ajunge la 7.340 m³/h;
• ai alimentare trifazată de 400 V / 50 Hz la nivelul acoperișului;
• deschiderea sau tubulatura au 412 mm, corespunzător aspirației;
• structura poate susține 30 kg pentru ventilator, plus baza de acoperiș STORM L;
• aerul evacuat are cel mult 60 °C și umiditate relativă sub 90%.

Beneficii

• Debit mare dintr-un singur aparat: 7.340 m³/h.
• Curent mic pe fază: 1,67 A, datorită alimentării trifazate.
• Reglaj continuu: motorul EC urmărește semnalul de comandă de la 2,0 V în sus.
• Rotor din aluminiu: cu pale curbate înapoi, pentru refulare radială stabilă.
• Grilă de protecție: oțel zincat, care oprește pătrunderea animalelor și a resturilor.

Automatizare și accesorii compatibile

Comanda individuală se face din potențiometrul EC, iar comanda centralizată din programatorul HMI EC BMS, pentru până la 8 ventilatoare STORM 450 EC. Pentru separarea alimentării trifazate se folosește întrerupătorul de service MS 400 V, care deservește până la 3 aparate. Pe acoperiș, ventilatorul se fixează pe baza STORM L (obișnuită, izolată 50 mm sau izolată 50 mm cu atenuator de zgomot), cu placa adaptoare ventilator/bază STORM L; pentru tubulatură există placa adaptoare superioară/inferioară.

De reținut

• Motorul are grad de protecție IP44: protejat la corpuri solide peste 1 mm și la stropi de apă din orice direcție.
• Sub semnalul de 2,0 V aparatul rămâne sub tensiune și se poate roti; înainte de orice lucrare, alimentarea se întrerupe complet.
• Baza de acoperiș, placa adaptoare și elementul de comandă se comandă separat.
• Montajul se face de două persoane, cu autorizare de lucru la înălțime acolo unde legea o cere.
