Ventilator de acoperis Reventon STORM PRO 190 motor AC carcasa compozit 450 mc/h 230 V

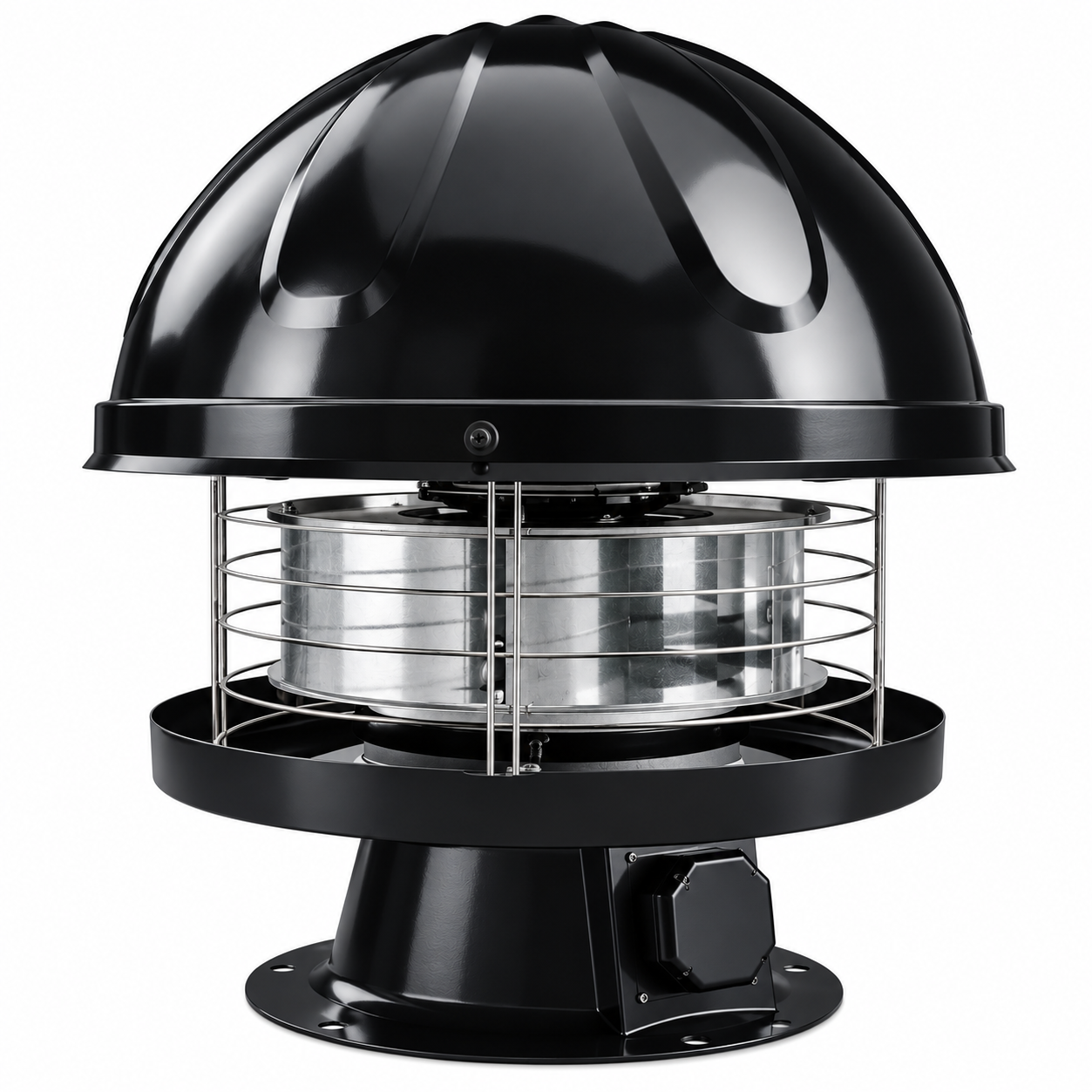

Reventon STORM PRO 190 AC este un ventilator de acoperiș centrifugal cu motor AC monofazat de 60 W și carcasă din material compozit. Evacuează până la 450 m³/h de aer viciat din hale, depozite sau ateliere, se alimentează la 230 V și se montează pe o bază de acoperiș pătrată, cu placă adaptoare.

Ventilatorul se așază la exterior, pe acoperiș, și aspiră aerul din clădire pe direcție axială, apoi îl refulează radial prin rotorul din plastic cu pale curbate înapoi. Grila din sârmă de oțel zincat susține ventilatorul și capacul de protecție și împiedică accesul animalelor, frunzelor sau resturilor la rotor. Baza ventilatorului are o flanșă care oprește apa de ploaie să ajungă în încăpere prin deschiderea din acoperiș. Funcționează singur, ca evacuare locală, sau racordat la o rețea de tubulatură.

Specificații tehnice

• Debit maxim de aer: 450 m³/h
• Alimentare: 230 V / 50 Hz, monofazat
• Curent nominal: 0,26 A
• Turație nominală: 2380 rot/min
• Putere nominală motor: 60 W; putere la debit maxim: 59 W
• Tip motor: AC, monofazat
• Rotor: centrifugal, din material plastic, cu pale curbate înapoi
• Grad de protecție motor: IP54; clasă de izolație: F
• Nivel de zgomot: 55 dB, măsurat la 5 m
• Greutate netă: 8 kg
• Diametru capac (ØA): 383 mm; înălțime (D): 367 mm
• Diametru bază (ØF): 267,5 mm; diametru aspirație (ØE): 156,5 mm
• Prindere: 6 găuri de Ø8,5 mm pe cercul de Ø242,5 mm
• Carcasă: material compozit; grilă din sârmă de oțel zincat
• Temperatura aerului vehiculat: -25…60 °C, umiditate relativă ≤ 90%

Cum știi că este modelul potrivit

• ai nevoie de un debit de evacuare de cel mult 450 m³/h; racordat la tubulatură, debitul real scade în funcție de rezistența tubulaturii;
• la locul de montaj există alimentare monofazată de 230 V;
• acoperișul poate susține greutatea bazei de acoperiș plus cei 8 kg ai ventilatorului;
• aerul evacuat are între -25 și 60 °C și umiditate relativă de cel mult 90%.

Beneficii

• Consum mic: motorul AC are 60 W și un curent nominal de 0,26 A.
• Rezistent la intemperii: carcasa din compozit este ușoară și suportă condițiile de la exterior.
• Clădire ferită de apă: flanșa bazei protejează interiorul de apa care ar putea pătrunde prin deschiderea de evacuare.
• Funcționare liniștită: 55 dB la 5 m de aparat.
• Turație reglabilă: se poate comanda din regulatoare de turație sau din programator, după nevoia de ventilare.

Automatizare și accesorii compatibile

Turația se reglează din regulatorul de turație HC, ales după sarcină (de la 1,2 A la 14 A); regulatorul HC 1,2 A comandă până la 4 ventilatoare. Regulatorul tiristor TRO-150W deservește 2 ventilatoare, iar programatorul HMI SINGLE BMS până la 20, cu program orar; împreună cu modulul releu RM-16A, același programator ajunge la 64 de aparate. Întrerupătorul de service MS 230 V acoperă până la 80 de ventilatoare. Pentru montaj sunt necesare baza de acoperiș STORM și placa adaptoare ventilator/bază; pentru racordarea unei tubulaturi de evacuare se folosește placa adaptoare superioară/inferioară.

De reținut

• Ventilatorul nu se montează direct pe acoperiș; baza de acoperiș și placa adaptoare se comandă separat.
• Montajul se face de două persoane cu experiență, după verificarea capacității portante a acoperișului; unde legea o cere, cu autorizare de lucru la înălțime.
• Nu este destinat evacuării prafului (peste 0,3 g/m³), a substanțelor agresive sau explozive și nici mediilor corozive.
• Circuitul de alimentare trebuie să aibă protecțiile cerute de reglementări și un întrerupător pentru separarea sigură a ventilatorului.
