Baza geiger/sifon PVC Valrom VALPlast D. 500 1OUT D. 160 45grd H 1,5m

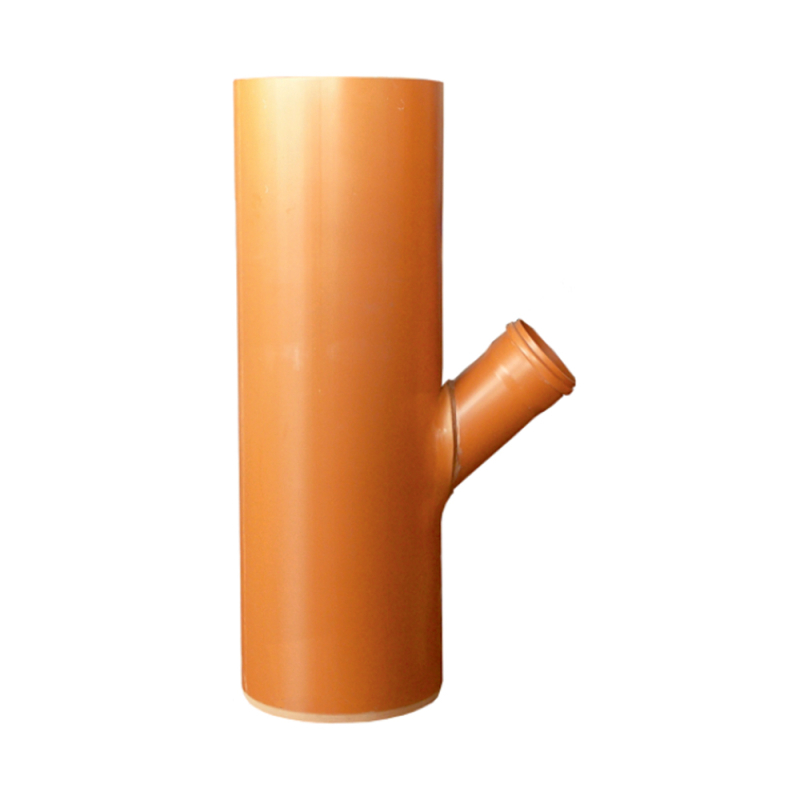

Valrom VALPlast VLP466130501615 este o bază de gură de scurgere din PVC pentru ape pluviale, cu depozit de sedimente integrat în corp. Diametrul nominal este DN 500 mm, racordul de ieșire D 160 mm la 45°, înălțimea 1,5 m, iar masa 29,7 kg. Se montează în carosabil, trotuare și platforme.

Racordul la 45° intră oblic în colector, în sensul de curgere. Intrarea oblică produce o pierdere de sarcină locală mai mică decât un racord perpendicular și antrenează mai bine apa în conducta principală - motivul pentru care varianta la 45° este preferată pe tronsoanele cu pantă mică, unde fiecare centimetru de sarcină contează.

Înălțimea de 1,5 m este cea mai frecventă la gurile de scurgere din domeniul stradal, pentru că plasează racordul sub adâncimea de îngheț fără să impună o săpătură adâncă. Este configurația care acoperă cele mai multe racorduri la o rețea pluvială municipală existentă.

Corpul de DN 500 mm păstrează racordul standard de D 160 mm, dar oferă un volum de depozit sensibil mai mare. Este alegerea pentru zonele cu aport ridicat de nisip, frunze sau pământ - accese neasfaltate, alei mărginite de vegetație, zone în lucru - unde intervalul dintre curățări este criteriul practic.

La racord D 160 mm, mufa de trecere către colector se găsește în toate variantele uzuale, atât pentru tub PVC cu perete plin, cât și pentru tub gofrat. Este dimensiunea pentru care se fac cele mai multe branșamente individuale de gură de scurgere.

Specificații tehnice:

• Diametru nominal corp: DN 500 mm
• Racord de ieșire: D 160 mm
• Unghi racord: 45°
• Înălțime: 1,5 m
• Masă: 29,7 kg
• Material: PVC
• Depozit pentru sedimente: inclus în corpul bazei

Cum știi că este modelul potrivit:

• Cota colectorului pluvial permite o gură de scurgere de 1,5 m; pentru alte adâncimi, aceeași configurație DN 500 / D 160 la 45° există în variantele de 1,0 m și 2,0 m
• Racordul existent sau proiectat către colector este de D 160 mm
• Colectorul poate fi abordat oblic, în sensul de curgere
• Spațiul dintre bordură și structura carosabilului permite un corp de DN 500 mm
• Aportul de nisip și frunze din zonă justifică volumul mai mare de depozit față de corpul de DN 400 mm

De reținut:

• Nisipul și pietrișul antrenate de apa de pe carosabil rămân în depozitul bazei. Fără el, aceleași sedimente s-ar depune în colector, unde curățarea presupune vidanjare.
• Pentru cealaltă orientare a racordului există varianta la 90° din aceeași gamă, cu aceleași cote de corp
• Grătarul și piesa de sprijin nu sunt incluse - se comandă separat, după clasa de încărcare cerută în zonă: piesă de sprijin C250 cu grătar C250, sau piesă de sprijin D400 cu grătar D400
• Verifică adâncimea de îngheț din localitate - racordul trebuie să rămână sub această cotă
• Racordarea la rețea se face cu tub PP/PVC sau cu tub gofrat, prin mufe de trecere liss-gofrat
• Preia exclusiv ape pluviale; nu este destinată apelor uzate menajere
