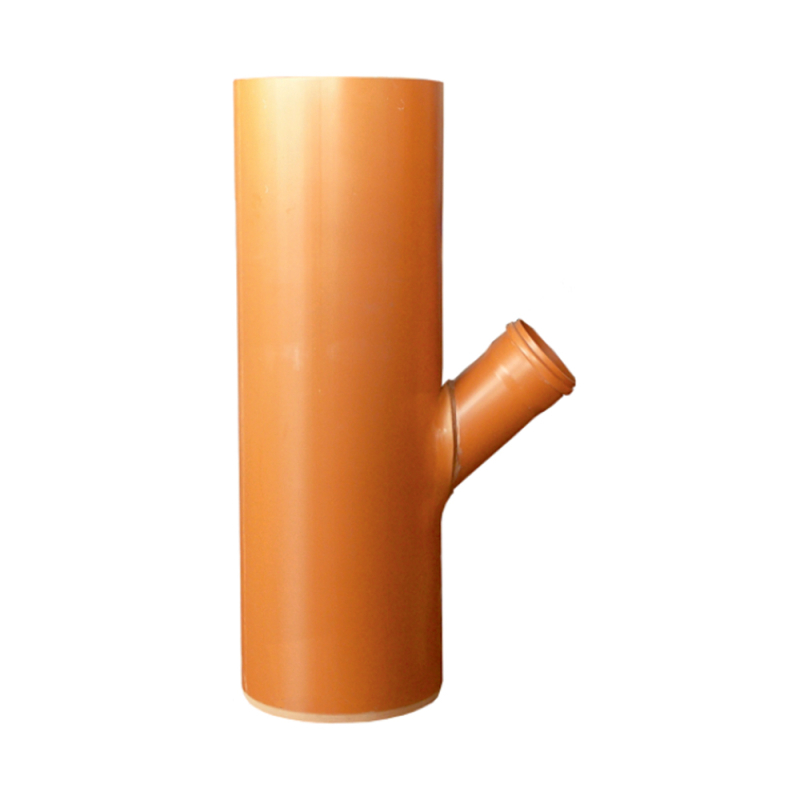

Baza geiger/sifon PVC Valrom VALPlast D. 500 1OUT D. 160 45grd H 1m

Această bază de gură de scurgere Valrom VALPlast, cod VLP466130501610, este destinată preluării apelor pluviale din domeniul stradal. Corpul din PVC are DN 500 mm și 1,0 m înălțime, racordul de ieșire este D 160 mm la 45°, iar masa produsului este de 22,7 kg. Depozitul de sedimente este inclus.

Racordul la 45° intră oblic în colector, în sensul de curgere. Intrarea oblică produce o pierdere de sarcină locală mai mică decât un racord perpendicular și antrenează mai bine apa în conducta principală - motivul pentru care varianta la 45° este preferată pe tronsoanele cu pantă mică, unde fiecare centimetru de sarcină contează.

Cu 1 m înălțime, aceasta este varianta pentru colectoare pozate aproape de suprafață: rețele de incintă, parcări, platforme industriale, curți de bloc. Are și masa cea mai mică din configurația ei, deci se poate poziționa în săpătură fără utilaj de ridicat, cu doi oameni.

Corpul de DN 500 mm păstrează racordul standard de D 160 mm, dar oferă un volum de depozit sensibil mai mare. Este alegerea pentru zonele cu aport ridicat de nisip, frunze sau pământ - accese neasfaltate, alei mărginite de vegetație, zone în lucru - unde intervalul dintre curățări este criteriul practic.

La racord D 160 mm, mufa de trecere către colector se găsește în toate variantele uzuale, atât pentru tub PVC cu perete plin, cât și pentru tub gofrat. Este dimensiunea pentru care se fac cele mai multe branșamente individuale de gură de scurgere.

Specificații tehnice:

• Diametru nominal corp: DN 500 mm
• Racord de ieșire: D 160 mm
• Unghi racord: 45°
• Înălțime: 1,0 m
• Masă: 22,7 kg
• Material: PVC
• Depozit pentru sedimente: inclus în corpul bazei

Cum știi că este modelul potrivit:

• Cota colectorului pluvial permite o gură de scurgere de 1,0 m; pentru alte adâncimi, aceeași configurație DN 500 / D 160 la 45° există în variantele de 1,5 m și 2,0 m
• Racordul existent sau proiectat către colector este de D 160 mm
• Colectorul poate fi abordat oblic, în sensul de curgere
• Spațiul dintre bordură și structura carosabilului permite un corp de DN 500 mm
• Aportul de nisip și frunze din zonă justifică volumul mai mare de depozit față de corpul de DN 400 mm

De reținut:

• Depozitul din corpul bazei reține nisipul și pietrișul spălate de pe carosabil, astfel încât sedimentele se curăță prin gura de scurgere, fără intervenție în colector.
• Pentru cealaltă orientare a racordului există varianta la 90° din aceeași gamă, cu aceleași cote de corp
• Grătarul și piesa de sprijin nu sunt incluse - se comandă separat, după clasa de încărcare cerută în zonă: piesă de sprijin C250 cu grătar C250, sau piesă de sprijin D400 cu grătar D400
• La adâncimi mici, diferențele de cotă față de stratul de uzură se corectează din piesa de sprijin, care permite un reglaj de cca 5 cm
• Racordarea la rețea se face cu tub PP/PVC sau cu tub gofrat, prin mufe de trecere liss-gofrat
• Preia exclusiv ape pluviale; nu este destinată apelor uzate menajere
