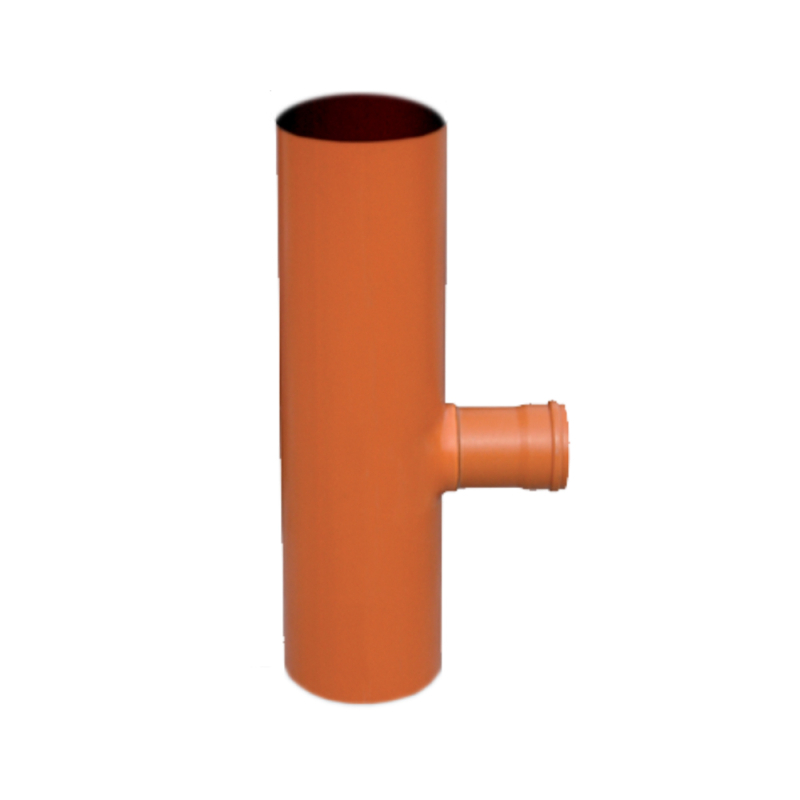

Baza geiger PVC Valrom VALPlast D. 500 1OUT D. 160 90grd H 1,5m

Această bază de gură de scurgere Valrom VALPlast, cod VLP466150501615, este destinată preluării apelor pluviale din domeniul stradal. Corpul din PVC are DN 500 mm și 1,5 m înălțime, racordul de ieșire este D 160 mm la 90°, iar masa produsului este de 35,7 kg. Depozitul de sedimente este inclus.

Racordul la 90° iese perpendicular pe axul corpului. Ocupă mai puțin spațiu în plan, ceea ce contează la săpăturile înguste dintre bordură și fundația carosabilului, și simplifică trasarea atunci când colectorul trece chiar pe lângă gura de scurgere. În schimb, intrarea perpendiculară introduce o pierdere de sarcină locală mai mare decât racordul oblic.

Înălțimea de 1,5 m este cea mai frecventă la gurile de scurgere din domeniul stradal, pentru că plasează racordul sub adâncimea de îngheț fără să impună o săpătură adâncă. Este configurația care acoperă cele mai multe racorduri la o rețea pluvială municipală existentă.

Corpul de DN 500 mm păstrează racordul standard de D 160 mm, dar oferă un volum de depozit sensibil mai mare. Este alegerea pentru zonele cu aport ridicat de nisip, frunze sau pământ - accese neasfaltate, alei mărginite de vegetație, zone în lucru - unde intervalul dintre curățări este criteriul practic.

La racord D 160 mm, mufa de trecere către colector se găsește în toate variantele uzuale, atât pentru tub PVC cu perete plin, cât și pentru tub gofrat. Este dimensiunea pentru care se fac cele mai multe branșamente individuale de gură de scurgere.

Specificații tehnice:

• Diametru nominal corp: DN 500 mm
• Racord de ieșire: D 160 mm
• Unghi racord: 90°
• Înălțime: 1,5 m
• Masă: 35,7 kg
• Material: PVC
• Depozit pentru sedimente: inclus în corpul bazei

Cum știi că este modelul potrivit:

• Cota colectorului pluvial permite o gură de scurgere de 1,5 m; pentru alte adâncimi, aceeași configurație DN 500 / D 160 la 90° există în variantele de 1,0 m
• Racordul existent sau proiectat către colector este de D 160 mm
• Colectorul trece perpendicular pe gura de scurgere, sau lățimea săpăturii este limitată
• Spațiul dintre bordură și structura carosabilului permite un corp de DN 500 mm
• Aportul de nisip și frunze din zonă justifică volumul mai mare de depozit față de corpul de DN 400 mm

De reținut:

• Depozitul de sedimente din corp este elementul care ține nisipul departe de rețea; se golește periodic prin gura de scurgere, în funcție de aportul din zonă.
• Pentru cealaltă orientare a racordului există varianta la 45° din aceeași gamă, cu aceleași cote de corp
• Grătarul și piesa de sprijin nu sunt incluse - se comandă separat, după clasa de încărcare cerută în zonă: piesă de sprijin C250 cu grătar C250, sau piesă de sprijin D400 cu grătar D400
• Verifică adâncimea de îngheț din localitate - racordul trebuie să rămână sub această cotă
• Racordarea la rețea se face cu tub PP/PVC sau cu tub gofrat, prin mufe de trecere liss-gofrat
• Preia exclusiv ape pluviale; nu este destinată apelor uzate menajere
