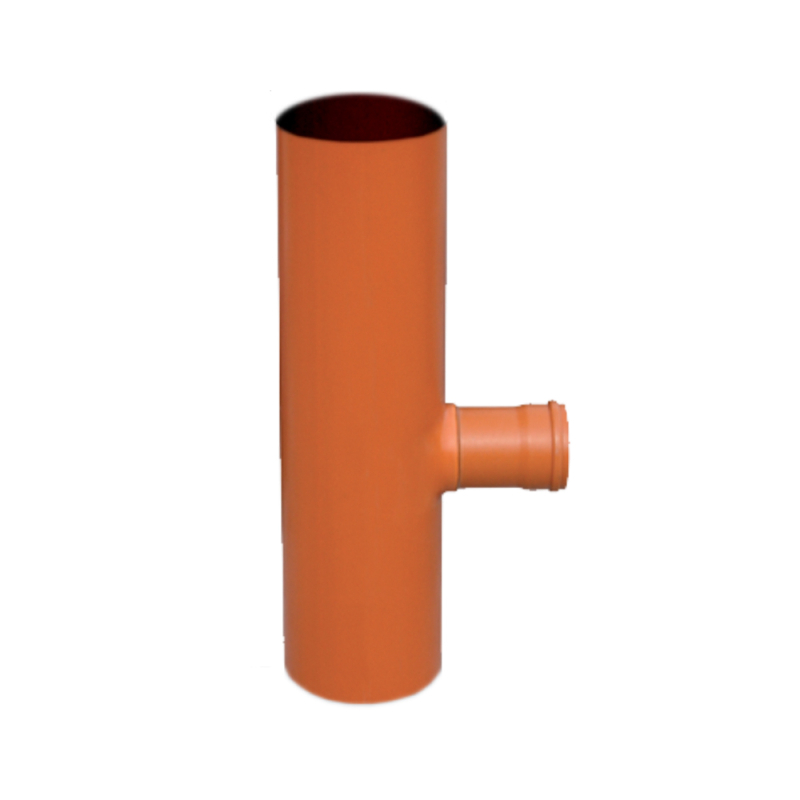

Baza geiger PVC Valrom VALPlast D. 400 1OUT D. 160 90grd H 2m

Baza de gură de scurgere Valrom VALPlast VLP466150401620 are corpul DN 400 mm, racordul de ieșire D 160 mm orientat la 90° și înălțimea de 2,0 m. Este executată din PVC, cântărește 25,3 kg și include depozit pentru sedimente. Preia apa pluvială din carosabil și platforme și o descarcă în canalizarea exterioară.

Racordul la 90° iese perpendicular pe axul corpului. Ocupă mai puțin spațiu în plan, ceea ce contează la săpăturile înguste dintre bordură și fundația carosabilului, și simplifică trasarea atunci când colectorul trece chiar pe lângă gura de scurgere. În schimb, intrarea perpendiculară introduce o pierdere de sarcină locală mai mare decât racordul oblic.

Înălțimea de 2 m este pentru colectoare pozate adânc - artere principale, tronsoane aval ale unei rețele pluviale, zone unde conducta principală a fost coborâtă pentru a păstra panta. La această adâncime săpătura necesită de regulă sprijinire, iar coborârea corpului în groapă cere utilaj.

Combinația DN 400 mm cu racord D 160 mm este configurația standard de gură de scurgere stradală. Se racordează direct la un colector pluvial de branșament obișnuit și are cea mai largă disponibilitate de grătare și piese de sprijin din întreaga gamă.

La racord D 160 mm, mufa de trecere către colector se găsește în toate variantele uzuale, atât pentru tub PVC cu perete plin, cât și pentru tub gofrat. Este dimensiunea pentru care se fac cele mai multe branșamente individuale de gură de scurgere.

Specificații tehnice:

• Diametru nominal corp: DN 400 mm
• Racord de ieșire: D 160 mm
• Unghi racord: 90°
• Înălțime: 2,0 m
• Masă: 25,3 kg
• Material: PVC
• Depozit pentru sedimente: inclus în corpul bazei

Cum știi că este modelul potrivit:

• Cota colectorului pluvial permite o gură de scurgere de 2,0 m; pentru alte adâncimi, aceeași configurație DN 400 / D 160 la 90° există în variantele de 1,0 m și 1,5 m
• Racordul existent sau proiectat către colector este de D 160 mm
• Colectorul trece perpendicular pe gura de scurgere, sau lățimea săpăturii este limitată
• Spațiul dintre bordură și structura carosabilului permite un corp de DN 400 mm
• Ai prevăzut sprijinirea săpăturii și utilaj pentru coborârea corpului în groapă

De reținut:

• Depozitul de sedimente din corp este elementul care ține nisipul departe de rețea; se golește periodic prin gura de scurgere, în funcție de aportul din zonă.
• Pentru cealaltă orientare a racordului există varianta la 45° din aceeași gamă, cu aceleași cote de corp
• Grătarul și piesa de sprijin nu sunt incluse - se comandă separat, după clasa de încărcare cerută în zonă: piesă de sprijin C250 cu grătar C250, sau piesă de sprijin D400 cu grătar D400
• În teren cu pânză freatică ridicată, corpul gol trebuie asigurat împotriva flotabilității până la umplerea săpăturii
• Racordarea la rețea se face cu tub PP/PVC sau cu tub gofrat, prin mufe de trecere liss-gofrat
• Preia exclusiv ape pluviale; nu este destinată apelor uzate menajere
