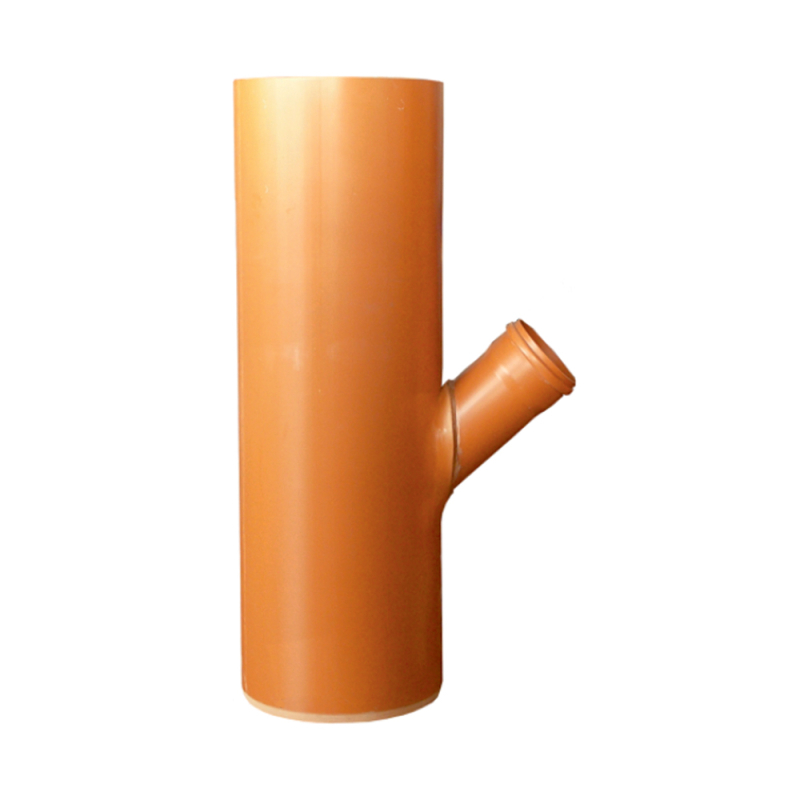

Baza geiger/sifon PVC Valrom VALPlast D. 400 1OUT D. 160 45grd H 2m

Această bază de gură de scurgere Valrom VALPlast, cod VLP466130401620, este destinată preluării apelor pluviale din domeniul stradal. Corpul din PVC are DN 400 mm și 2,0 m înălțime, racordul de ieșire este D 160 mm la 45°, iar masa produsului este de 24,4 kg. Depozitul de sedimente este inclus.

Racordul la 45° intră oblic în colector, în sensul de curgere. Intrarea oblică produce o pierdere de sarcină locală mai mică decât un racord perpendicular și antrenează mai bine apa în conducta principală - motivul pentru care varianta la 45° este preferată pe tronsoanele cu pantă mică, unde fiecare centimetru de sarcină contează.

Înălțimea de 2 m este pentru colectoare pozate adânc - artere principale, tronsoane aval ale unei rețele pluviale, zone unde conducta principală a fost coborâtă pentru a păstra panta. La această adâncime săpătura necesită de regulă sprijinire, iar coborârea corpului în groapă cere utilaj.

Combinația DN 400 mm cu racord D 160 mm este configurația standard de gură de scurgere stradală. Se racordează direct la un colector pluvial de branșament obișnuit și are cea mai largă disponibilitate de grătare și piese de sprijin din întreaga gamă.

La racord D 160 mm, mufa de trecere către colector se găsește în toate variantele uzuale, atât pentru tub PVC cu perete plin, cât și pentru tub gofrat. Este dimensiunea pentru care se fac cele mai multe branșamente individuale de gură de scurgere.

Specificații tehnice:

• Diametru nominal corp: DN 400 mm
• Racord de ieșire: D 160 mm
• Unghi racord: 45°
• Înălțime: 2,0 m
• Masă: 24,4 kg
• Material: PVC
• Depozit pentru sedimente: inclus în corpul bazei

Cum știi că este modelul potrivit:

• Cota colectorului pluvial permite o gură de scurgere de 2,0 m; pentru alte adâncimi, aceeași configurație DN 400 / D 160 la 45° există în variantele de 1,0 m și 1,5 m
• Racordul existent sau proiectat către colector este de D 160 mm
• Colectorul poate fi abordat oblic, în sensul de curgere
• Spațiul dintre bordură și structura carosabilului permite un corp de DN 400 mm
• Ai prevăzut sprijinirea săpăturii și utilaj pentru coborârea corpului în groapă

De reținut:

• Nisipul și pietrișul antrenate de apa de pe carosabil rămân în depozitul bazei. Fără el, aceleași sedimente s-ar depune în colector, unde curățarea presupune vidanjare.
• Pentru cealaltă orientare a racordului există varianta la 90° din aceeași gamă, cu aceleași cote de corp
• Grătarul și piesa de sprijin nu sunt incluse - se comandă separat, după clasa de încărcare cerută în zonă: piesă de sprijin C250 cu grătar C250, sau piesă de sprijin D400 cu grătar D400
• În teren cu pânză freatică ridicată, corpul gol trebuie asigurat împotriva flotabilității până la umplerea săpăturii
• Racordarea la rețea se face cu tub PP/PVC sau cu tub gofrat, prin mufe de trecere liss-gofrat
• Preia exclusiv ape pluviale; nu este destinată apelor uzate menajere
