Baza geiger PVC Valrom VALPlast D. 400 1OUT D. 160 90grd H 1,5m

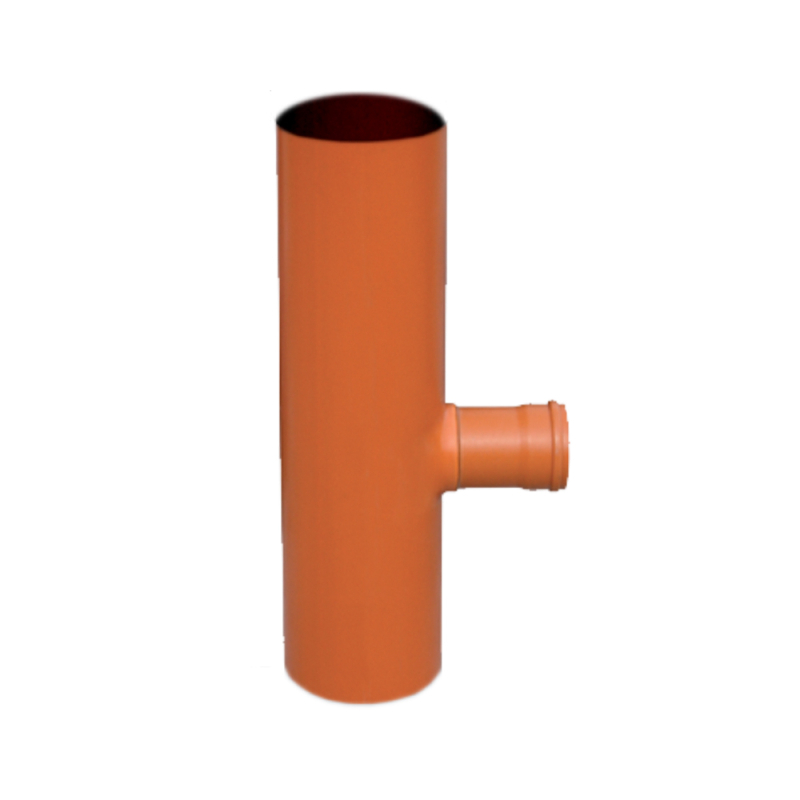

Valrom VALPlast VLP466150401615 este o bază de gură de scurgere din PVC pentru ape pluviale, cu depozit de sedimente integrat în corp. Diametrul nominal este DN 400 mm, racordul de ieșire D 160 mm la 90°, înălțimea 1,5 m, iar masa 19,6 kg. Se montează în carosabil, trotuare și platforme.

Racordul la 90° iese perpendicular pe axul corpului. Ocupă mai puțin spațiu în plan, ceea ce contează la săpăturile înguste dintre bordură și fundația carosabilului, și simplifică trasarea atunci când colectorul trece chiar pe lângă gura de scurgere. În schimb, intrarea perpendiculară introduce o pierdere de sarcină locală mai mare decât racordul oblic.

Înălțimea de 1,5 m este cea mai frecventă la gurile de scurgere din domeniul stradal, pentru că plasează racordul sub adâncimea de îngheț fără să impună o săpătură adâncă. Este configurația care acoperă cele mai multe racorduri la o rețea pluvială municipală existentă.

Combinația DN 400 mm cu racord D 160 mm este configurația standard de gură de scurgere stradală. Se racordează direct la un colector pluvial de branșament obișnuit și are cea mai largă disponibilitate de grătare și piese de sprijin din întreaga gamă.

La racord D 160 mm, mufa de trecere către colector se găsește în toate variantele uzuale, atât pentru tub PVC cu perete plin, cât și pentru tub gofrat. Este dimensiunea pentru care se fac cele mai multe branșamente individuale de gură de scurgere.

Specificații tehnice:

• Diametru nominal corp: DN 400 mm
• Racord de ieșire: D 160 mm
• Unghi racord: 90°
• Înălțime: 1,5 m
• Masă: 19,6 kg
• Material: PVC
• Depozit pentru sedimente: inclus în corpul bazei

Cum știi că este modelul potrivit:

• Cota colectorului pluvial permite o gură de scurgere de 1,5 m; pentru alte adâncimi, aceeași configurație DN 400 / D 160 la 90° există în variantele de 1,0 m și 2,0 m
• Racordul existent sau proiectat către colector este de D 160 mm
• Colectorul trece perpendicular pe gura de scurgere, sau lățimea săpăturii este limitată
• Spațiul dintre bordură și structura carosabilului permite un corp de DN 400 mm

De reținut:

• Sedimentele grele se depun în depozitul de la baza corpului și nu ajung în colector - curățarea se face pe loc, prin deschiderea grătarului.
• Pentru cealaltă orientare a racordului există varianta la 45° din aceeași gamă, cu aceleași cote de corp
• Grătarul și piesa de sprijin nu sunt incluse - se comandă separat, după clasa de încărcare cerută în zonă: piesă de sprijin C250 cu grătar C250, sau piesă de sprijin D400 cu grătar D400
• Verifică adâncimea de îngheț din localitate - racordul trebuie să rămână sub această cotă
• Racordarea la rețea se face cu tub PP/PVC sau cu tub gofrat, prin mufe de trecere liss-gofrat
• Preia exclusiv ape pluviale; nu este destinată apelor uzate menajere
