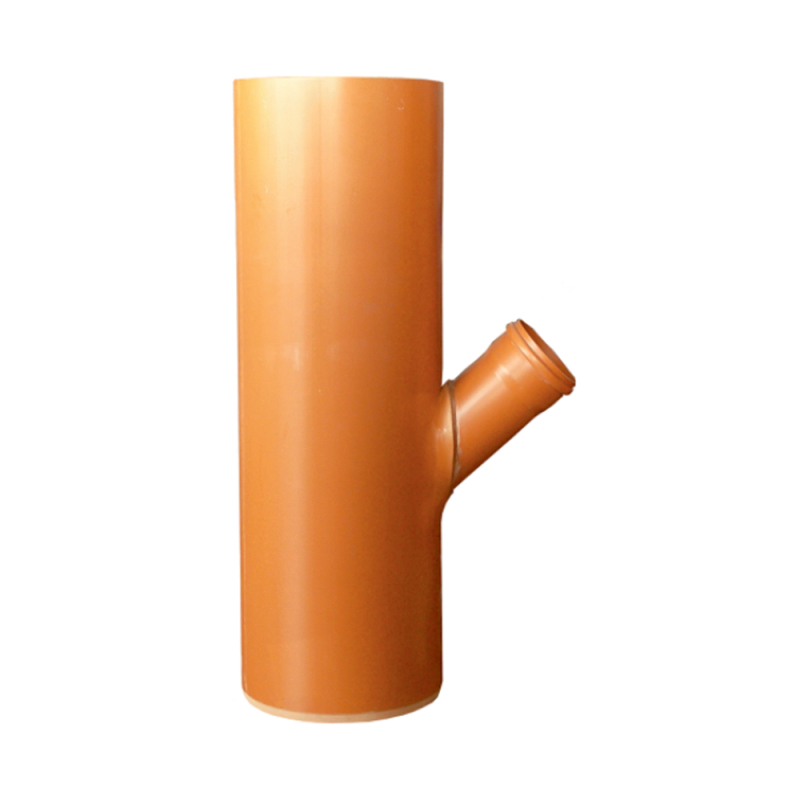

Baza geiger/sifon PVC Valrom VALPlast D. 500 1OUT D. 200 45grd H 1m

Baza de gură de scurgere Valrom VALPlast VLP466130502010 are corpul DN 500 mm, racordul de ieșire D 200 mm orientat la 45° și înălțimea de 1,0 m. Este executată din PVC, cântărește 19,7 kg și include depozit pentru sedimente. Preia apa pluvială din carosabil și platforme și o descarcă în canalizarea exterioară.

Racordul la 45° intră oblic în colector, în sensul de curgere. Intrarea oblică produce o pierdere de sarcină locală mai mică decât un racord perpendicular și antrenează mai bine apa în conducta principală - motivul pentru care varianta la 45° este preferată pe tronsoanele cu pantă mică, unde fiecare centimetru de sarcină contează.

Cu 1 m înălțime, aceasta este varianta pentru colectoare pozate aproape de suprafață: rețele de incintă, parcări, platforme industriale, curți de bloc. Are și masa cea mai mică din configurația ei, deci se poate poziționa în săpătură fără utilaj de ridicat, cu doi oameni.

DN 500 mm cu racord D 200 mm este configurația cu cea mai mare capacitate din gamă, atât ca volum de depozit, cât și ca secțiune de evacuare. Se folosește la gurile de scurgere care preiau suprafețe întinse sau care se află în punctul de colectare al unei rigole.

La racord D 200 mm, verifică din timp că mufa de trecere liss-gofrat există în dimensiunea potrivită tipului de tub din proiect. Secțiunea mai mare aduce o capacitate de evacuare superioară, dar impune și o pantă suficientă pe branșament pentru ca viteza de autocurățire să se păstreze.

Specificații tehnice:

• Diametru nominal corp: DN 500 mm
• Racord de ieșire: D 200 mm
• Unghi racord: 45°
• Înălțime: 1,0 m
• Masă: 19,7 kg
• Material: PVC
• Depozit pentru sedimente: inclus în corpul bazei

Cum știi că este modelul potrivit:

• Cota colectorului pluvial permite o gură de scurgere de 1,0 m; pentru alte adâncimi, aceeași configurație DN 500 / D 200 la 45° există în variantele de 1,5 m și 2,0 m
• Racordul existent sau proiectat către colector este de D 200 mm
• Colectorul poate fi abordat oblic, în sensul de curgere
• Spațiul dintre bordură și structura carosabilului permite un corp de DN 500 mm
• Aportul de nisip și frunze din zonă justifică volumul mai mare de depozit față de corpul de DN 400 mm

De reținut:

• Depozitul din corpul bazei reține nisipul și pietrișul spălate de pe carosabil, astfel încât sedimentele se curăță prin gura de scurgere, fără intervenție în colector.
• Pentru cealaltă orientare a racordului există varianta la 90° din aceeași gamă, cu aceleași cote de corp
• Grătarul și piesa de sprijin nu sunt incluse - se comandă separat, după clasa de încărcare cerută în zonă: piesă de sprijin C250 cu grătar C250, sau piesă de sprijin D400 cu grătar D400
• La adâncimi mici, diferențele de cotă față de stratul de uzură se corectează din piesa de sprijin, care permite un reglaj de cca 5 cm
• Racordarea la rețea se face cu tub PP/PVC sau cu tub gofrat, prin mufe de trecere liss-gofrat
• Preia exclusiv ape pluviale; nu este destinată apelor uzate menajere
