Ventil rotativ de amestec ESBE, cu 4 cai pentru sisteme bivalente ESBE, PN10 alama filet interior DN25 kvs10
![Ventil rotativ de amestec cu 4 cai pentru sisteme bivalente, FI 1 PN 10, DN 25, KVS 10 [0]](https://gomagcdn.ro/domains2/construkt.ro/files/product/medium/ventil-rotativ-de-comutatie-on-off-alama-fiting-compresie-ø28mm-dn25-kvs-10-copie-3756-9470.jpg "Ventil rotativ de amestec cu 4 cai pentru sisteme bivalente, FI 1 PN 10, DN 25, KVS 10 [0]")
![Ventil rotativ de amestec cu 4 cai pentru sisteme bivalente, FI 1 PN 10, DN 25, KVS 10 [1]](https://gomagcdn.ro/domains2/construkt.ro/files/product/medium/ventil-rotativ-de-comutatie-on-off-alama-fiting-compresie-ø28mm-dn25-kvs-10-copie-3756-9344.gif "Ventil rotativ de amestec cu 4 cai pentru sisteme bivalente, FI 1 PN 10, DN 25, KVS 10 [1]")
![Ventil rotativ de amestec cu 4 cai pentru sisteme bivalente, FI 1 PN 10, DN 25, KVS 10 [1]](https://gomagcdn.ro/domains2/construkt.ro/files/product/original/ventil-rotativ-de-comutatie-on-off-alama-fiting-compresie-ø28mm-dn25-kvs-10-copie-3756-9470.jpg "Ventil rotativ de amestec cu 4 cai pentru sisteme bivalente, FI 1 PN 10, DN 25, KVS 10 [1]")
![Ventil rotativ de amestec cu 4 cai pentru sisteme bivalente, FI 1 PN 10, DN 25, KVS 10 [2]](https://gomagcdn.ro/domains2/construkt.ro/files/product/original/ventil-rotativ-de-comutatie-on-off-alama-fiting-compresie-ø28mm-dn25-kvs-10-copie-3756-9344.gif "Ventil rotativ de amestec cu 4 cai pentru sisteme bivalente, FI 1 PN 10, DN 25, KVS 10 [2]")
Durata de livrare: 24 - 48 ore
- Descriere
- Caracteristici
- Review-uri (0)
ü Seria de ventile rotative compacte VRB140 a fost proiectata pentru sistemele bivalente, de exemplu, acolo unde exista doua surse de caldura conectate in serie sau paralel.
ü Cu un servoregulator Esbe, ventilele VRB140, asigura prioritatea intre doua surse de caldura.
ü Pentru o buna operare manuala, rozeta de reglaj este anitderapanta si are limitatoare la capetele cursei de 90°.
ü Scala de reglaj poate fi inversata si rotita permitand multe pozitii de montare.
ü Datorita sistemului compact de cuplare a servomotorului pe ventil, ansamblul, are o stabilitate foarte buna.
ü Marcarea cu simboluri distincte a celor 4 porturi minimizeaza riscul instalarii eronate.
ü Toate partile componente sunt inlocuibile fara demontarea ventilului.
ü Scurgeri 0,5% din kvs.
ü Destinate doar pentru sisteme hidraulice inchise.
FUNCTIONARE:
· VRB140 are doua porturi la care pot fi conectate doua surse de caldura in serie sau paralel.
· Sursa prioritara sau economica, de ex. cu temperatura mai scazuta poate fi conectata la portul 1 si sursa secundara la portul 2.
· In lipsa cererii de caldura ambele porturi sunt inchise, agentul fiind asigurat din returul instalatiei.
· La cerere de caldura, se deschide progresiv portul 1 atat timp cat acesta satisface cererea.
· Cand sursa conectata la portul 1, nu mai poate satisface cererea, se face initial un amestec intre portul 1 si portul 2 ajungandu-se ca portul 2 sa fie complet deschis si portul 1 inchis (functionarea este ca cea a unui ventil cu 3 cai dar cu doua porturi de tur cazan).
· VRB140 poate fi utilizat si la rezervoarele de ACM cu 2 iesiri sau boilere tanc in tanc.
· Se conecteaza un port in partea superioara si unul la mijloc iar returul la conducta de retur al sistemului de incalzire.
· In acest fel, apa calda din partea superioara a tancului va fi utilizata in conjunctie cu apa mai rece de la mijloc.

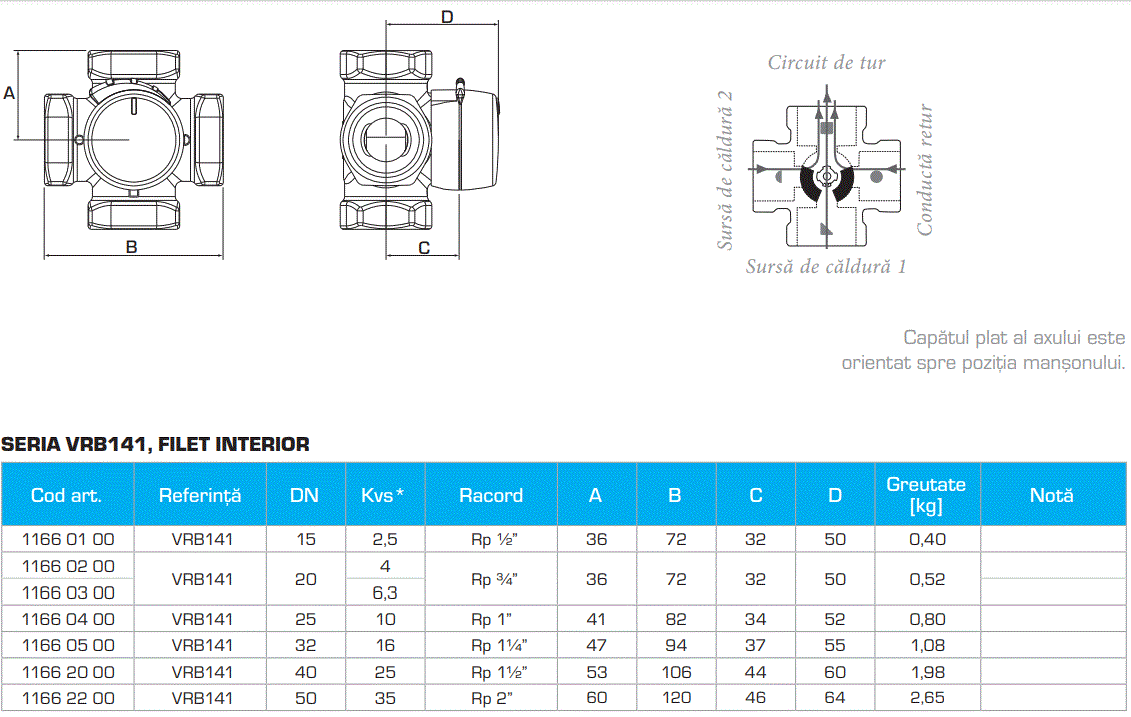

SPECIFICATII TEHNICE:
Ø Corp ventil: alama DZR, CW602N, rezistenta la dezincare;
Ø Diametru nominal: 25 mm;
Ø Capacitate (kvs): 10;
Ø Presiune nominala: 10;
Ø Racord conexiune:
· filet interior Rp conform ISO7/1: 1”;
Ø Obturator sferic: alama rezistenta la abraziune;
Ø Asamblare: compozit PPS si O-ring EPDM;
Ø Presiune de lucru: 10 bar;
Ø Temperatura lucru apa: -10… +110°C (continuu), +130°C (temporar);
Ø Cadere de presiune: max. 100kPa pentru o functionare optima;
Ø Presiune de inchidere: maximum 200 kPa, forta pentru maximum ΔP < 5 Nm;
Ø Unghi de rotatie: 90°;
Ø Servomotoare compatibile: din seria ARA600 si servo-regulatoare seria 90C, CRA100, CRB100, CRC100;
Ø Standarde fabricatie: CE, Pressure directive 97/23/EC.
Tip Racord: Filet interior
Dimensiune racord: 1
Capacitate (kvs): 10
Presiune nominala (bar): 10
Diametru nominal DN: 25
KVS m3/h: 10
Aplicatie: PN 10
