Ventil rotativ ESBE, cu 3 cai de comutatie on/off, din alama filetat interior, PN10, DN40 kvs30
![Ventil 3 cai de comutatie ON/OFF, alama, FI 1 1/2 DN 40 KVS 30 [0]](https://gomagcdn.ro/domains2/construkt.ro/files/product/medium/ventil-3-cai-de-amestec-alama-fiting-compresie-28mm-dn25-kvs-10-3747-150698813308.jpg "Ventil 3 cai de comutatie ON/OFF, alama, FI 1 1/2 DN 40 KVS 30 [0]")
![Ventil 3 cai de comutatie ON/OFF, alama, FI 1 1/2 DN 40 KVS 30 [1]](https://gomagcdn.ro/domains2/construkt.ro/files/product/medium/ventil-3-cai-de-amestec-alama-fiting-compresie-28mm-dn25-kvs-10-3747-346183612049.gif "Ventil 3 cai de comutatie ON/OFF, alama, FI 1 1/2 DN 40 KVS 30 [1]")
![Ventil 3 cai de comutatie ON/OFF, alama, FI 1 1/2 DN 40 KVS 30 [2]](https://gomagcdn.ro/domains2/construkt.ro/files/product/medium/ventil-3-cai-de-amestec-alama-fiting-compresie-28mm-dn25-kvs-10-3747-572941237186.gif "Ventil 3 cai de comutatie ON/OFF, alama, FI 1 1/2 DN 40 KVS 30 [2]")
![Ventil 3 cai de comutatie ON/OFF, alama, FI 1 1/2 DN 40 KVS 30 [1]](https://gomagcdn.ro/domains2/construkt.ro/files/product/original/ventil-3-cai-de-amestec-alama-fiting-compresie-28mm-dn25-kvs-10-3747-150698813308.jpg "Ventil 3 cai de comutatie ON/OFF, alama, FI 1 1/2 DN 40 KVS 30 [1]")
![Ventil 3 cai de comutatie ON/OFF, alama, FI 1 1/2 DN 40 KVS 30 [2]](https://gomagcdn.ro/domains2/construkt.ro/files/product/original/ventil-3-cai-de-amestec-alama-fiting-compresie-28mm-dn25-kvs-10-3747-346183612049.gif "Ventil 3 cai de comutatie ON/OFF, alama, FI 1 1/2 DN 40 KVS 30 [2]")
![Ventil 3 cai de comutatie ON/OFF, alama, FI 1 1/2 DN 40 KVS 30 [3]](https://gomagcdn.ro/domains2/construkt.ro/files/product/original/ventil-3-cai-de-amestec-alama-fiting-compresie-28mm-dn25-kvs-10-3747-572941237186.gif "Ventil 3 cai de comutatie ON/OFF, alama, FI 1 1/2 DN 40 KVS 30 [3]")
Durata de livrare: 24 - 48 ore
- Descriere
- Caracteristici
- Review-uri (0)

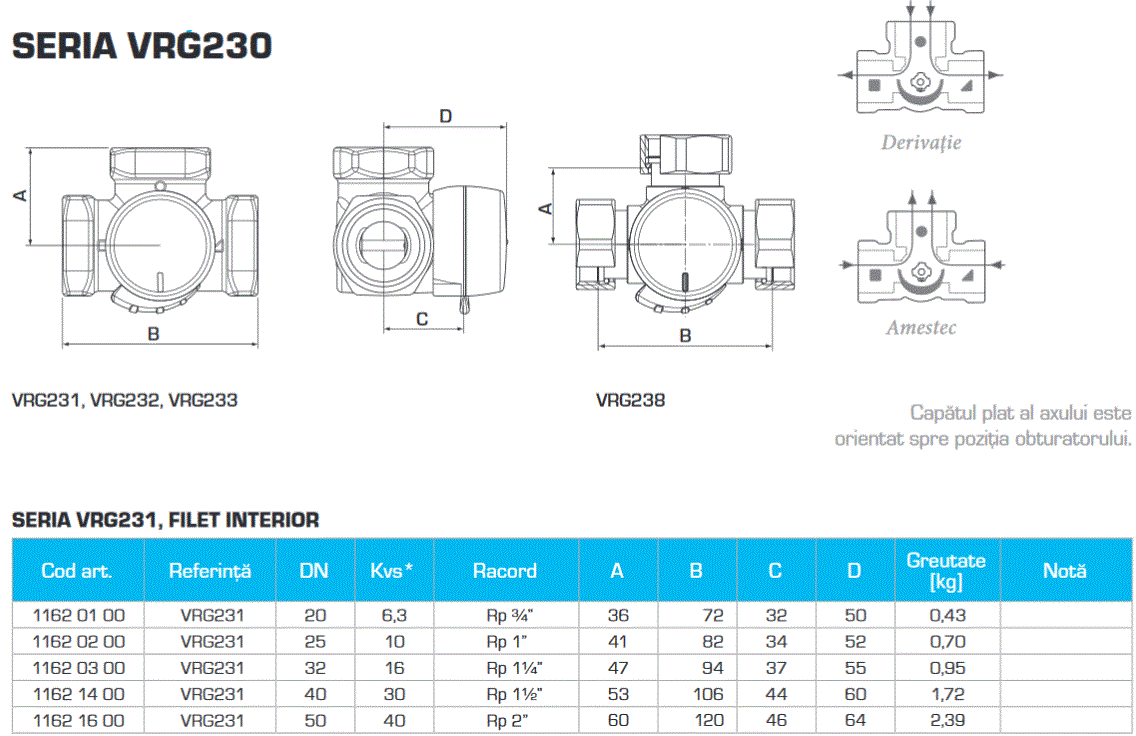

ü Seria VRG230 reprezinta o gama de ventile de amestec compacte, cu pierderi reduse, realizate dintr-un aliaj special de alama DZR, care permite utilizarea ca ventil de comutatie / derivatie in aplicatii cum ar fi: comutare agent termic de pe incalzire pe ACM, reglare de zona, comutare agent termic solar intre rezervor si boiler, comutare sistem de pe incalzire pe racire, pompe de caldura.
ü Pentru o actionare manuala usoara, ventilele sunt echipate cu rozeta antiderapanta si cu opritoare la un unghi de lucru de 90°.
ü Scala de reglaj poate fi inversata si rotita permitand o mare varietate de pozitii de montaj.
ü Toate componentele interne sunt inlocuibile, fara a fi necesara demontarea din instalatie.
ü Destinate doar pentru instalatiile cu circuite inchise.
Date tehnice:
Ø Corp ventil: alama DZR, CW602N;
Ø Diametru nominal: 40 mm;
Ø Capacitate (kvs): 30;
Ø Presiune nominala: 10 bar;
Ø Racord conexiune:
· Filet interior Rp, conform ISO7/1: 1 1/2";
Ø Obturator sferic: alama rezistenta la abraziune;
Ø O-ring: EPDM;
Ø Ax si bucse: PPS compozit;
Ø Presiune de lucru: 10 bar;
Ø Mediu de lucru: apa, apa cu glicol 50%, apa cu amestec de etanol 28%;
Ø Temperatura mediu lucru: -10… +110ºC (continuu) +130ºC (temporar);
Ø Cadere de presiune max.:
· instalat ca ventil de amestec 100 kPa,
· ca ventil de derivatie 200 kPa;
Ø Presiune de inchidere: maximum 200 kPa intre porturi, forta pentru max. ΔP 6 Nm (3Nm la DN15…32);
Ø Scurgeri: 0,05% din kvs la o presiune diferentiala de 1 bar intre porturi;
Ø Unghi de rotatie: 90º, dotat cu limitatoare cap de cursa la actionarea manuala;
Ø Aplicatii: amestec, derivatie sau comutatie;
Ø Autoritate reglare ventil: 100 (kv/kv minim) pe portul A-AB in linie;
Ø Servomotoare compatibile:
· ARA600, servoregulatoare 90C, CRA, CRB, CRC, CR,
· seria 90, folosind kitul de montaj VRG801 (art. nr. 16053300);
Ø Standard fabricatie: PED 97 / 23 / EC, articolul 3.3;
Ø Accesorii optionale: cochilii termoizolante.
Tip Racord: Filet interior
Dimensiune racord: 1 1/2
Capacitate (kvs): 30
Presiune nominala (bar): 10
Diametru nominal DN: 40
KVS m3/h: 30
Aplicatie: PN 10
