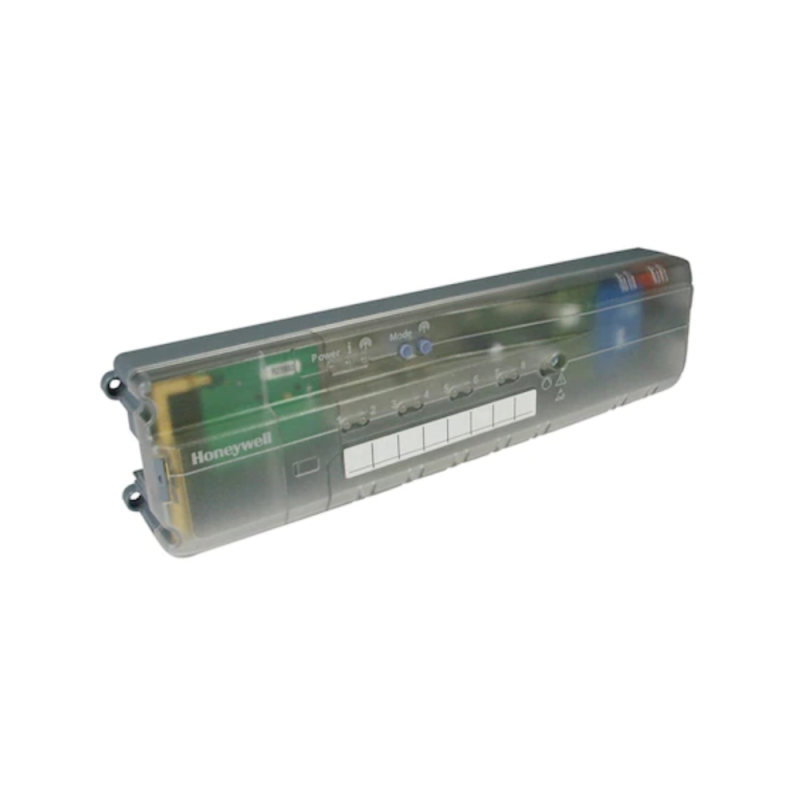

Unitate comanda fir 8 zone 16 circuite modul pompa si centrala Valrom VTH UC8- 16

Unitate de comanda fir 8 zone 16 circuite Valrom VTH UC8-16, modul pompa si centrala

Unitatea de comandă fir 8 zone 16 circuite Valrom VTH UC8-16, cod 64410515220 este o unitate centrală de control pentru sisteme de încălzire cu apă, utilizată împreună cu termostate cu fir și actuatoare. Prin conectarea termostatelor la actuatoare, unitatea permite controlul precis al temperaturii în camere și contribuie la obținerea unei economii importante de energie.

Modelul VTH UC8-16 este conceput pentru gestionarea unui sistem de încălzire format din mai multe dispozitive conectate. Unitatea poate controla până la 8 termostate de încălzire și până la 16 actuatoare, fiind potrivită pentru instalații cu mai multe zone de temperatură.

La pornirea termostatului, unitatea acționează mai întâi actuatorul termic de pe distribuitor, iar sursa de căldură, respectiv centrala, și pompa externă încep să funcționeze după o întârziere de 120 de secunde. La oprirea termostatelor, sursa de căldură, pompa externă și actuatorul termic se opresc simultan.

Unitatea de comandă poate realiza controlul simultan al răcirii și încălzirii sau controlul independent al acestora. Dispozitivul de intrare este compatibil cu termostat cu patru conexiuni de răcire și încălzire, termostat de răcire și termostat de încălzire, iar ieșirea de control este compatibilă cu actuatoare electrice, valve și alte echipamente.

Pentru conectarea sursei de încălzire, unitatea oferă mai multe opțiuni: ieșire activă 220V 5A ON/OFF, ieșire liberă de tensiune 220V 5A NO și ieșire liberă de tensiune 220V 5A NC. Dacă oricare dintre cele 8 zone primește semnal, sursa de încălzire este activată, iar după întârzierea de 120 de secunde începe să funcționeze.

Unitatea VTH UC8-16 include indicatori pentru cele 8 camere, indicator pentru funcționarea sursei de răcire, indicator pentru funcționarea încălzirii și indicator de alimentare. Pentru fiecare dintre cele 8 camere, aprinderea luminii portocalii indică deschiderea valvei de acționare a camerei corespunzătoare, iar sursa de încălzire se activează după 120 de secunde.

Instalarea trebuie efectuată de o persoană calificată, cu respectarea reglementărilor locale și a schemei de conectare, în condiții de lipsă de alimentare electrică.


Avantaje principale

• Unitate centrală de comandă pentru sisteme de încălzire cu apă.
• Control prin fir pentru până la 8 termostate de încălzire.
• Suport pentru până la 16 actuatoare.
• Potrivită pentru sisteme cu 8 zone și 16 circuite.
• Modul pentru pompă și centrală.
• Control precis al temperaturii camerei.
• Contribuie la economia de energie.
• Poate controla simultan răcirea și încălzirea sau independent fiecare funcție.
• Compatibilă cu termostat de încălzire, termostat de răcire și termostat cu patru conexiuni de răcire și încălzire.
• Compatibilă cu actuatoare electrice, valve și alte echipamente.
• Întârziere de 120 de secunde pentru pornirea sursei de căldură și a pompei externe.
• Ieșiri pentru sursa de încălzire: ON/OFF, NO și NC.
• Indicatori pentru cele 8 camere, încălzire, răcire și alimentare.
• Garanție 24 de luni de la data achiziției.

Conexiuni și compatibilitate

Unitatea de comandă poate furniza alimentare de 220 V pentru termostatul cu fir.

Pentru actuatoare, ieșirea de încălzire este compatibilă cu actuatoare electrice NC, valve și alte echipamente de comutare active, conexiunea activă fiind de 220 V. Într-o cameră se pot conecta 2 actuatoare NC, iar pentru conectarea mai multor actuatoare acestea se pot conecta în paralel.

Pentru sursa de încălzire, unitatea oferă următoarele opțiuni:

• Ieșire activă 220V 5A ON/OFF
• Ieșire liberă de tensiune 220V 5A NO
• Ieșire liberă de tensiune 220V 5A NC
