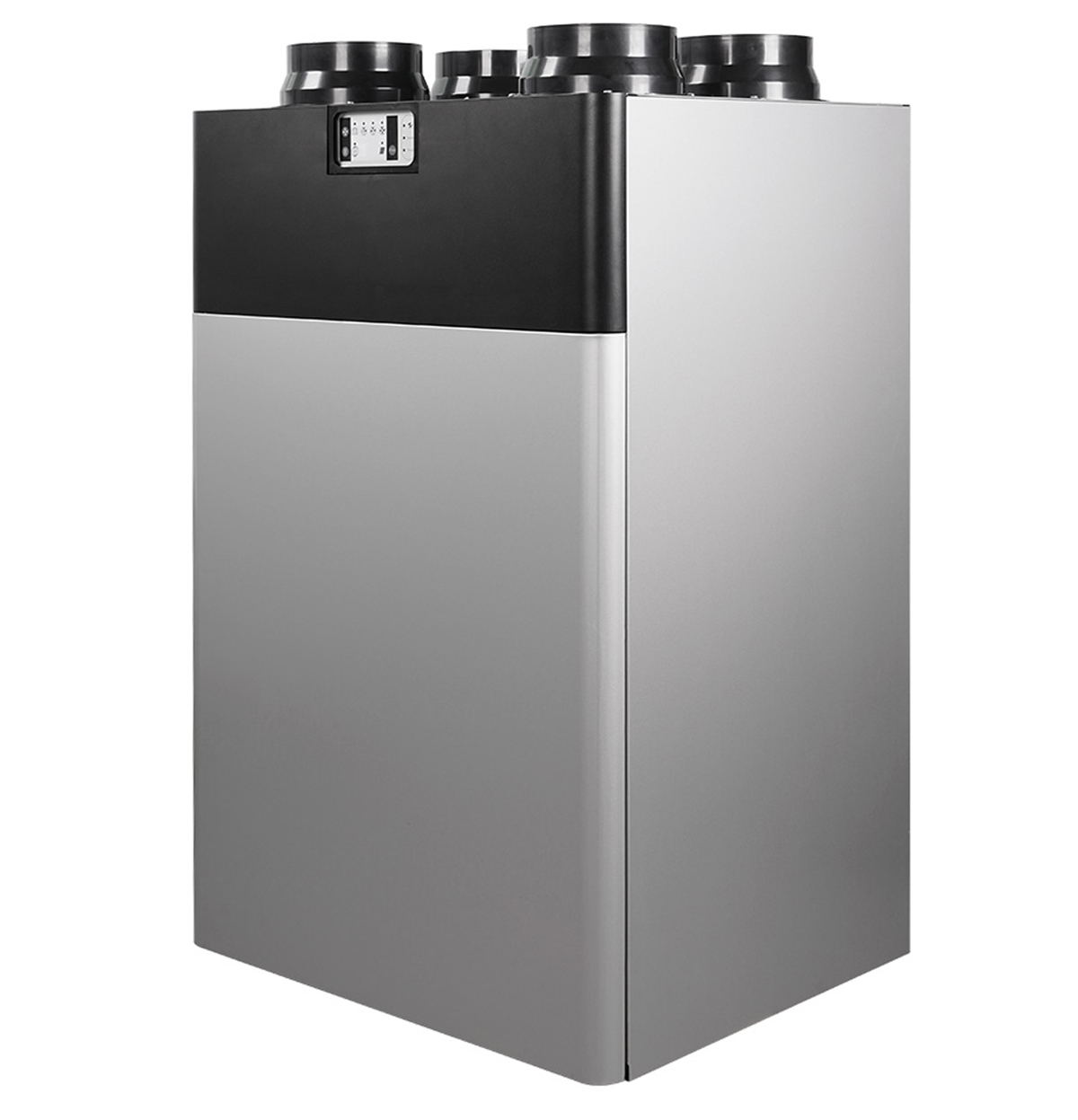

Recuperator de caldura Reventon VERTIC 500, 500 mc/h, montaj vertical, panouri de comanda integrate

Reventon VERTIC 500 este un recuperator de căldură de perete, cu montaj vertical, debit de până la 500 m³/h și eficiență maximă de recuperare a căldurii de 88%. Are schimbător în contracurent din polistiren, două ventilatoare EC cu cinci trepte și racorduri de 194 mm, la 230 V.

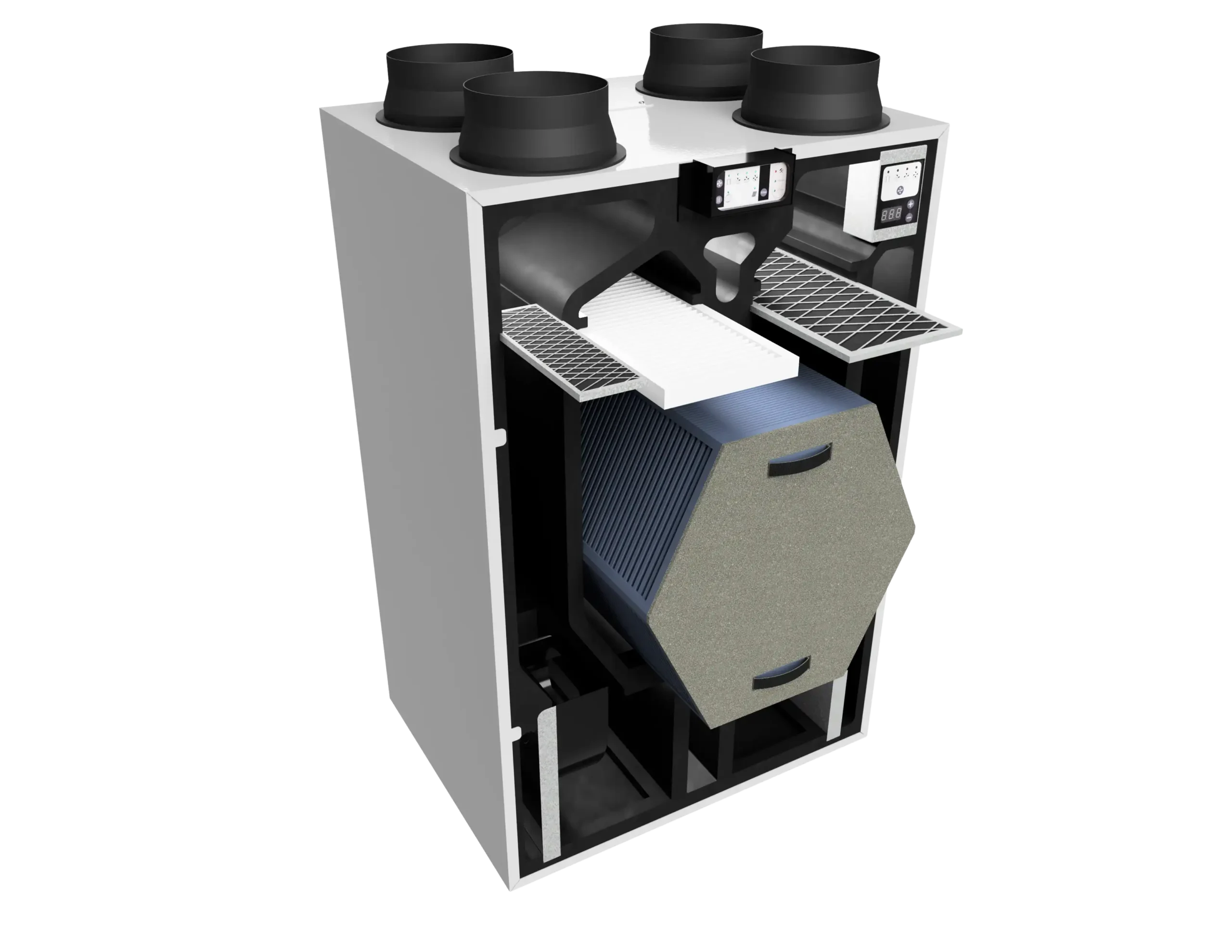

VERTIC 500 este gândit pentru clădiri care au nevoie de un volum mare de aer proaspăt: case mari, cafenele, birouri sau spații publice de dimensiuni medii. Racordurile au 194 mm, iar ventilatoarele EC păstrează debitul setat chiar când filtrele se încarcă sau rețeaua are rezistență mare, până la 200 Pa. Carcasa din oțel vopsit, căptușită la interior cu polipropilenă expandată, are partea frontală demontabilă, cu acces separat la panoul de comandă și la schimbător.

Specificații tehnice

• Debit de aer pe trepte: 500 m³/h (treapta V - boost), 350 / 270 / 185 / 105 m³/h (treptele IV / III / II / I)
• Eficiență maximă de recuperare a căldurii: 88%
• Schimbător de căldură: în contracurent, din polistiren - recuperează căldura
• Clasă de eficiență energetică: A
• Ventilatoare: 2 ventilatoare centrifugale cu motor EC, 5 trepte de turație, debit menținut aproape constant la presiuni externe de 0-200 Pa
• Bypass: automatic, deschis implicit la temperaturi exterioare de 17-21 °C
• Filtre: 3 filtre G4 (introducere, evacuare și bypass); filtru F7 pe introducere, opțional
• Alimentare: 230 V / 50 Hz
• Putere nominală motor (treapta V): 412 W
• Curent nominal (treapta V): 2,9 A
• Grad de protecție motor: IPX2
• Nivel de putere acustică: 53 dB(A)

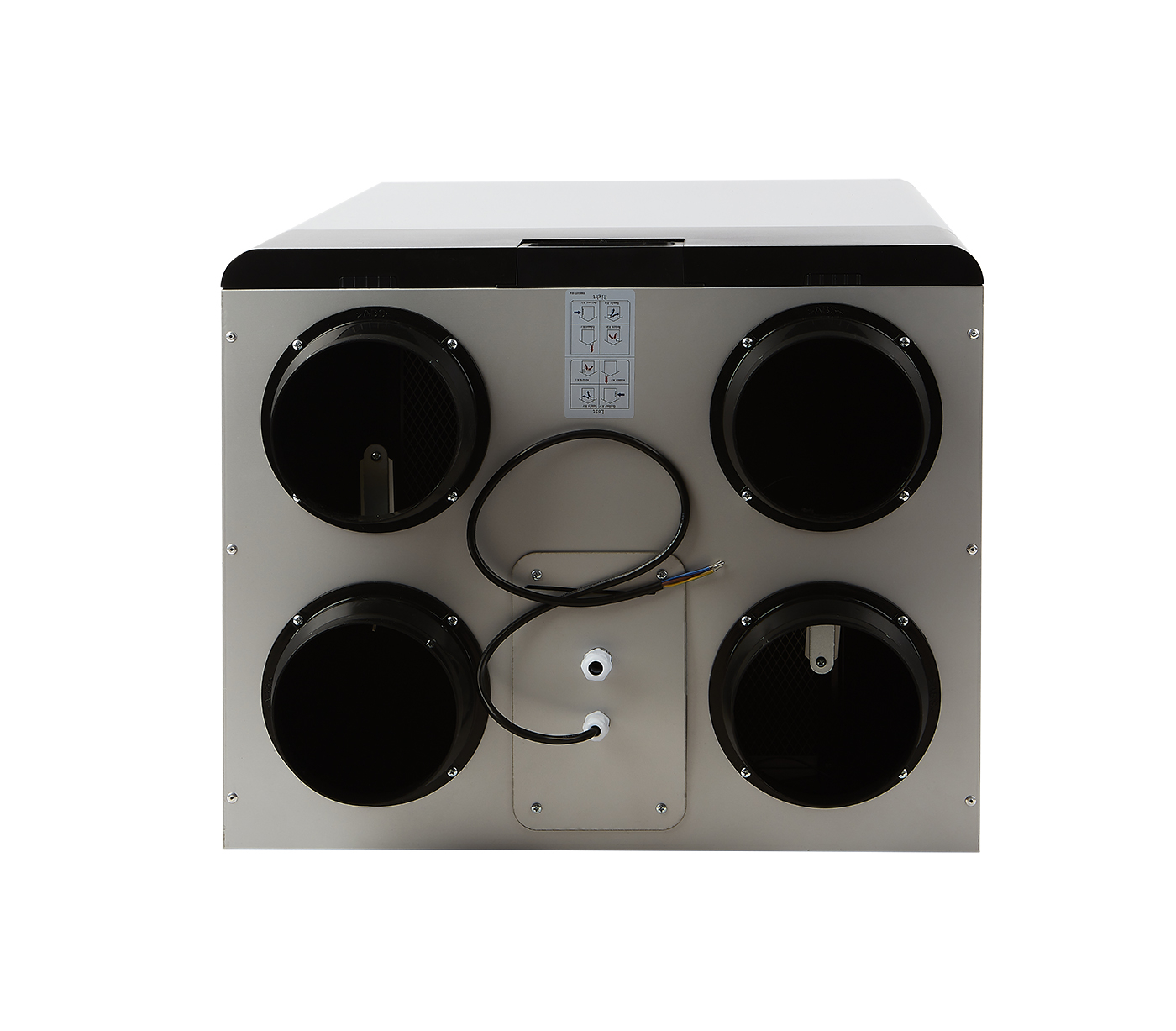

• Diametru racorduri: 194 mm
• Dimensiuni (Î x L x A): 1065 x 624,5 x 655 mm
• Greutate netă: 49,1 kg
• Carcasă: oțel vopsit în câmp electrostatic la exterior, polipropilenă expandată (EPP) la interior

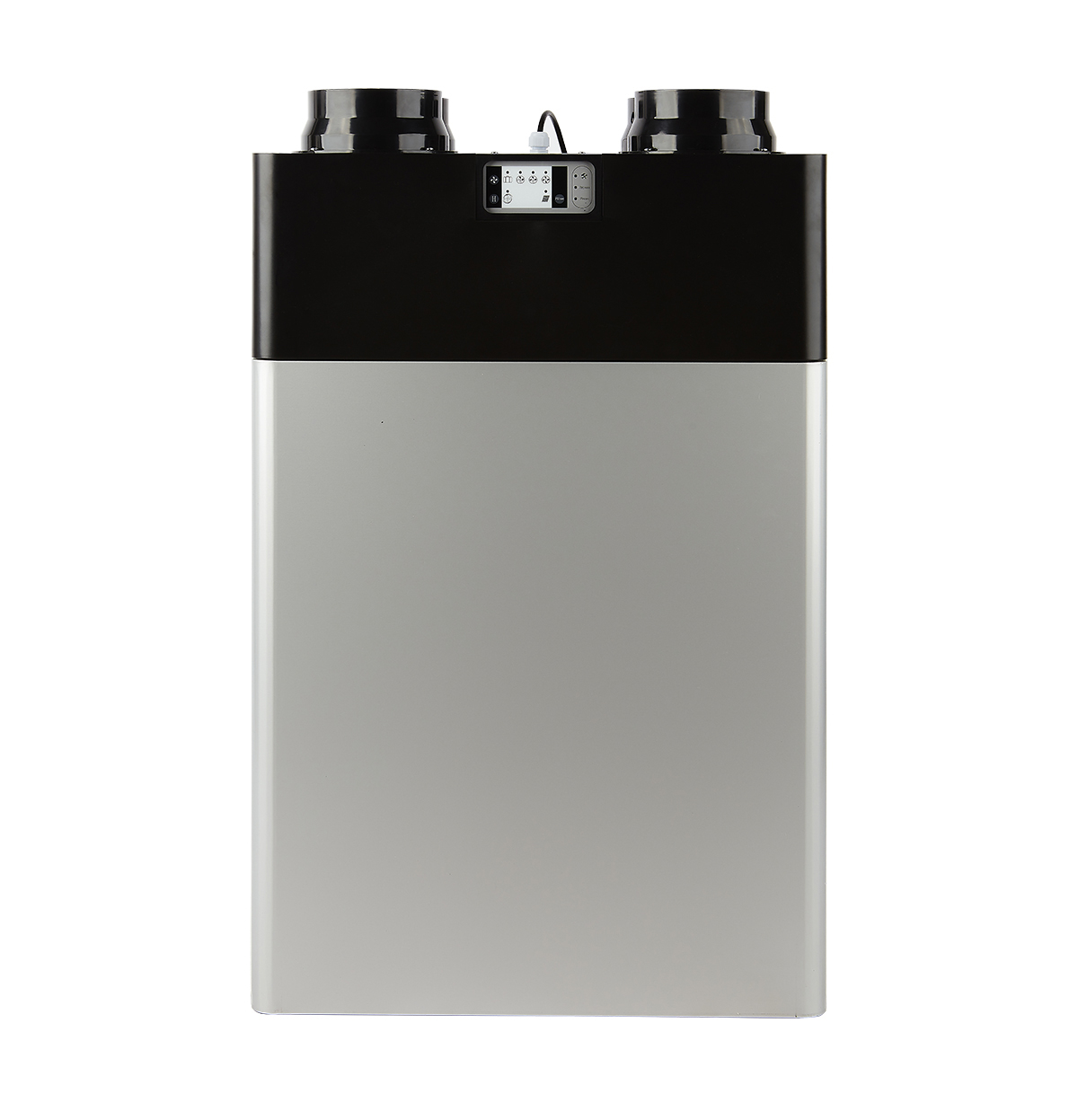

• Comandă: panou pe fața aparatului și panou avansat în interior; RS485 / MODBUS; contacte libere de potențial pentru boost, alarmă de incendiu, semnal de funcționare și semnal de avarie
• Senzori integrați: temperatură și umiditate (la umiditate relativă peste 75%, aparatul trece automat pe treapta IV)
• Temperatura aerului vehiculat: -20…40 °C, umiditate relativă ≤ 80%

Cum știi că este modelul potrivit

Acest model este potrivit dacă:

• Instalația necesită între 105 și 350 m³/h pe treptele de lucru și până la 500 m³/h pe treapta boost
• Tubulatura are diametrul de 194 mm la racordare și o rezistență totală de cel mult 200 Pa
• Peretele de montaj suportă 49,1 kg, iar în fața aparatului rămân minimum 600 mm
• Circuitul electric permite 412 W și 2,9 A, la 230 V
• Pentru ierni cu -21 °C poți monta un încălzitor de canal de cel puțin 2 kW înaintea recuperatorului

Beneficii

• Debit mare pentru clădiri mari - până la 500 m³/h pe treapta boost și 350 m³/h pe treapta IV
• Eficiență de până la 88% - schimbătorul în contracurent recuperează căldura aerului evacuat
• Întreținere ușoară - fața demontabilă dă acces separat la panou, la schimbător și la ventilatoare
• Comandă de la distanță - cu modulul Wi-Fi VERTIC, recuperatorul se comandă din aplicația de telefon
• Aer filtrat fin - filtrul F7 opțional pe introducere completează cele trei filtre G4

Accesorii pentru VERTIC 500

Filtrele de schimb pentru această mărime sunt filtrul G4 VERTIC 500, filtrul G4 VERTIC 500 pentru bypass și filtrul F7 VERTIC 500. Panoul tactil inteligent VERTIC permite setarea detaliată a funcțiilor și comanda unui încălzitor de canal, senzorul CO2 VERTIC adaptează ventilarea la ocuparea spațiului, iar modulul Wi-Fi VERTIC deschide controlul prin aplicație.

De reținut

• Recuperatorul are nevoie de scurgere de condens racordată la canalizare, prin sifon.
• Cu 49,1 kg, montajul se face de cel puțin două persoane, pe panoul de montaj inclus.
• Aerul exterior sub -10 °C trebuie preîncălzit; la -21 °C, puterea de referință a încălzitorului de canal este de 2 kW.
• Recuperatorul nu se folosește pentru aer cu substanțe lipicioase, materiale fibroase sau particule de ulei.

Ce include livrarea

• Recuperatorul VERTIC 500
• Panoul de montaj pentru prinderea pe perete
• Prelungitorul și dopul pentru orificiile de scurgere a condensului
• Instrucțiunile de montaj și utilizare
