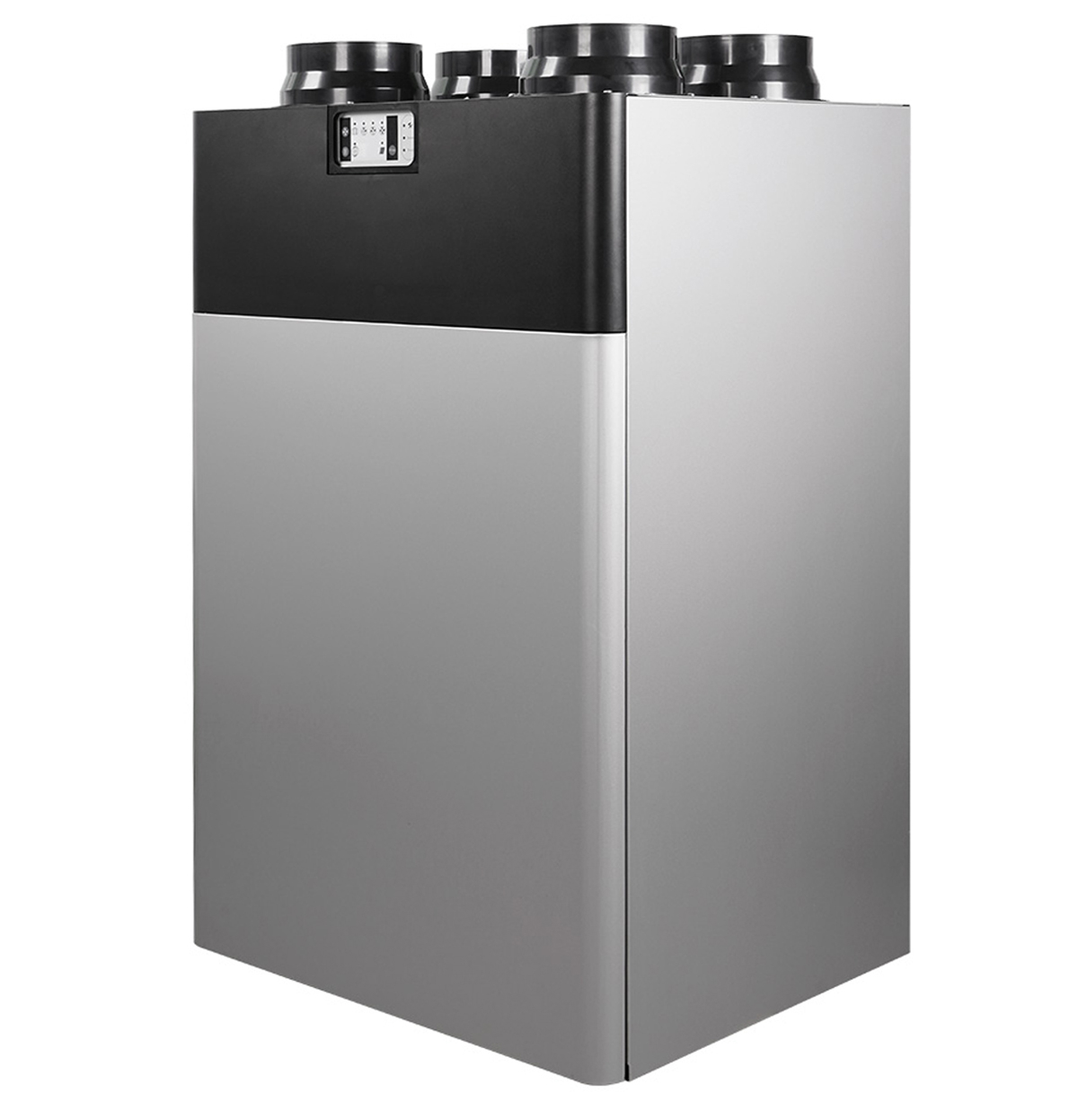

Recuperator de caldura Reventon VERTIC 350, 350 mc/h, montaj vertical, panouri de comanda integrate

Reventon VERTIC 350 este un recuperator de căldură vertical, de perete, cu debit de până la 350 m³/h și eficiență maximă de recuperare a căldurii de 87%. Folosește un schimbător în contracurent din polistiren și două ventilatoare EC cu cinci trepte, alimentate la 230 V.

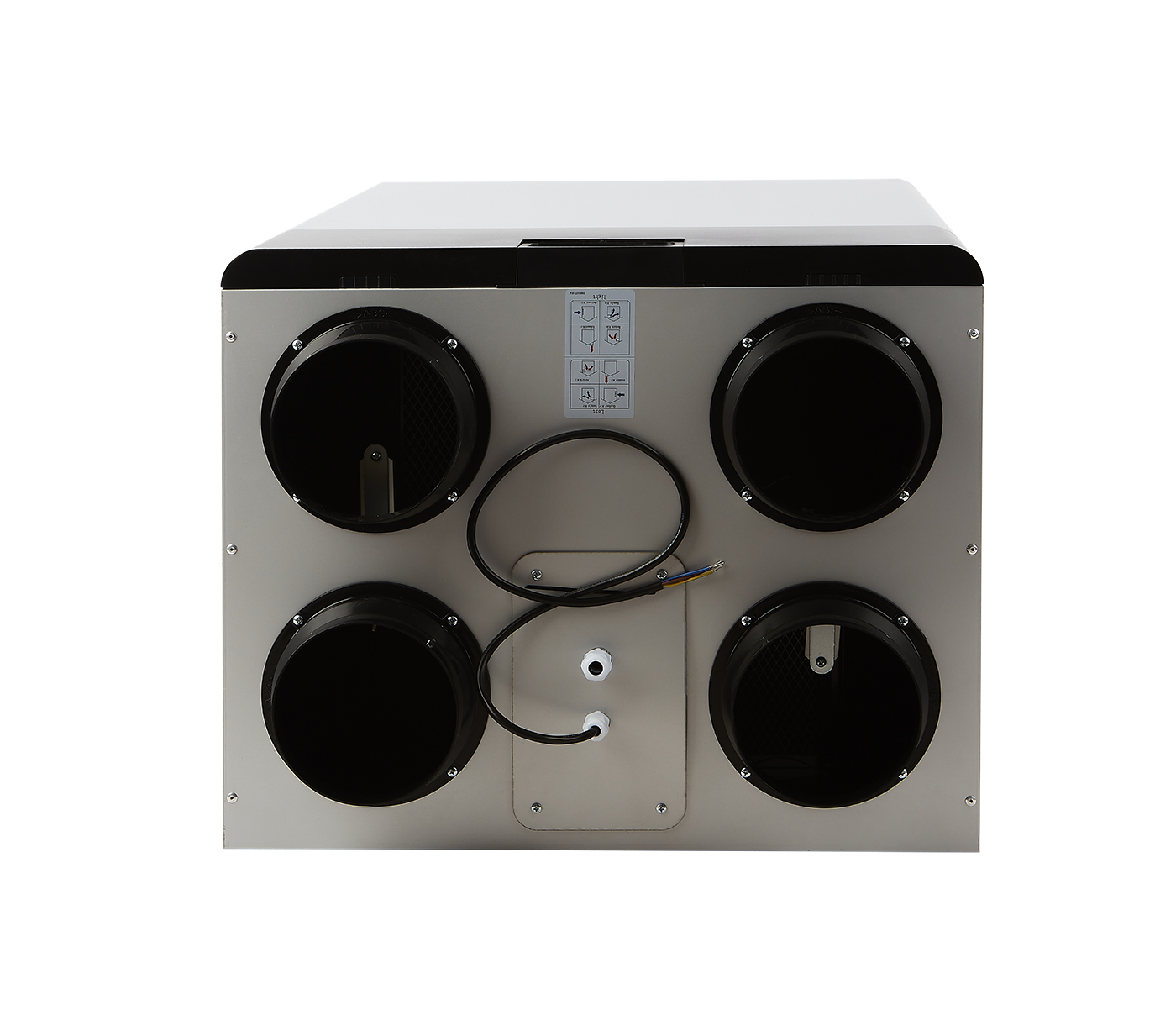

Pentru o casă cu mai multe încăperi sau pentru un spațiu de birouri, VERTIC 350 asigură ventilarea continuă cu aer filtrat și recuperează o mare parte din căldura aerului evacuat. Aparatul stă în picioare, prins de perete, cu toate cele patru racorduri pe partea de sus, ceea ce simplifică traseul tubulaturii spre pod sau spre tavanul fals. Ordinea racordurilor de introducere și evacuare se poate inversa din panoul avansat, pentru a se potrivi cu instalația existentă.

Specificații tehnice

• Debit de aer pe trepte: 350 m³/h (treapta V - boost), 245 / 180 / 130 / 100 m³/h (treptele IV / III / II / I)
• Eficiență maximă de recuperare a căldurii: 87%

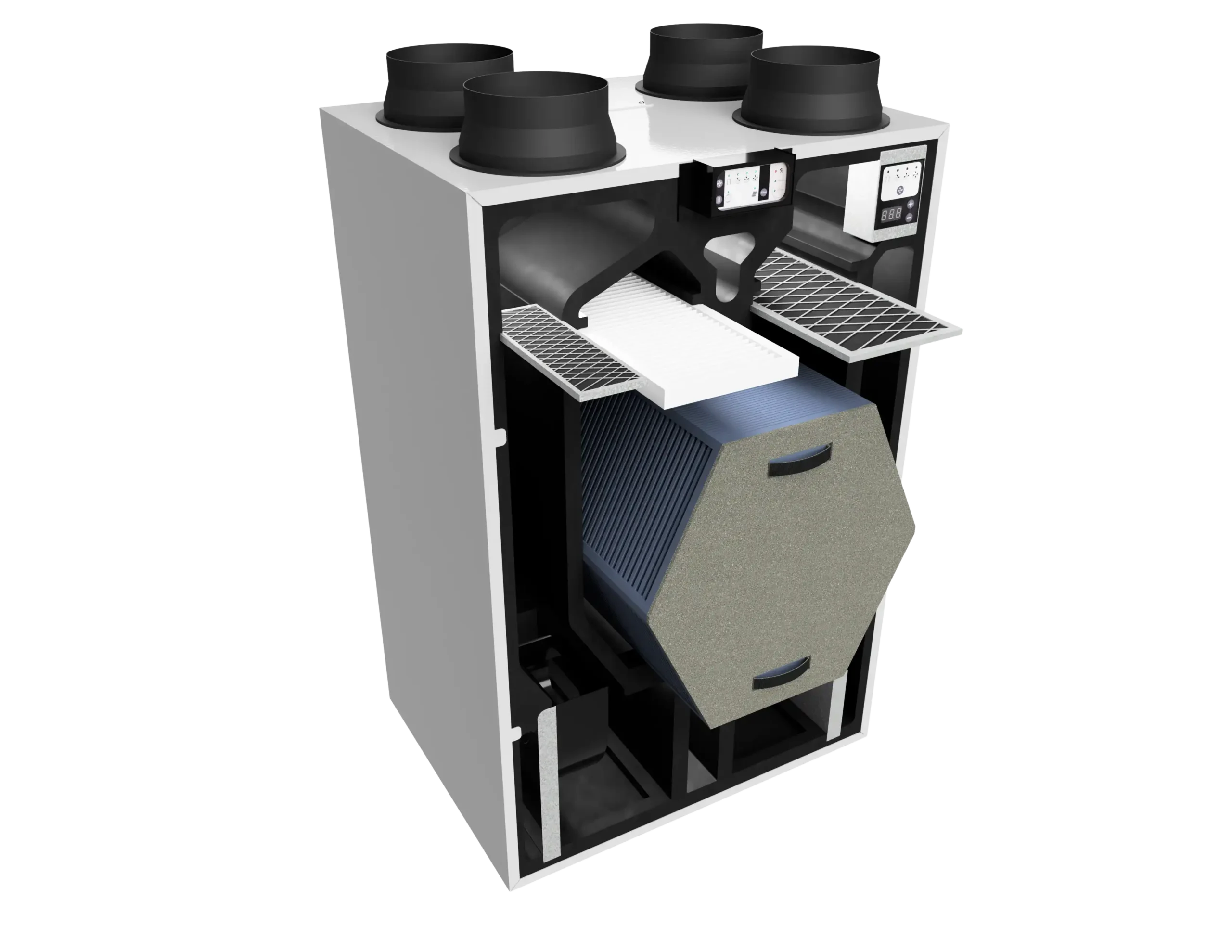

• Schimbător de căldură: în contracurent, din polistiren - recuperează căldura
• Clasă de eficiență energetică: A
• Ventilatoare: 2 ventilatoare centrifugale cu motor EC, 5 trepte de turație, debit menținut aproape constant la presiuni externe de 0-200 Pa
• Bypass: automatic, deschis implicit la temperaturi exterioare de 17-21 °C
• Filtre: 3 filtre G4 (introducere, evacuare și bypass); filtru F7 pe introducere, opțional
• Alimentare: 230 V / 50 Hz
• Putere nominală motor (treapta V): 256 W
• Curent nominal (treapta V): 1,9 A
• Grad de protecție motor: IPX2
• Nivel de putere acustică: 51 dB(A)
• Diametru racorduri: 144 mm
• Dimensiuni (Î x L x A): 965 x 480 x 595 mm
• Greutate netă: 38,1 kg
• Carcasă: oțel vopsit în câmp electrostatic la exterior, polipropilenă expandată (EPP) la interior

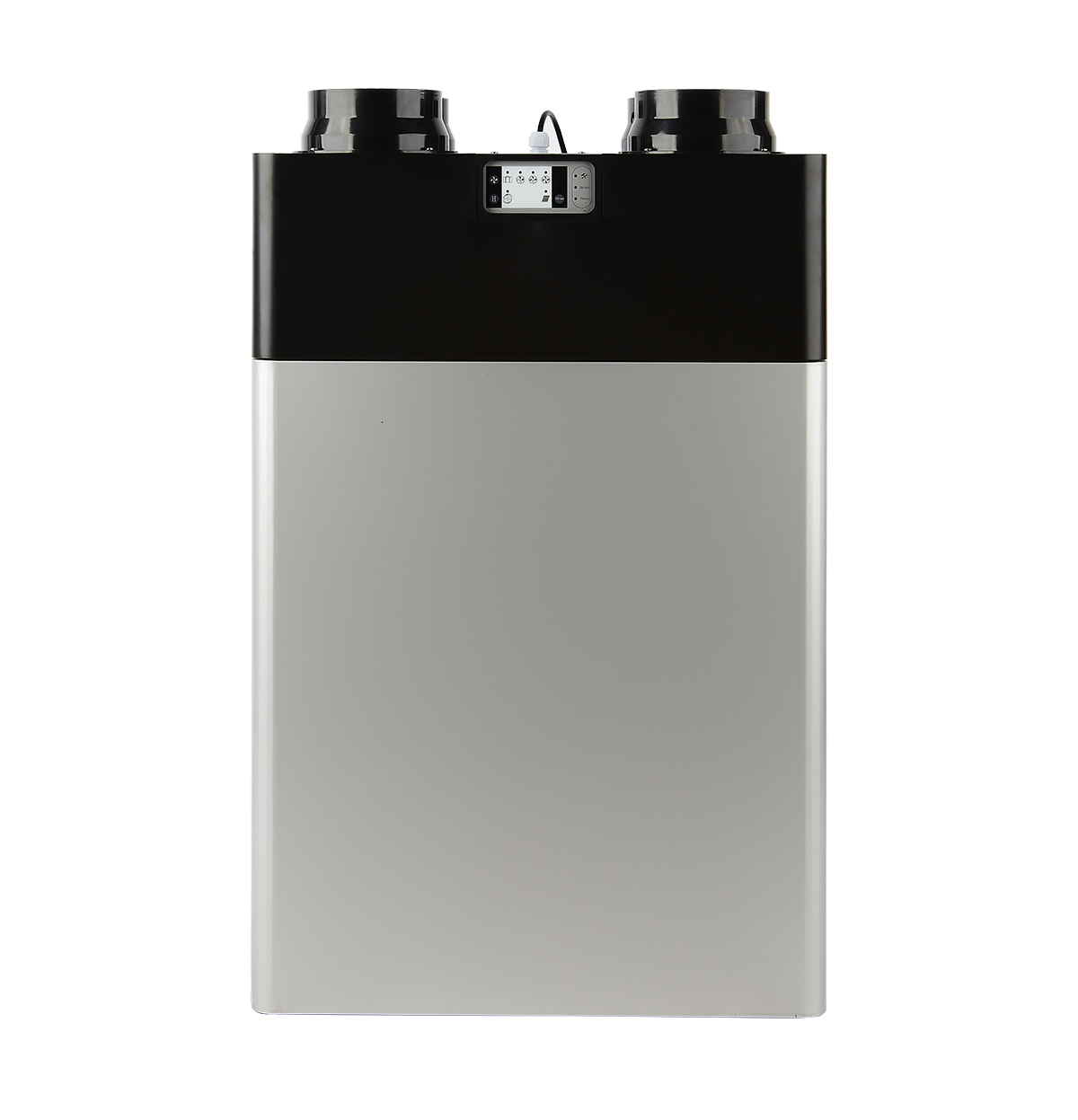

• Comandă: panou pe fața aparatului și panou avansat în interior; RS485 / MODBUS; contacte libere de potențial pentru boost, alarmă de incendiu, semnal de funcționare și semnal de avarie
• Senzori integrați: temperatură și umiditate (la umiditate relativă peste 75%, aparatul trece automat pe treapta IV)
• Temperatura aerului vehiculat: -20…40 °C, umiditate relativă ≤ 80%

Cum știi că este modelul potrivit

Acest model este potrivit dacă:

• Debitul de lucru necesar este între 100 și 245 m³/h, iar pentru aerisiri intense ai nevoie de 350 m³/h pe treapta boost
• Rezistența rețelei de ventilare rămâne în intervalul 0-200 Pa
• Există loc pe perete pentru un aparat de 965 x 480 x 595 mm și 600 mm liberi în față
• Instalația electrică suportă un consumator de 256 W și 1,9 A, la 230 V
• Poți asigura un încălzitor de canal de cel puțin 1,5 kW dacă temperatura exterioară coboară până la -21 °C

Beneficii

• Traseu simplu de tubulatură - toate racordurile ies pe partea superioară, iar ordinea lor se poate schimba din panou
• Recuperare a căldurii de până la 87% - schimbător în contracurent, fără amestec între aerul viciat și cel proaspăt
• Reacție automată la umiditate - senzorul integrat trece aparatul pe treapta IV peste 75% umiditate relativă
• Integrare în clădire - RS485 / MODBUS și contacte pentru boost, alarmă de incendiu, funcționare și avarie
• Carcasă izolată - oțel vopsit la exterior și polipropilenă expandată la interior, pentru etanșeitate și izolare fonică

Comandă, senzori și filtre

Pe lângă cele două panouri integrate, VERTIC 350 acceptă panoul tactil inteligent VERTIC, cu care se setează temperaturile, duratele și comanda unui încălzitor de canal ON/OFF. Senzorul CO2 VERTIC ridică automat debitul la treapta IV peste pragul implicit de 1.000 ppm, iar modulul Wi-Fi VERTIC aduce controlul din telefon. Filtrele de schimb sunt filtrul G4 VERTIC 250/350, filtrul G4 VERTIC 250/350 pentru bypass și filtrul F7 VERTIC 250/350, pentru o filtrare fină a aerului introdus.

De reținut

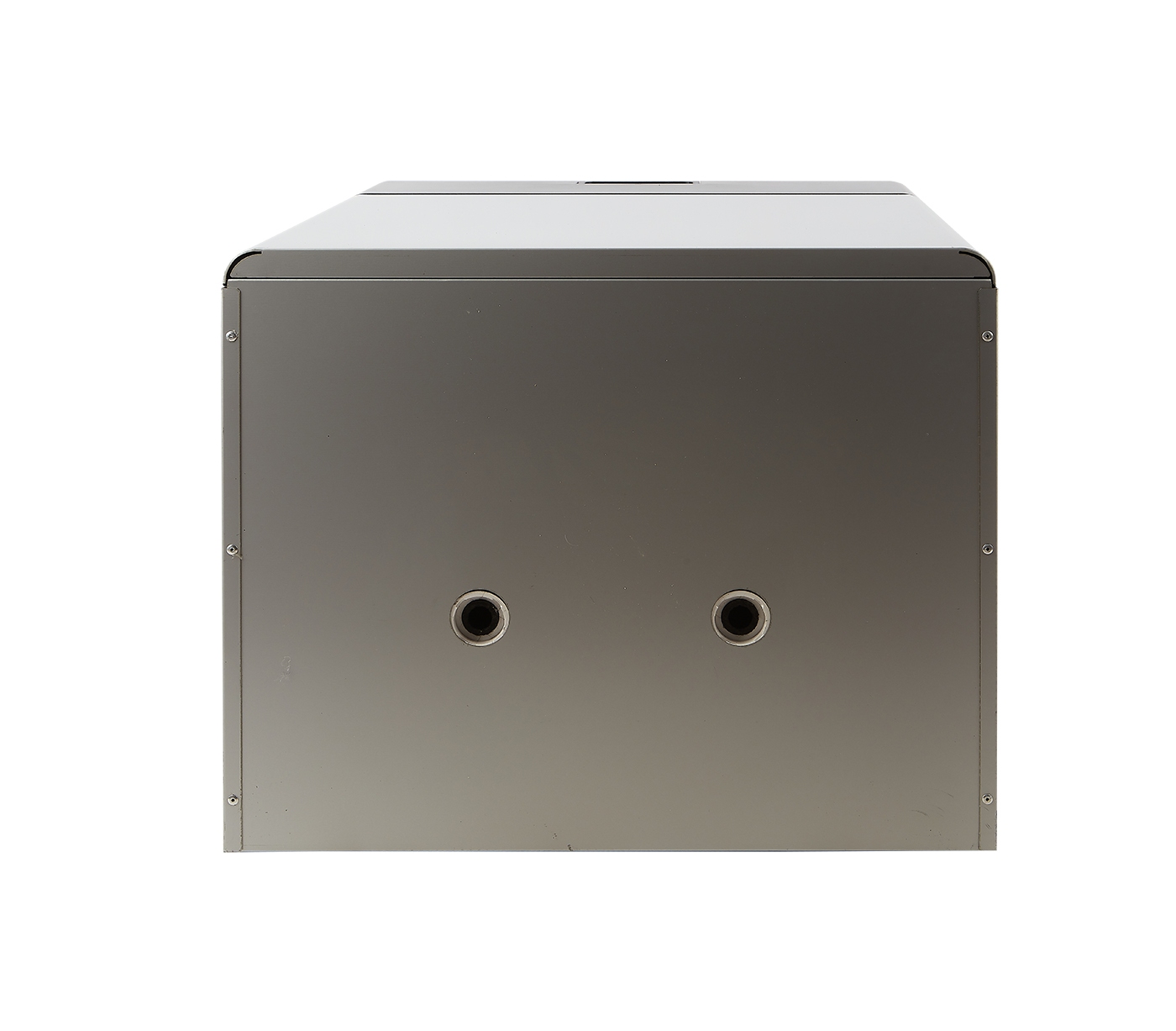

• Este necesară racordarea la canalizare a scurgerii de condens, cu sifon; aparatul se montează perfect la nivel.
• Sub -10 °C în exterior, aerul se preîncălzește înainte de recuperator, cu un încălzitor de canal dimensionat corespunzător.
• Aparatul nu se montează în spații cu umiditate relativă peste 80% sau expuse la praf și apă peste gradul de protecție.
• La schimbarea ordinii racordurilor, filtrul de introducere devine filtru de evacuare și invers.

Ce include livrarea

• Recuperatorul VERTIC 350
• Panoul de montaj pentru prinderea pe perete
• Prelungitorul și dopul pentru orificiile de scurgere a condensului
• Instrucțiunile de montaj și utilizare
