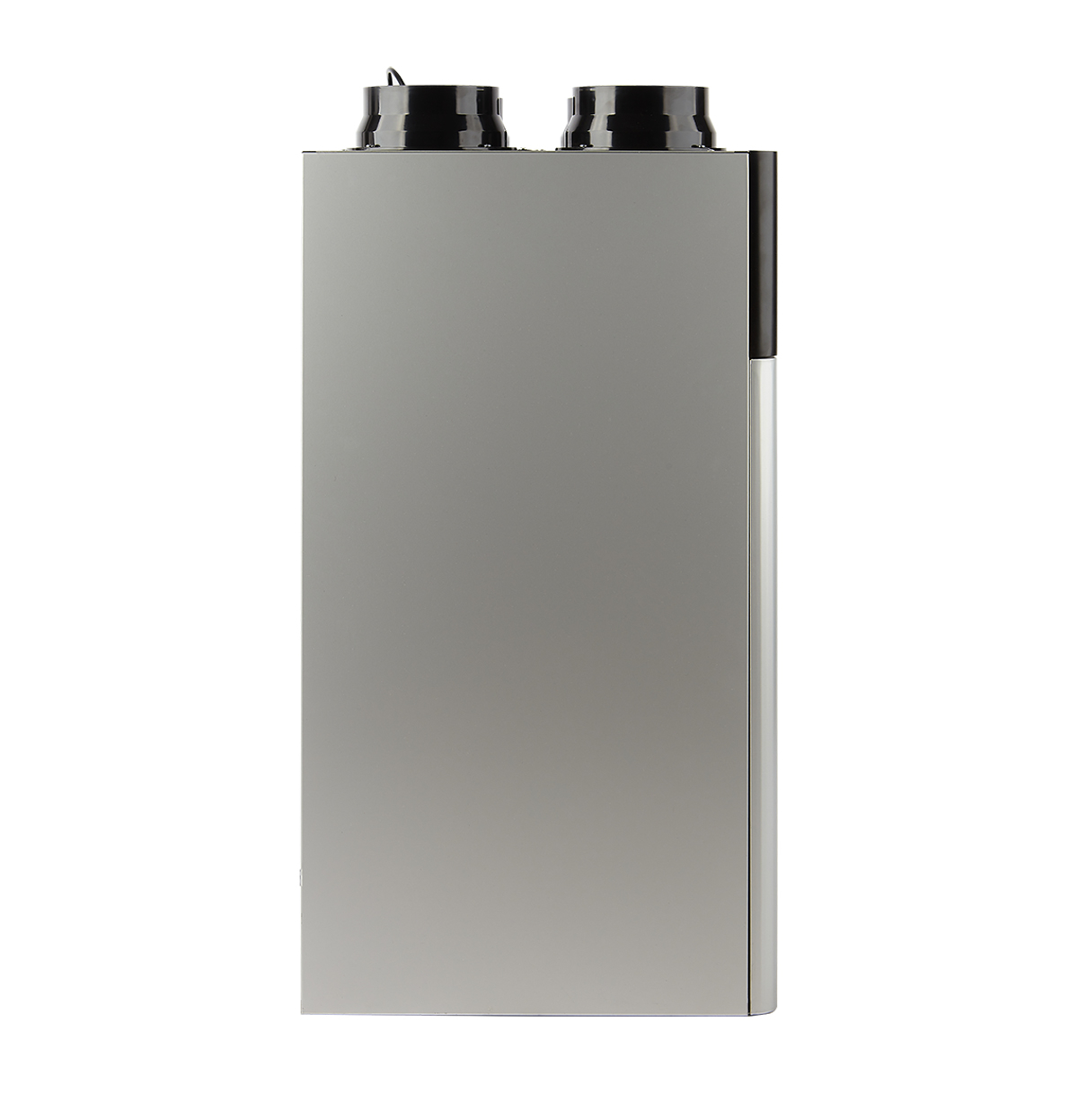

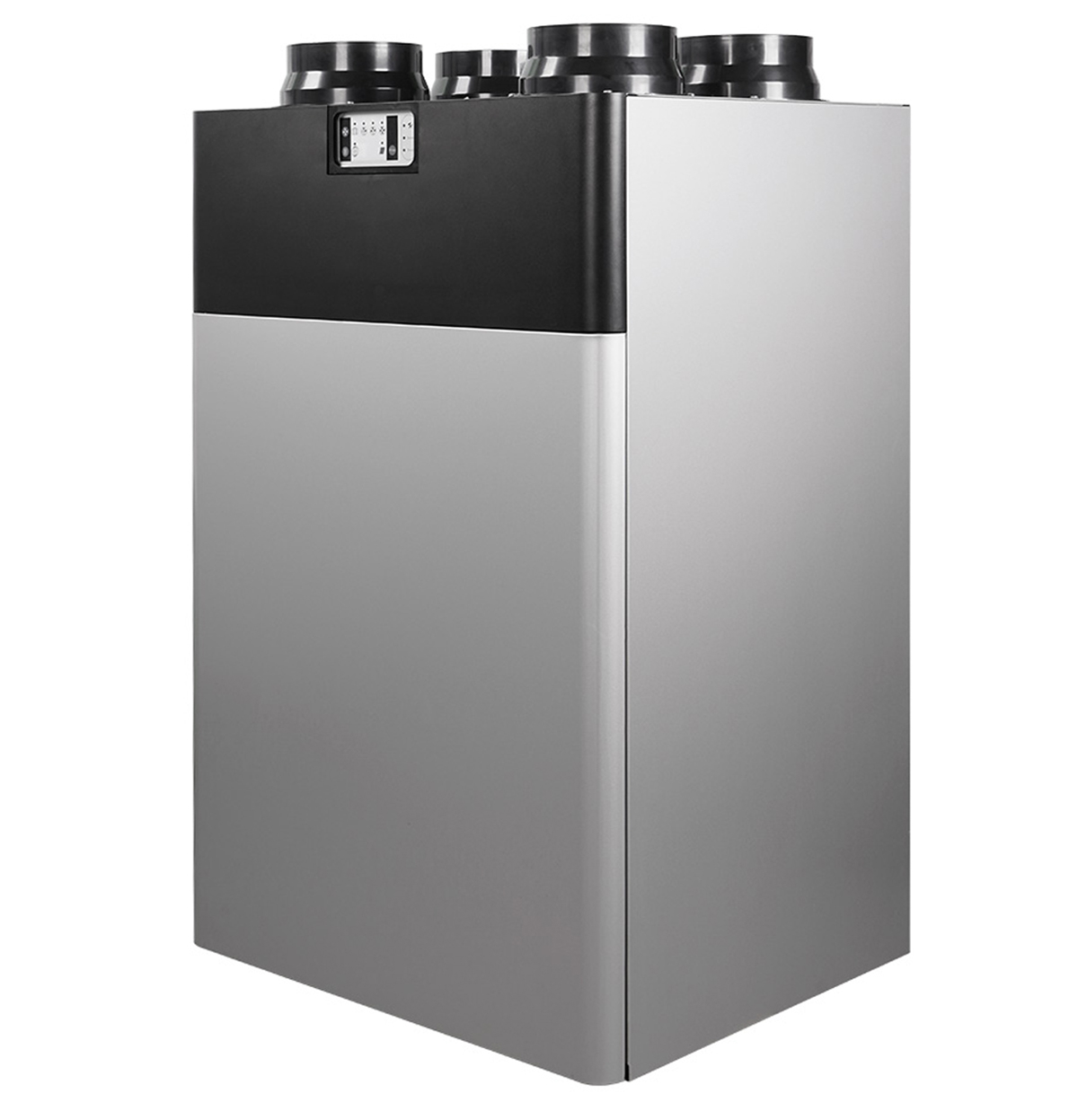

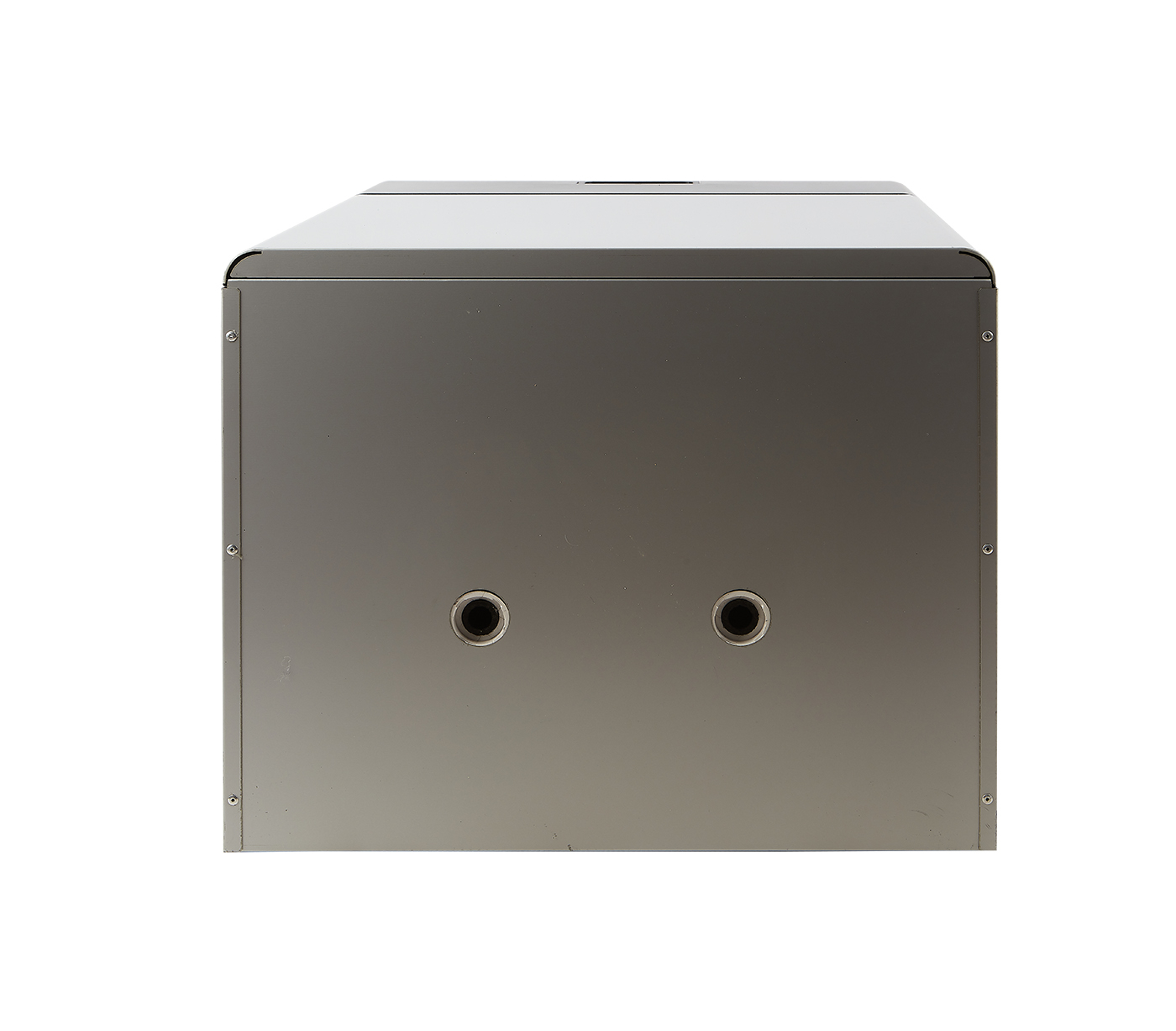

Recuperator de caldura Reventon VERTIC 250, 250 mc/h, montaj vertical, panouri de comanda integrate

Reventon VERTIC 250 este un recuperator de căldură cu montaj vertical pe perete, cu schimbător în contracurent din polistiren și eficiență maximă de recuperare de 90%. Asigură ventilare mecanică cu debit de până la 250 m³/h, în cinci trepte, la 230 V, pentru locuințe, birouri și spații de servicii.

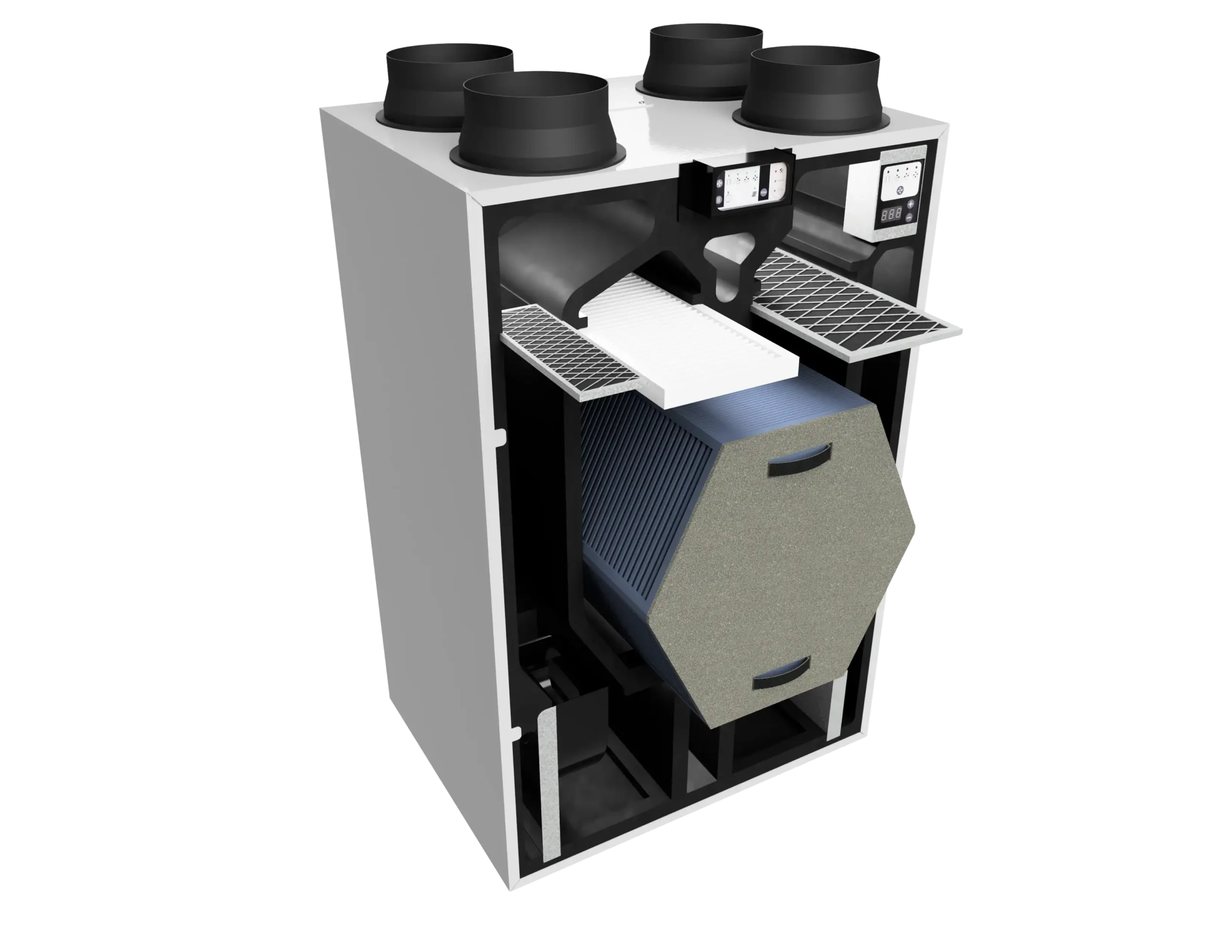

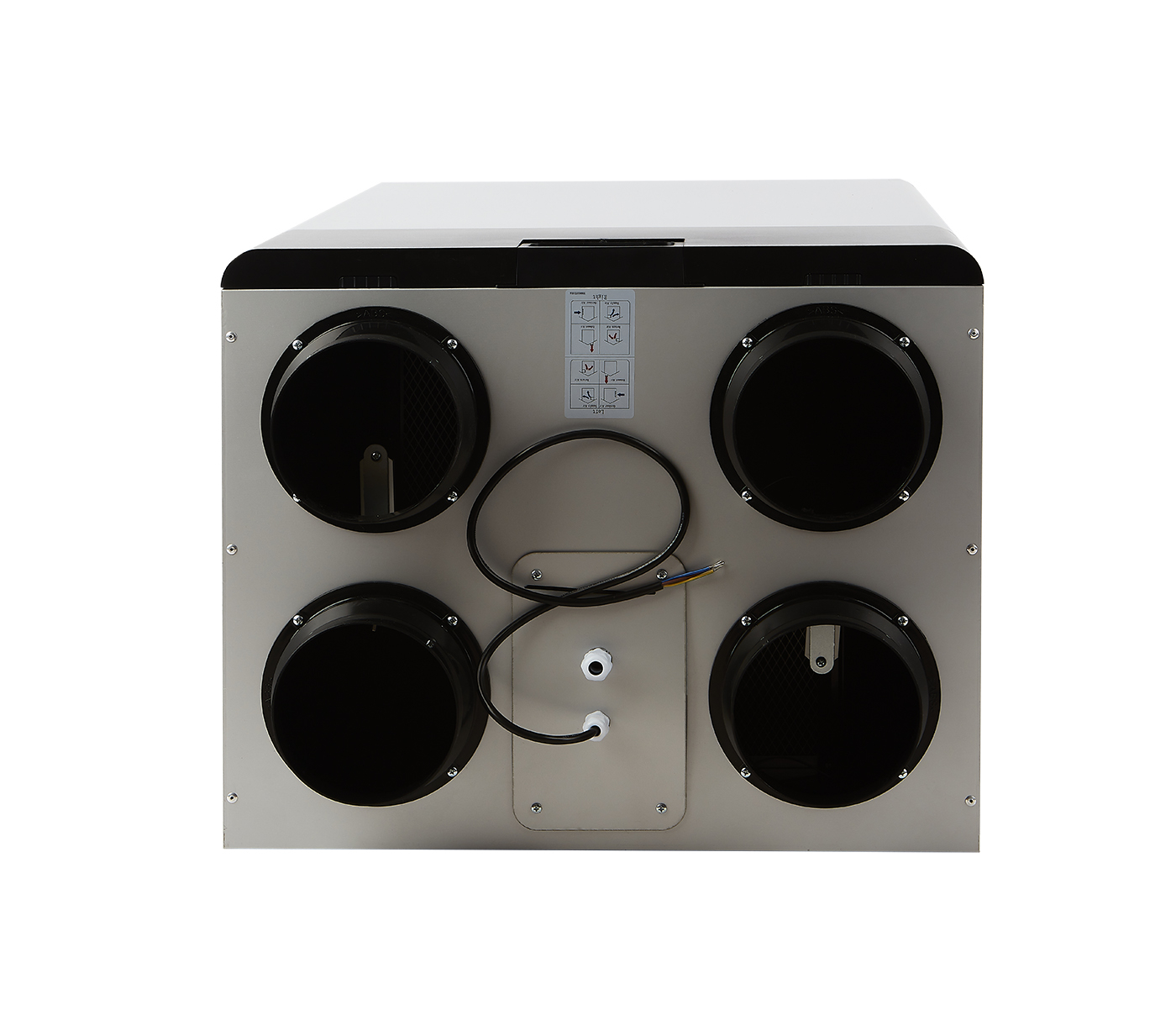

VERTIC 250 se montează pe un perete, cu racordurile orientate în sus, într-o cămară, o debara sau deasupra mașinii de spălat - acolo unde nu există spațiu în tavan pentru o unitate orizontală. Aerul viciat evacuat din încăperi își cedează căldura aerului proaspăt introdus, prin schimbătorul în contracurent, fără ca cele două fluxuri să se amestece. Cele două ventilatoare EC își ajustează continuu turația, astfel încât debitul rămâne aproape constant chiar dacă rezistența rețelei de tubulatură crește până la 200 Pa.

Specificații tehnice

• Debit de aer pe trepte: 250 m³/h (treapta V - boost), 175 / 145 / 100 / 80 m³/h (treptele IV / III / II / I)
• Eficiență maximă de recuperare a căldurii: 90%
• Schimbător de căldură: în contracurent, din polistiren - recuperează căldura
• Clasă de eficiență energetică: A
• Ventilatoare: 2 ventilatoare centrifugale cu motor EC, 5 trepte de turație, debit menținut aproape constant la presiuni externe de 0-200 Pa
• Bypass: automatic, deschis implicit la temperaturi exterioare de 17-21 °C
• Filtre: 3 filtre G4 (introducere, evacuare și bypass); filtru F7 pe introducere, opțional
• Alimentare: 230 V / 50 Hz
• Putere nominală motor (treapta V): 137 W
• Curent nominal (treapta V): 1,0 A
• Grad de protecție motor: IPX2
• Nivel de putere acustică: 49 dB(A)
• Diametru racorduri: 144 mm
• Dimensiuni (Î x L x A): 965 x 480 x 595 mm
• Greutate netă: 38,1 kg
• Carcasă: oțel vopsit în câmp electrostatic la exterior, polipropilenă expandată (EPP) la interior

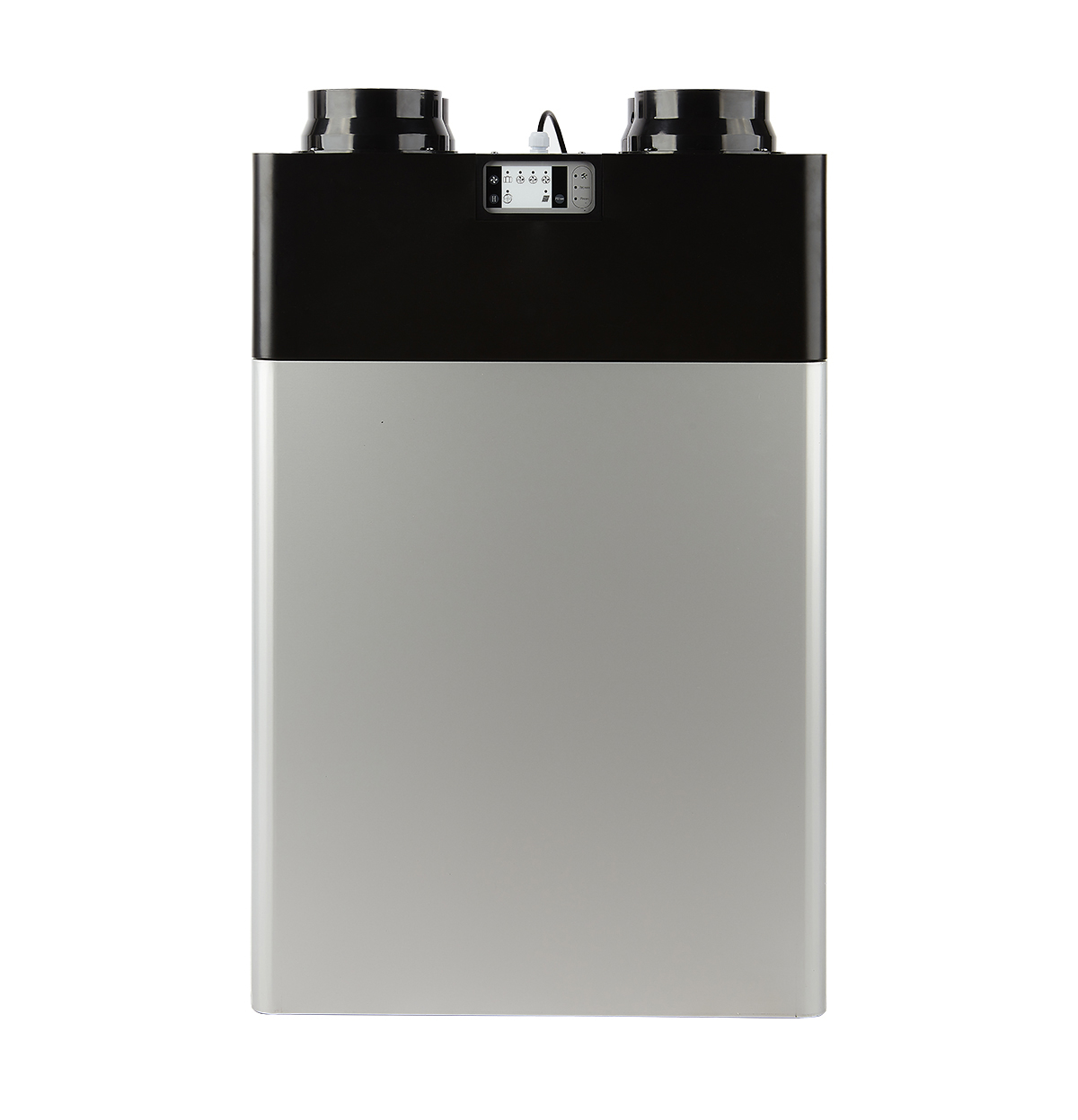

• Comandă: panou pe fața aparatului și panou avansat în interior; RS485 / MODBUS; contacte libere de potențial pentru boost, alarmă de incendiu, semnal de funcționare și semnal de avarie
• Senzori integrați: temperatură și umiditate (la umiditate relativă peste 75%, aparatul trece automat pe treapta IV)
• Temperatura aerului vehiculat: -20…40 °C, umiditate relativă ≤ 80%

Cum știi că este modelul potrivit

Acest model este potrivit dacă:

• Rețeaua de ventilare are nevoie de un debit de lucru între 80 și 175 m³/h, cu treapta boost de 250 m³/h pentru aerisiri rapide
• Pierderea de presiune a rețelei de tubulatură nu depășește 200 Pa
• Ai un perete cu capacitate portantă pentru 38,1 kg și cel puțin 600 mm liberi în fața aparatului, pentru întreținere
• Poți racorda scurgerea de condens la canalizare, printr-un sifon
• Temperatura exterioară nu coboară sub -10 °C sau poți monta înainte un încălzitor de canal de cel puțin 1 kW

Beneficii

• Recuperare mare de căldură - eficiență maximă de 90%, cu schimbător în contracurent
• Debit stabil - ventilatoarele EC compensează rezistența tubulaturii în intervalul 0-200 Pa
• Răcire gratuită vara - bypassul automat se deschide la 17-21 °C în exterior și introduce aer proaspăt nerecuperat
• Protecție la îngheț - modul de dezghețare oprește introducerea și încălzește schimbătorul cu aerul evacuat
• Aer mai curat - trei filtre G4 protejează schimbătorul, iar pe introducere se poate monta un filtru F7

Automatizare și accesorii compatibile

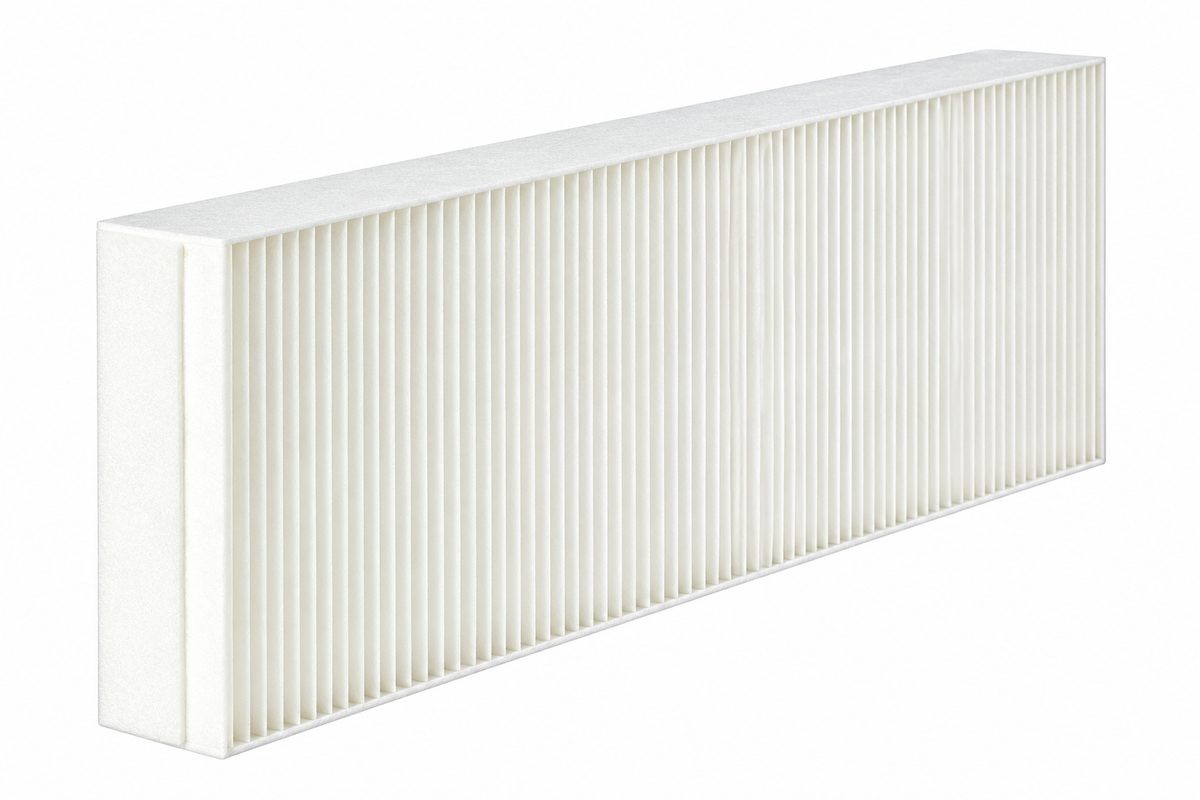

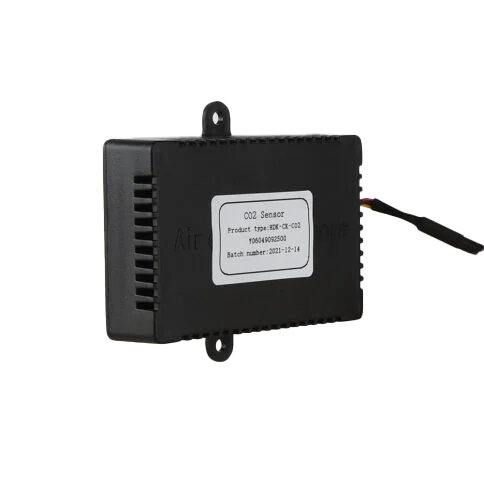

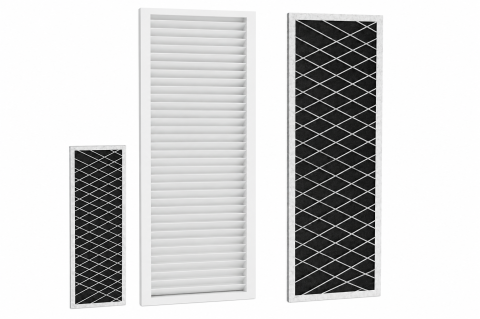

Aparatul pornește direct din panoul de pe față, cu patru trepte și boost temporizat la 30 de minute. Panoul tactil inteligent VERTIC adaugă reglajul temperaturilor și duratelor și comanda unui încălzitor electric de canal ON/OFF. Senzorul CO2 VERTIC trece recuperatorul pe treapta IV când concentrația depășește 1000 ppm, iar modulul Wi-Fi VERTIC permite comanda din aplicația Smart Life. Pentru schimbul de filtre există filtrul G4 VERTIC 250/350, filtrul G4 VERTIC 250/350 pentru bypass și filtrul F7 VERTIC 250/350.

De reținut

• Schimbătorul din polistiren recuperează doar căldura; condensul format se evacuează obligatoriu la canalizare, prin prelungitorul inclus și un sifon umplut cu apă.
• La temperaturi exterioare care pot coborî sub -10 °C este necesar un încălzitor de canal montat înaintea recuperatorului; pentru -21 °C, puterea de referință este de 1 kW.
• Nu se folosește pentru aer cu substanțe inflamabile, chimicale, particule de funingine sau ulei.
• Aparatul nu funcționează cu filtrele lipsă sau colmatate; alarma de filtru apare implicit după 60 de zile.

Ce include livrarea

• Recuperatorul VERTIC 250
• Panoul de montaj pentru prinderea pe perete
• Prelungitorul și dopul pentru orificiile de scurgere a condensului
• Instrucțiunile de montaj și utilizare
