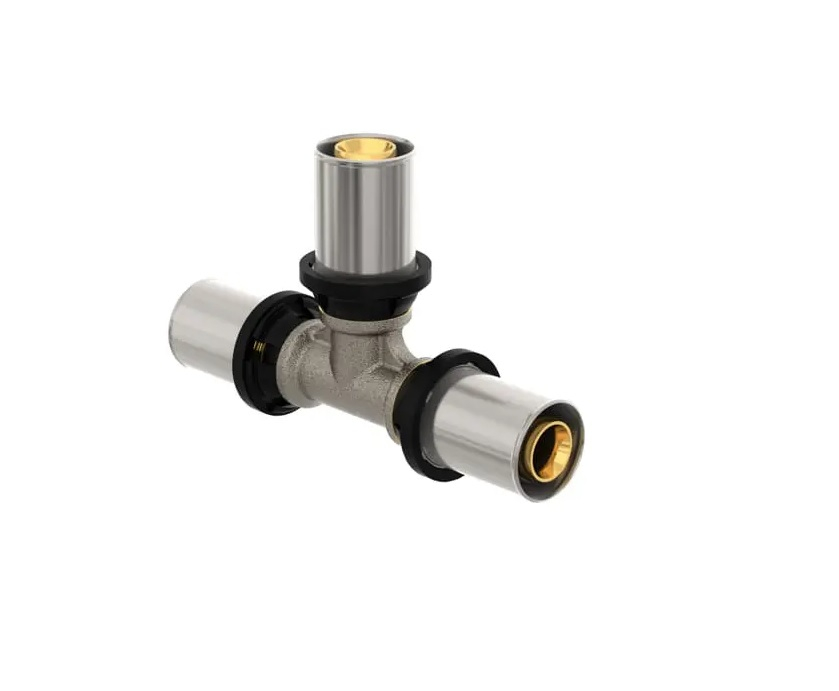

Teu redus pe ramura laterala CLEVERFIT radial, alama Purmo 20x16x20

Purmo CLEVERFIT Radial teu redus 20x16x20 este un fiting prin presare din alamă nichelată care păstrează diametrul traseului principal și scoate o ramură laterală cu diametru mai mic. Este cea mai bogată familie de teuri reduse a sistemului, cu 14 variante pentru țevi multistrat PE-RT/AL/PE-RT, în sistem de 10 bar.

Aceasta este cea mai folosită formă de teu redus: magistrala trece nealterată prin fiting, iar consumatorul local primește o ramură dimensionată după debitul lui. Cele 14 combinații urcă de la 20x16x20 până la 63x50x63 mm, acoperind inclusiv coloanele principale ale clădirilor. Fiecare capăt se presează cu inel din oțel inoxidabil și două garnituri O-ring EPDM, iar vizoarele de inspecție confirmă introducerea completă a țevilor. Funcțiile LBP și MULTITOOL completează siguranța montajului pe toată gama.

Specificații tehnice

• Cod produs: FAZ4T20A16A20AE0
• Tip fiting: teu redus pe ramura laterală
• Material corp: alamă nichelată
• Etanșare: 2 garnituri O-ring din EPDM per capăt
• Inel de presare: oțel inoxidabil, cu blocator de țeavă
• Funcții: LBP (Leak Before Press), MULTITOOL
• Profile fălci compatibile: TH, U, F, VP, H (16-32 mm); TH (40-63 mm)
• Dimensiune (trecere x ramură x trecere): 20x16x20 mm
• Presiune de lucru sistem: 10 bar
• Compatibilitate: țevi multistrat PE-RT/AL/PE-RT CLEVERFIT Radial
• Ambalare: 5 buc./ambalaj, 30 buc./palet
• Unitate de măsură: buc.

Beneficii

• Traseul principal continuă cu diametru neschimbat, iar ramura primește exact dimensiunea necesară
• 14 combinații, de la 20x16x20 la 63x50x63 mm - cea mai amplă familie de teuri a gamei
• Dimensionare hidraulică precisă a derivațiilor, cu pierderi de presiune controlate
• Funcția LBP protejează investiția: presările omise apar la proba de presiune, nu sub șapă
• Corp din alamă nichelată, rezistent la coroziune și compatibil cu apa potabilă

Întrebări frecvente

Unde se folosește teul redus pe ramură?

Oriunde un consumator local trebuie alimentat dintr-un traseu care continuă mai departe: o baterie racordată dintr-o distribuție de 26 mm printr-o ramură de 16 mm, un radiator dintr-o coloană, o zonă de încălzire dintr-o magistrală. Trecerea păstrează diametrul, deci hidraulica traseului principal rămâne neafectată.

Cum citesc dimensiunea unui astfel de teu?

Prima și a treia valoare sunt identice și reprezintă trecerea, adică traseul principal, iar valoarea din mijloc este ramura laterală redusă. Teul 26x16x26, de exemplu, lasă magistrala de 26 mm să continue și scoate o derivație de 16 mm către consumatorul local.

Teurile reduse pe ramură acoperă și diametrele mari?

Da, gama urcă până la combinații cu treceri de 63 mm, precum 63x32x63, 63x40x63 și 63x50x63, utile la coloanele principale ale clădirilor. La aceste diametre presarea se realizează cu fălci profil TH, iar la capetele de 16-32 mm rămân valabile toate cele cinci profile MULTITOOL.
