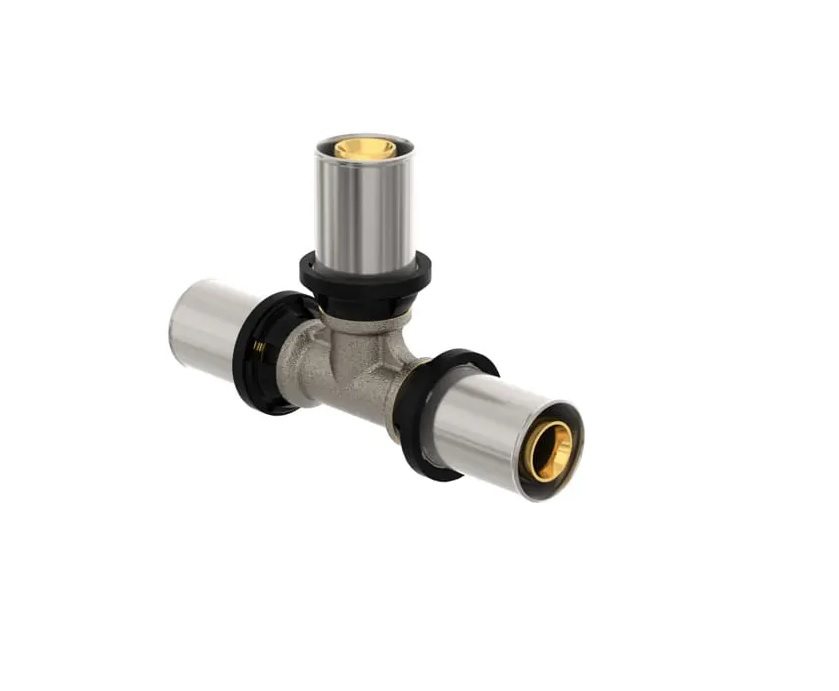

Teu redus pe ramura si iesire CLEVERFIT radial, alama Purmo 20x16x16

Purmo CLEVERFIT Radial teu redus 20x16x16 este un fiting prin presare din alamă nichelată la care atât ramura laterală, cât și ieșirea de trecere au diametrul redus față de intrare. Continuă traseul de țeavă multistrat PE-RT/AL/PE-RT cu o dimensiune mai mică după ramificație, în sistem cu presiune de lucru de 10 bar.

Această execuție de teu redus deservește punctul din rețea unde debitul scade semnificativ: intrarea preia magistrala, iar ramura și continuarea traseului coboară împreună la un diametru mai mic. Cele șase variante acoperă trecerile de la 20x16x16 până la 50x40x40 mm. Fiecare capăt se presează radial, cu inel din oțel inoxidabil, două garnituri O-ring din EPDM și vizor de inspecție propriu. Funcția LBP scoate la iveală orice îmbinare nepresată încă de la proba de presiune.

Specificații tehnice

• Cod produs: FAZ4T20A16A16AE0
• Tip fiting: teu redus (ramură și ieșire de trecere reduse)
• Material corp: alamă nichelată
• Etanșare: 2 garnituri O-ring din EPDM per capăt
• Inel de presare: oțel inoxidabil, cu blocator de țeavă
• Funcții: LBP (Leak Before Press), MULTITOOL
• Profile fălci compatibile: TH, U, F, VP, H (16-32 mm); TH (40-63 mm)
• Dimensiune (trecere x ramură x trecere): 20x16x16 mm
• Presiune de lucru sistem: 10 bar
• Compatibilitate: țevi multistrat PE-RT/AL/PE-RT CLEVERFIT Radial
• Ambalare: 5 buc./ambalaj, 30 buc./palet
• Unitate de măsură: buc.

Beneficii

• Reducere și ramificare într-o singură piesă - fără reducții suplimentare înseriate
• Șase combinații, de la 20x16x16 la 50x40x40 mm, pentru dimensionarea corectă a rețelei
• Etanșare dublată cu câte două O-ringuri EPDM pe fiecare dintre cele trei capete
• Funcția LBP previne etanșeitatea aparentă a îmbinărilor nepresate
• Corp din alamă nichelată, rezistent la coroziune

Întrebări frecvente

Cum citesc dimensiunile acestui teu redus?

Valorile descriu capetele în ordine: intrarea pe trecere, ramura laterală și ieșirea de trecere. La varianta 26x20x20, de exemplu, magistrala de 26 mm alimentează o ramură de 20 mm și continuă tot cu 20 mm. Ambele ieșiri sunt deci reduse față de diametrul de intrare al fitingului.

Când aleg această execuție față de un teu redus doar pe ramură?

Alegeți-o atunci când, după punctul de ramificație, debitul rămas pe trecere scade suficient încât și continuarea traseului să merite un diametru mai mic. Dacă traseul principal trebuie să continue neschimbat, folosiți varianta redusă doar pe ramura laterală, disponibilă tot în gama CLEVERFIT Radial.

Ce fălci de presare folosesc la montaj?

La capetele cu diametre de 16-32 mm funcția MULTITOOL permite fălci cu profil TH, U, F, VP sau H, iar la capetele de 40 și 50 mm se folosește profilul TH. Fiecare capăt se presează cu falca de diametrul lui, după calibrarea țevii și verificarea poziției în vizorul de inspecție.
