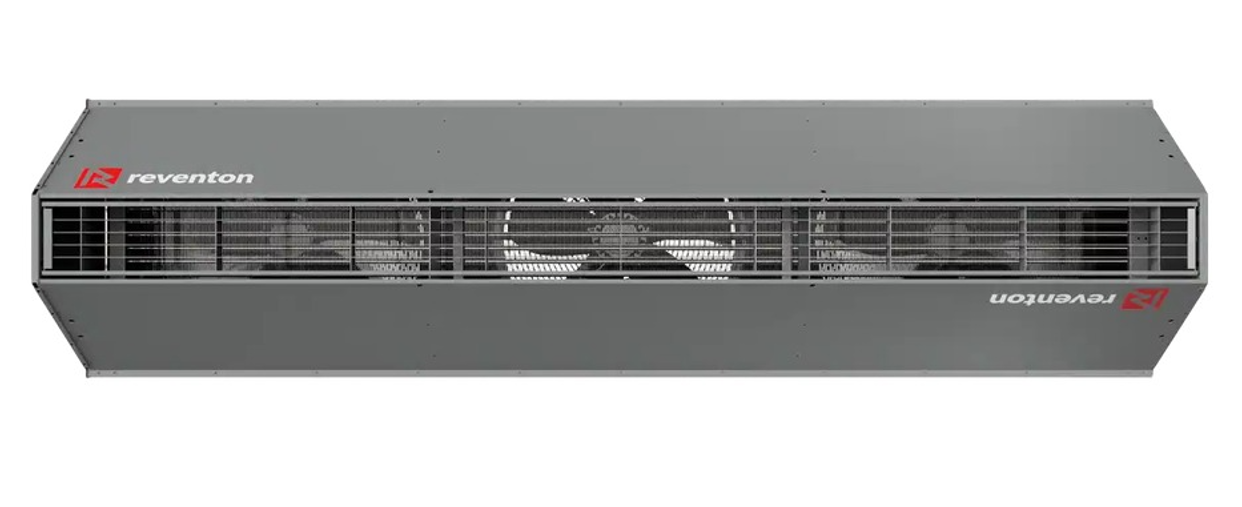

Perdea de aer industriala Reventon HUMMER 200W-EC cu apa calda, motor EC 42,8 kW 230 V, montaj vertical sau orizontal

Reventon HUMMER 200W-EC este o perdea de aer industrială de 2 m cu apă caldă și trei ventilatoare cu motor EC. Livrează 42,8 kW la agent 90/70 °C, are debit de aer de 12400 m³/h, rază de acțiune de 7,5 m și alimentare monofazată de 230 V.

Debitul de 12400 m³/h al lui HUMMER 200W-EC creează o barieră densă de aer pe porțile de până la 2 m lățime și 7,5 m înălțime. Cele trei motoare EC se reglează continuu, așa că perdeaua poate lucra la debit redus când poarta stă mai mult închisă. Schimbătorul cu un rând are 3,02 l de apă; la agent 70/50 °C și aer aspirat la 0 °C dă 31,3 kW, iar aerul iese cu 7,0 °C. Întreaga unitate cântărește 71 kg.

Specificații tehnice

• Putere termică nominală (agent 90/70 °C, aer aspirat 0 °C, debit maxim): 42,8 kW
• Plaja de putere termică: 5,42-56,3 kW
• Putere termică la agent 80/60 °C: 37,0 kW (aer 0 °C), 31,2 kW (aer 10 °C), 25,5 kW (aer 20 °C)
• Putere termică la agent 50/40 °C: 23,8 kW (aer 0 °C), 18,1 kW (aer 10 °C)
• Putere termică la agent 40/30 °C: 18,1 kW (aer 0 °C), 12,5 kW (aer 10 °C)
• Debit maxim de aer: 12400 m³/h
• Rază de acțiune a perdelei: 7,5 m
• Schimbător de căldură: cupru-aluminiu, 1 rând, volum de apă 3,02 l
• Temperatură maximă a agentului termic: 120 °C
• Presiune maximă de lucru: 1,6 MPa (16 bar)
• Racorduri: 3/4"
• Alimentare: 1~230 V / 50 Hz
• Putere motor: 1290 W
• Curent nominal: 8,82 A
• Turație: 1.400 rpm
• Ventilatoare: 3 ventilatoare axiale cu rotor din polipropilenă și motor EC monofazat fără perii, comandat prin semnal 1,5-10 V
• Grad de protecție motor: IP54
• Nivel de zgomot la 5 m: 69 dB
• Dimensiuni (L x Î x A): 2000 x 523,5 x 523 mm
• Greutate netă: 71 kg
• Carcasă: oțel zincat vopsit în câmp electrostatic; grilă de refulare reglabilă manual în limita ± 15°
• Temperatura aerului vehiculat: -25…60 °C, umiditate relativă ≤ 90%

Cum știi că este modelul potrivit

Acest model este potrivit dacă:

• Poarta nu depășește 2 m lățime (sau se acoperă cu mai multe perdele) și 7,5 m înălțime
• Ai nevoie de 25,5-37,0 kW la agent 80/60 °C, cu aer aspirat între 20 °C și 0 °C
• Pompa de circulație poate asigura 1,64 m³/h la 80/60 °C, cu 29 kPa pe schimbător
• Vrei ca debitul să fie comandat continuu dintr-un programator de grup
• Instalația electrică de 230 V suportă 8,82 A pe perdea

Beneficii

• Debit mare de aer - 12400 m³/h, pentru o barieră densă pe toată lățimea porții
• Reglaj continuu - motoare EC fără perii, comandate prin semnal 1,5-10 V
• Rază de 7,5 m - potrivită pentru porți industriale înalte
• Pompă de căldură compatibilă - 18,1 kW la agent 40/30 °C și aer aspirat la 0 °C
• Trei perdele pe un programator - comandă centralizată din HMI EC BMS

Automatizare și accesorii compatibile

Un programator HMI EC BMS controlează până la 3 perdele HUMMER 200W-EC și se poate monta aparent în cutia HMI. Senzorul de ușă HUMMER se adaugă ca accesoriu. Vana cu 3 căi cu actuator HC 3/4" reglează automat debitul de apă, furtunurile flexibile HC 3/4" fac racordarea, iar întrerupătorul de service MS 230 V permite oprirea sigură.

De reținut

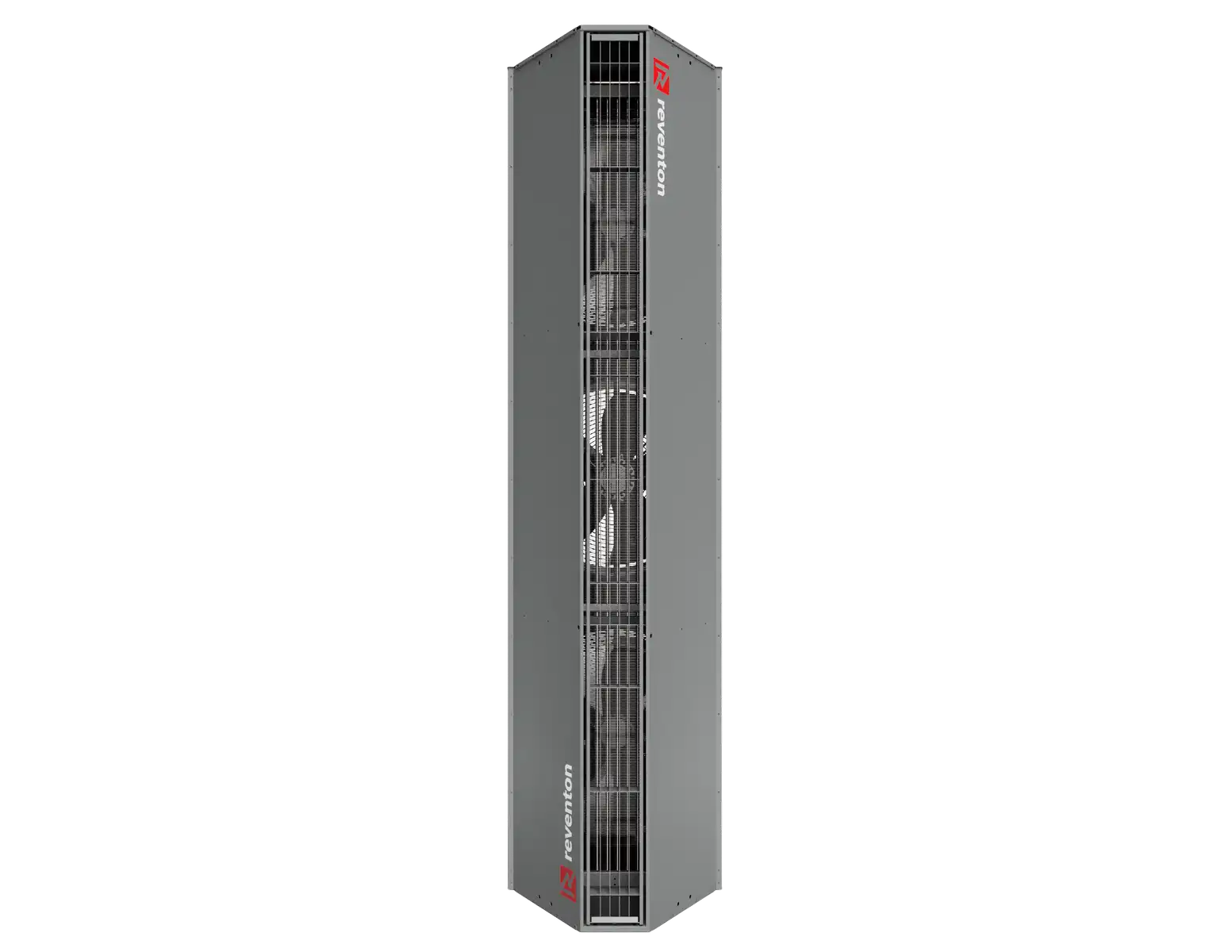

• La montaj vertical, racordurile de apă rămân sus, iar pe circuit este recomandat un separator de aer.
• Schimbătorul nu este protejat la îngheț; un agent cu maximum 50% glicol este admis, cu o cădere de presiune mai mare.
• Pentru a regla grila de refulare este nevoie de acces din ambele părți, deci reglajul se face înainte de montaj.
