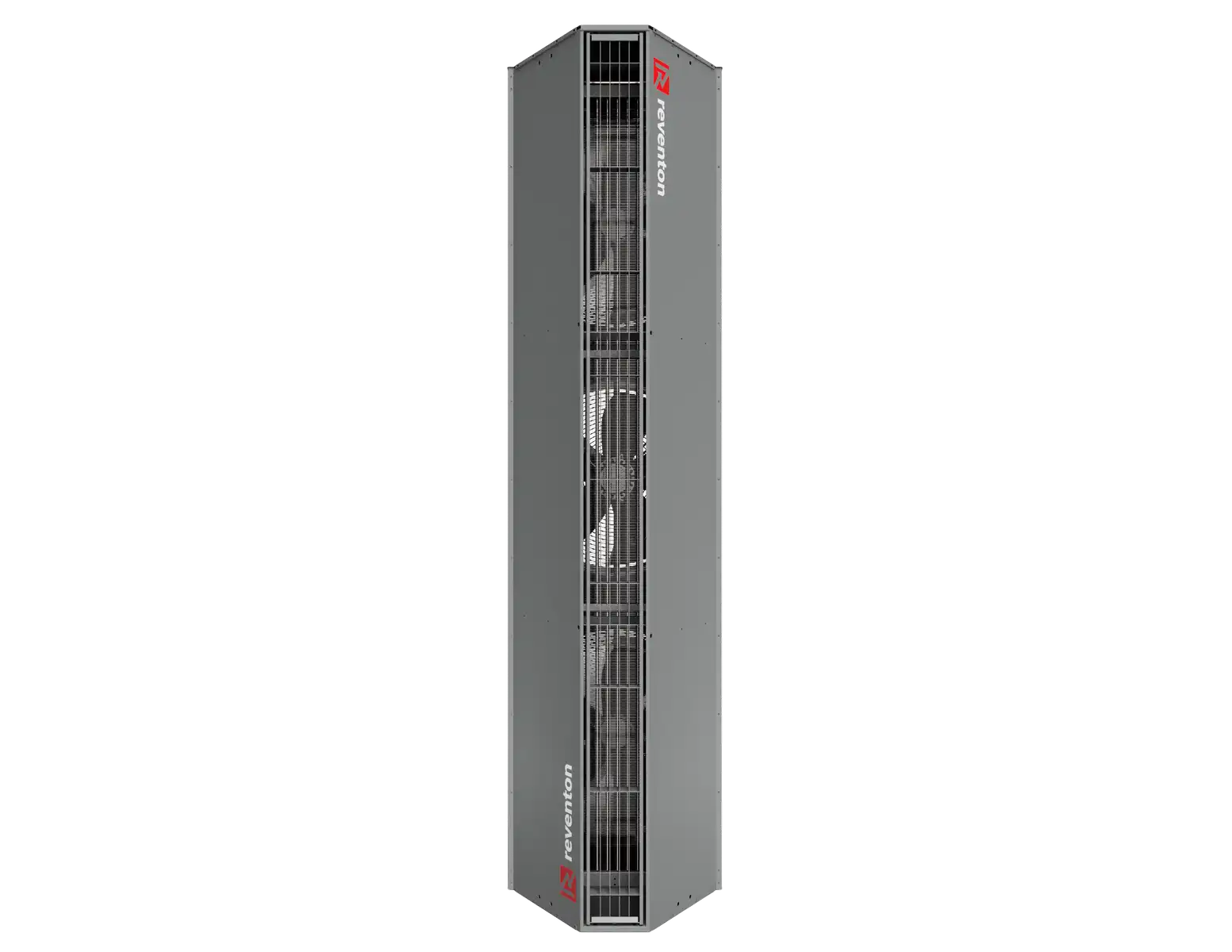

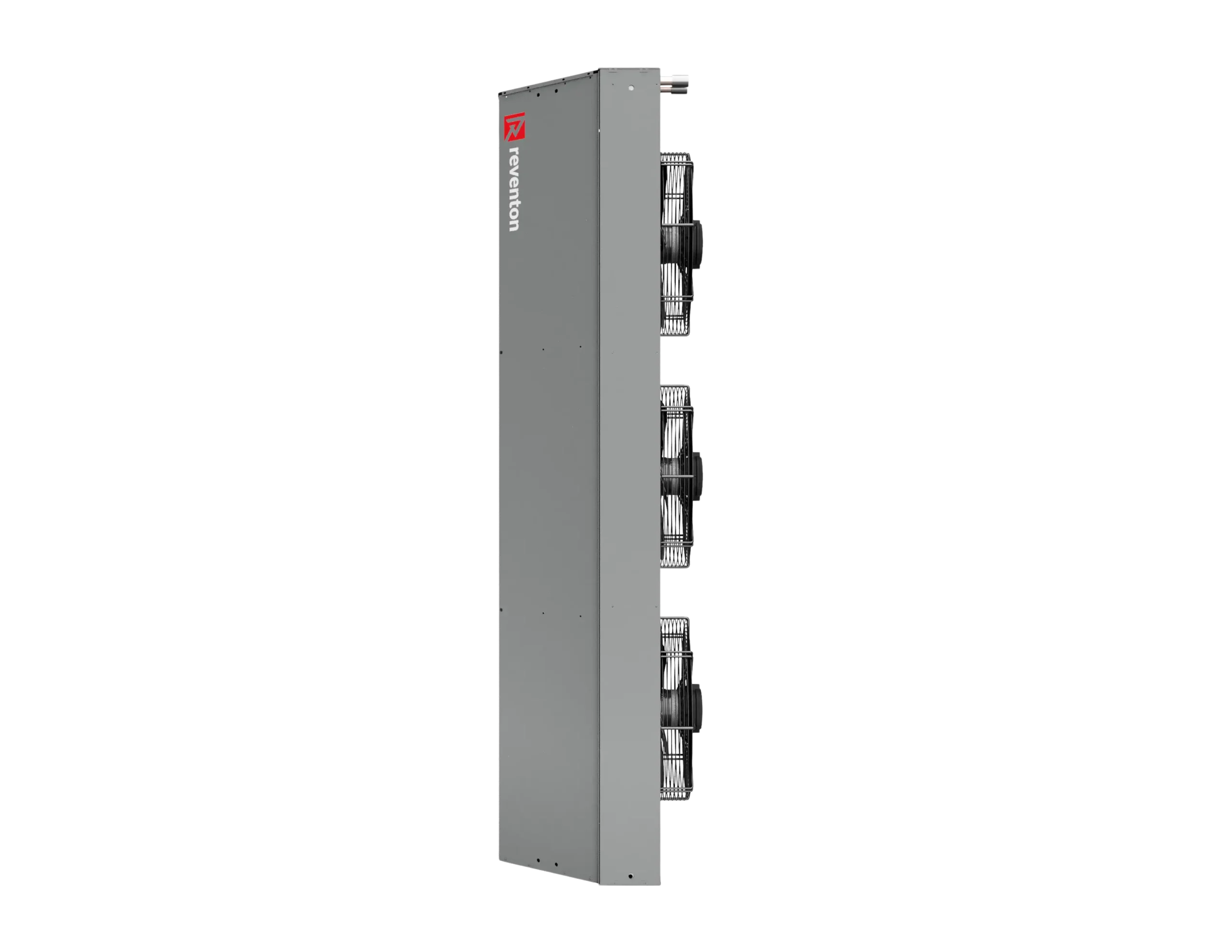

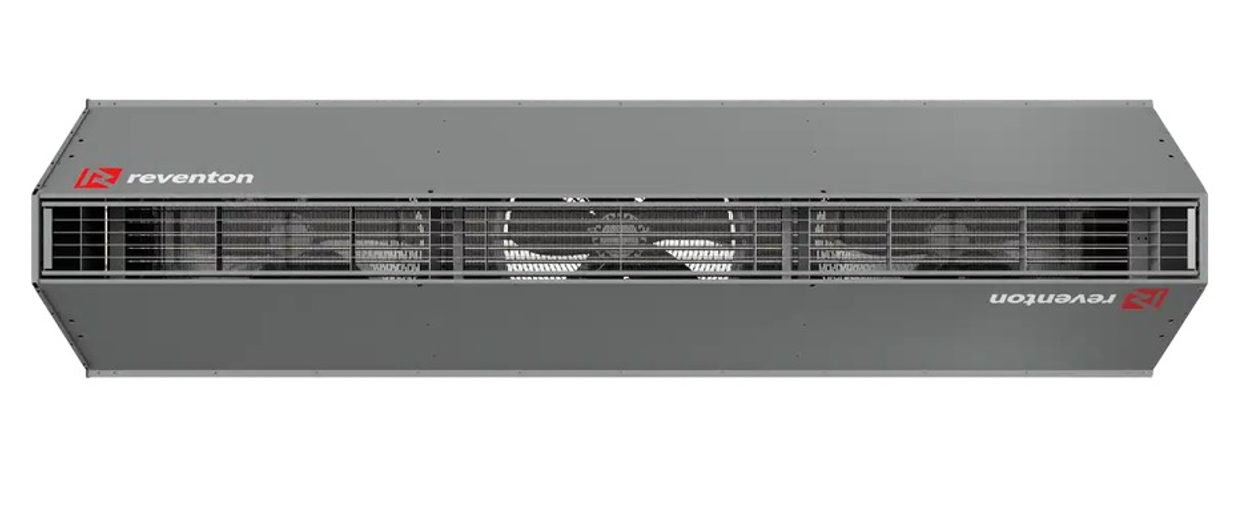

Perdea de aer industriala Reventon HUMMER 200W-EC 2R cu apa calda, motor EC 89,9 kW 230 V, montaj vertical sau orizontal

Reventon HUMMER 200W-EC 2R este o perdea de aer industrială de 2 m, cu trei motoare EC și schimbător de apă caldă cu două rânduri. Are putere termică nominală de 89,9 kW la agent 90/70 °C, debit de aer de 11200 m³/h și rază de acțiune de 7,5 m.

HUMMER 200W-EC 2R este gândită pentru porțile mari ale depozitelor și halelor de producție, unde aerul rece care intră trebuie și încălzit. Plaja de putere ajunge la 118,5 kW, iar la agent 80/60 °C și aer aspirat la 0 °C perdeaua livrează 78,0 kW, cu aer refulat de 19,3 °C. Cele trei motoare EC se reglează continuu, iar schimbătorul cu 5,75 l de apă se racordează prin conexiuni de 3/4". Unitatea cântărește 75 kg.

Specificații tehnice

• Putere termică nominală (agent 90/70 °C, aer aspirat 0 °C, debit maxim): 89,9 kW
• Plaja de putere termică: 10,1-118,5 kW
• Putere termică la agent 80/60 °C: 78,0 kW (aer 0 °C), 65,7 kW (aer 10 °C), 53,5 kW (aer 20 °C)
• Putere termică la agent 50/40 °C: 50,1 kW (aer 0 °C), 38,1 kW (aer 10 °C)
• Putere termică la agent 40/30 °C: 38,2 kW (aer 0 °C), 26,2 kW (aer 10 °C)
• Debit maxim de aer: 11200 m³/h
• Rază de acțiune a perdelei: 7,5 m
• Schimbător de căldură: cupru-aluminiu, 2 rânduri, volum de apă 5,75 l
• Temperatură maximă a agentului termic: 120 °C
• Presiune maximă de lucru: 1,6 MPa (16 bar)
• Racorduri: 3/4"
• Alimentare: 1~230 V / 50 Hz
• Putere motor: 1290 W
• Curent nominal: 8,82 A
• Turație: 1400 rpm
• Ventilatoare: 3 ventilatoare axiale cu rotor din polipropilenă și motor EC monofazat fără perii, comandat prin semnal 1,5-10 V
• Grad de protecție motor: IP54
• Nivel de zgomot la 5 m: 68 dB
• Dimensiuni (L x Î x A): 2000 x 523,5 x 523 mm
• Greutate netă: 75 kg
• Carcasă: oțel zincat vopsit în câmp electrostatic; grilă de refulare reglabilă manual în limita ± 15°
• Temperatura aerului vehiculat: -25…60 °C, umiditate relativă ≤ 90%

Cum știi că este modelul potrivit

• Poarta are până la 2 m lățime și 7,5 m înălțime, sau mai multe perdele se îmbină pe lățime
• Necesarul porții este de 53,5-78,0 kW la agent 80/60 °C, cu aer aspirat între 20 °C și 0 °C
• Pompa de circulație poate asigura 3,45 m³/h la 80/60 °C și 48 kPa pe schimbător
• La 50/40 °C, ai nevoie de 38-50 kW
• Ai 230 V monofazat, cu 8,82 A disponibili pe perdea

Beneficii

• Putere mare pe o poartă de 2 m - 89,9 kW nominal, plajă până la 118,5 kW
• Aer refulat de 19,3 °C la aer aspirat de 0 °C și agent 80/60 °C
• Trei motoare EC cu reglaj continuu, pentru adaptarea debitului
• Rază de 7,5 m pentru porți industriale înalte
• Comandă centralizată - trei perdele pe un programator HMI EC BMS

Automatizare și accesorii compatibile

Un programator HMI EC BMS comandă până la 3 perdele HUMMER 200W-EC 2R și se poate monta în cutia HMI aparentă. Senzorul de ușă HUMMER este accesoriul seriei. Debitul de agent se reglează cu vana cu 3 căi cu actuator HC 3/4", racordarea se face cu furtunurile flexibile HC 3/4", iar întrerupătorul de service MS 230 V asigură separarea alimentării.

De reținut

• Schimbătorul nu are protecție antiîngheț; pentru spațiile expuse înghețului este recomandat un agent cu antigel (maximum 50% glicol), cu o cădere de presiune mai mare.
• La 50/40 °C, căderea de presiune pe schimbător ajunge la 79 kPa, de care se ține cont la alegerea pompei.
• Montajul se face de două persoane, pe structuri dimensionate pentru 75 kg.
