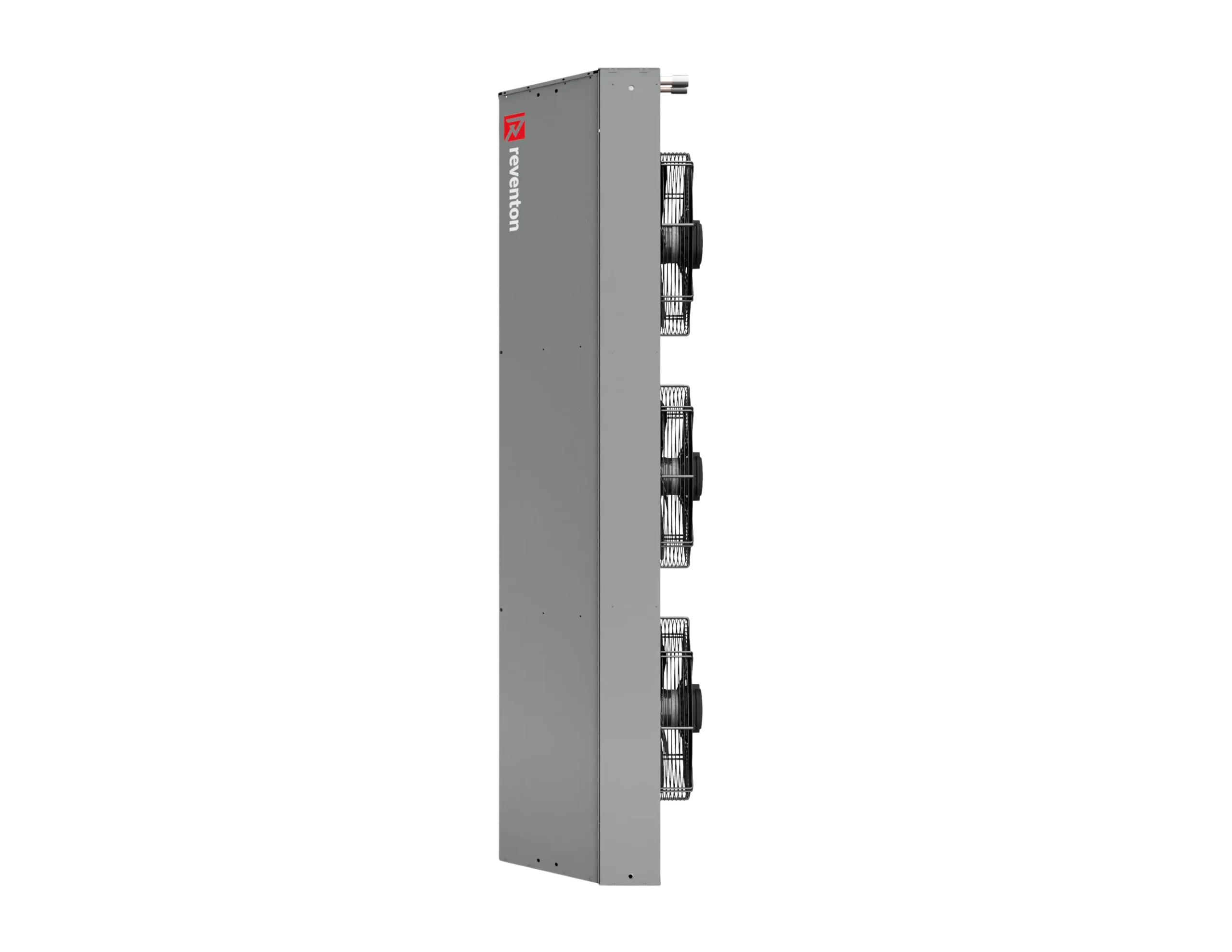

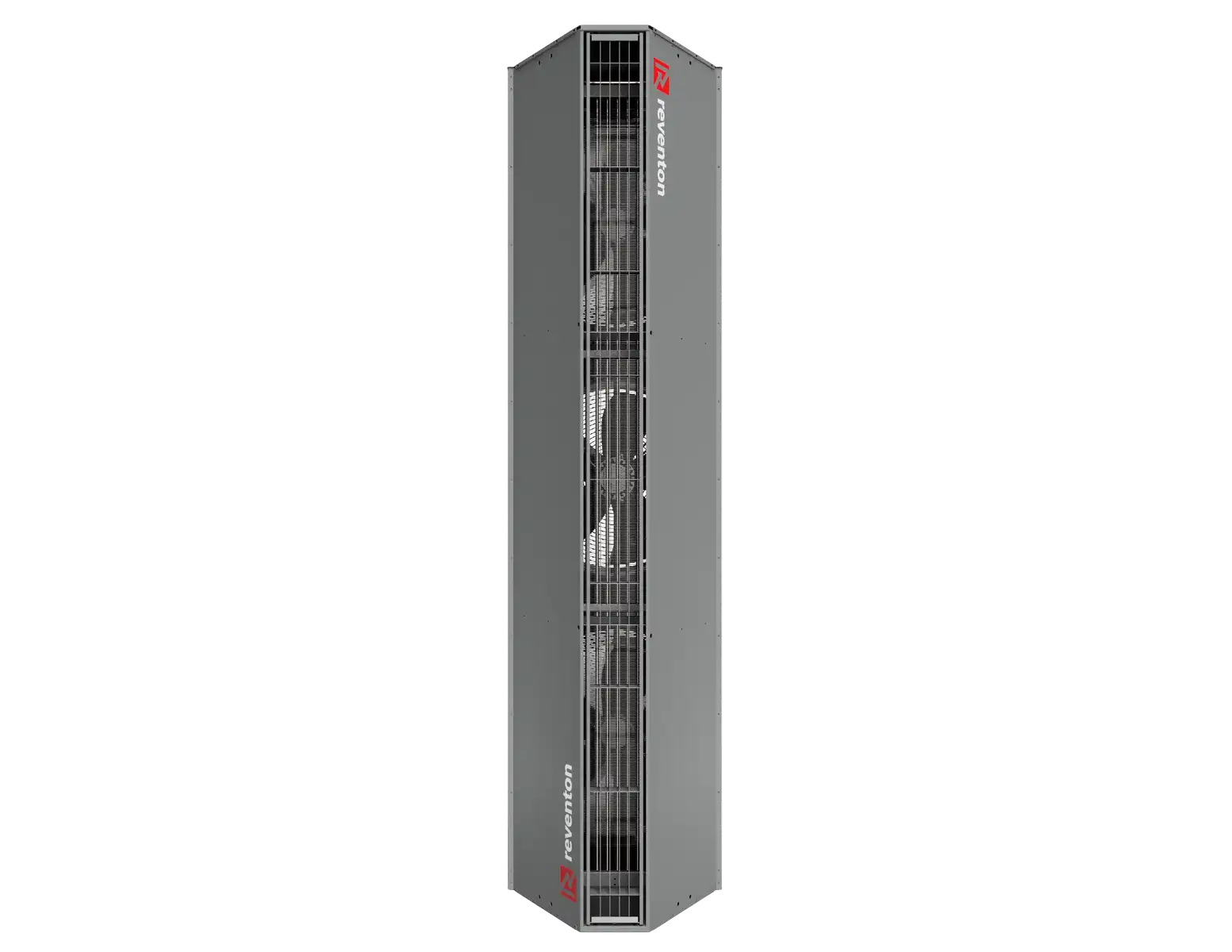

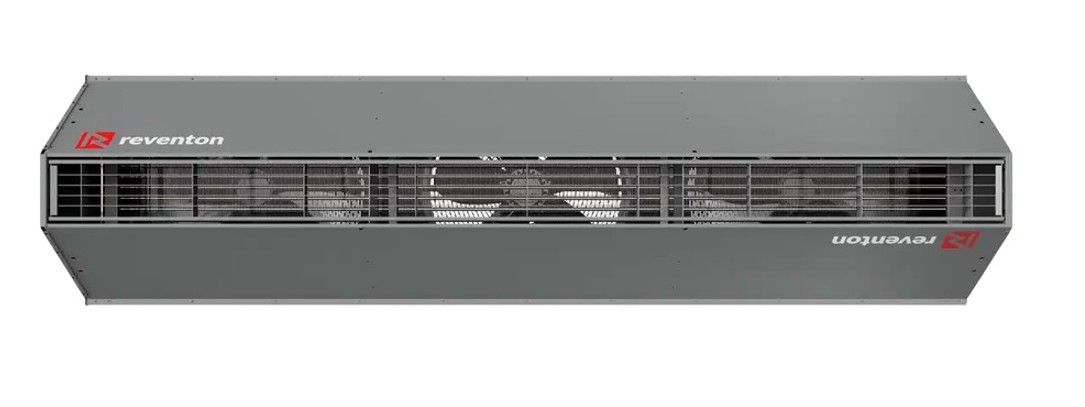

Perdea de aer industriala Reventon HUMMER 200W-1P cu apa calda 37,6 kW 230 V, montaj vertical sau orizontal

Reventon HUMMER 200W-1P este o perdea de aer industrială de 2 m, alimentată cu apă caldă, pentru porțile depozitelor și halelor de producție. Livrează 37,6 kW la agent 90/70 °C, are trei ventilatoare cu motor AC de 230 V și un debit de aer de până la 8.500 m³/h.

Cu trei ventilatoare pe o carcasă de 2000 mm, HUMMER 200W-1P acoperă porți de până la 2 m lățime dintr-un singur aparat, iar jetul ajunge la 7 m în treapta maximă. Schimbătorul cu un rând conține 3,02 l de apă și lucrează cu agent de la centrală, cazan sau pompă de căldură; la 40/30 °C și aer aspirat la 0 °C, perdeaua încă livrează 15,9 kW. Pentru porțile rulante late se pot alinia mai multe perdele, astfel încât jetul să acopere tot golul fără întreruperi.

Specificații tehnice

• Putere termică nominală (agent 90/70 °C, aer aspirat 0 °C): 37,6 / 31,4 / 28,4 kW (treapta III / II / I)
• Plaja de putere termică: 4,2-52,4 kW
• Putere termică la agent 80/60 °C, treapta III: 32,6 kW (aer 0 °C), 27,4 kW (aer 10 °C), 22,4 kW (aer 20 °C)
• Putere termică la agent 50/40 °C: 20,9 kW (aer 0 °C), 15,9 kW (aer 10 °C)
• Putere termică la agent 40/30 °C: 15,9 kW (aer 0 °C), 11,0 kW (aer 10 °C)
• Debit maxim de aer: 8.500 / 7.000 / 5.500 m³/h
• Rază de acțiune a perdelei: 7,0 / 6,5 / 6,0 m
• Schimbător de căldură: cupru-aluminiu, 1 rând, volum de apă 3,02 l
• Temperatură maximă a agentului termic: 120 °C
• Presiune maximă de lucru: 1,6 MPa (16 bar)
• Racorduri: 3/4"
• Alimentare: 1~230 V / 50 Hz
• Putere motor: 1005 / 690 / 460 W
• Curent nominal: 4,38 / 3,06 / 2,04 A
• Turație: 1.256 / 928 / 639 rpm
• Ventilatoare: 3 ventilatoare axiale cu rotor din oțel și motor AC monofazat cu 3 trepte
• Grad de protecție motor: IP54
• Nivel de zgomot la 5 m: 69 dB
• Dimensiuni (L x Î x A): 2.000 x 540 x 523 mm
• Greutate netă: 70 kg
• Carcasă: oțel zincat vopsit în câmp electrostatic; grilă de refulare reglabilă manual în limita ± 15°
• Temperatura aerului vehiculat: -25…60 °C, umiditate relativă ≤ 90%

Cum știi că este modelul potrivit

Acest model este potrivit dacă:

• Poarta are cel mult 2 m lățime, sau mai multe perdele pot fi aliniate pe toată lungimea ei
• Golul nu este mai înalt de 7 m la montaj orizontal
• Zona porții are nevoie de 22,4-32,6 kW la agent 80/60 °C, cu aer aspirat între 20 °C și 0 °C
• Rețeaua de apă poate asigura un debit de 1,44 m³/h la 80/60 °C, cu o cădere de presiune de 23 kPa
• Alimentarea disponibilă este monofazată, 230 V

Beneficii

• Acoperire largă - trei ventilatoare pe 2 m lungime, cu un singur racord de apă
• Debit reglabil în trepte - 8.500, 7.000 sau 5.500 m³/h, cu rază de 7,0 / 6,5 / 6,0 m
• Compatibilă cu surse de temperatură joasă - 20,9 kW la agent 50/40 °C și aer aspirat la 0 °C
• Jet orientabil - grila de refulare se reglează în limita ± 15° față de axa ușii
• Montaj modular - mai multe perdele se îmbină pentru porți late

Automatizare și accesorii compatibile

Controlerul cu termostat HMI CURTAIN BMS comandă o singură perdea HUMMER 200W-1P; pentru grupuri, trei module releu RM-16A ridică numărul la 4 perdele pe un controler. Senzorul de ușă HUMMER este accesoriul dedicat seriei. Vana cu 3 căi cu actuator HC 3/4" automatizează alimentarea cu agent termic, furtunurile flexibile HC 3/4" fac legătura cu conductele, iar întrerupătorul de service MS 230 V asigură oprirea sigură la intervenții.

De reținut

• Între ventilatoare și peretele din spate trebuie păstrat minimum 0,5 m, iar grila de refulare se aduce cât mai aproape de golul ușii.
• La montajul vertical, pe circuitul de apă este recomandat un separator de aer, care nu este inclus.
• Circuitul de apă trebuie protejat la îngheț: perdeaua nu are protecție antiîngheț, iar cu agent glicolat (maximum 50%) căderea de presiune crește.
• Cântărește 70 kg; montajul se face de două persoane, pe o structură dimensionată pentru această greutate.
