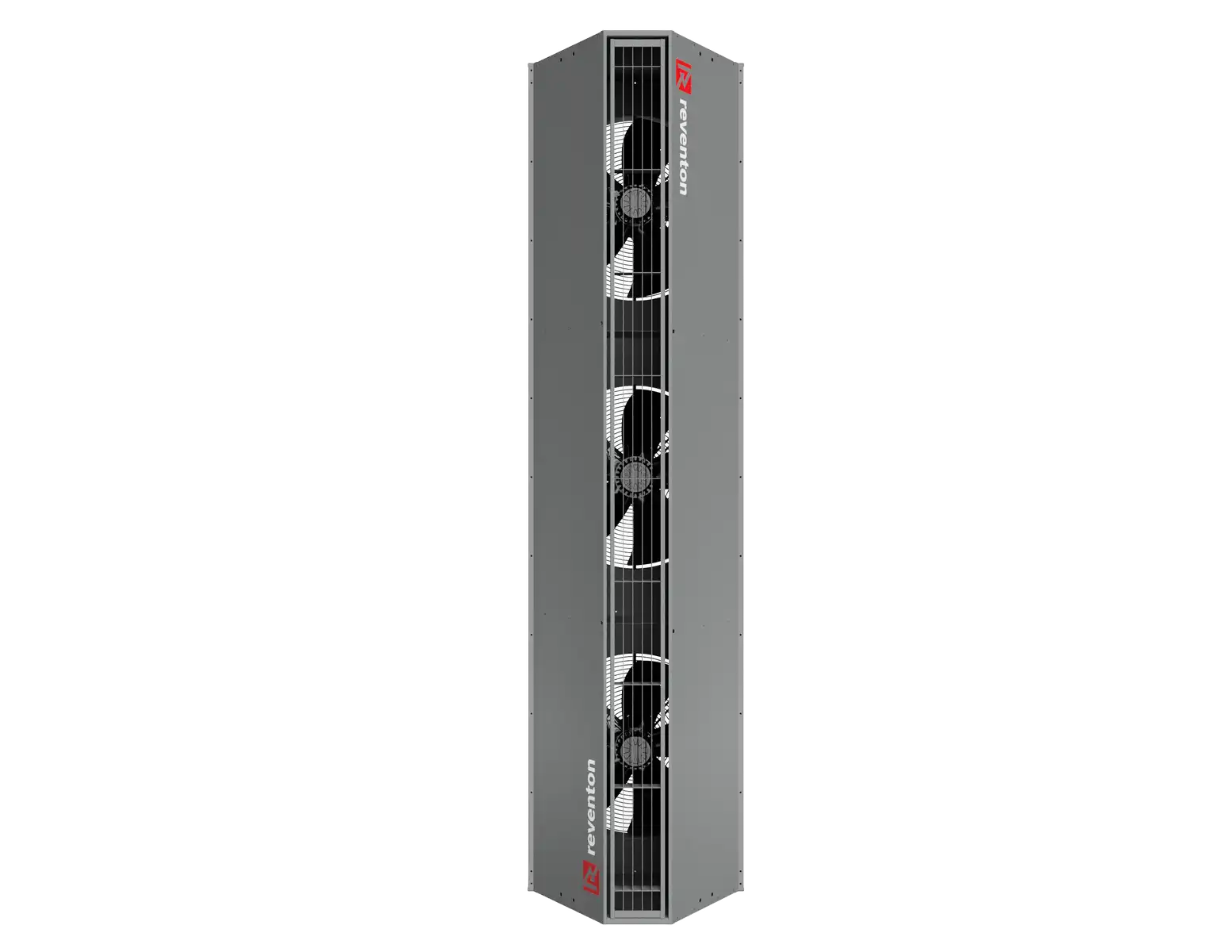

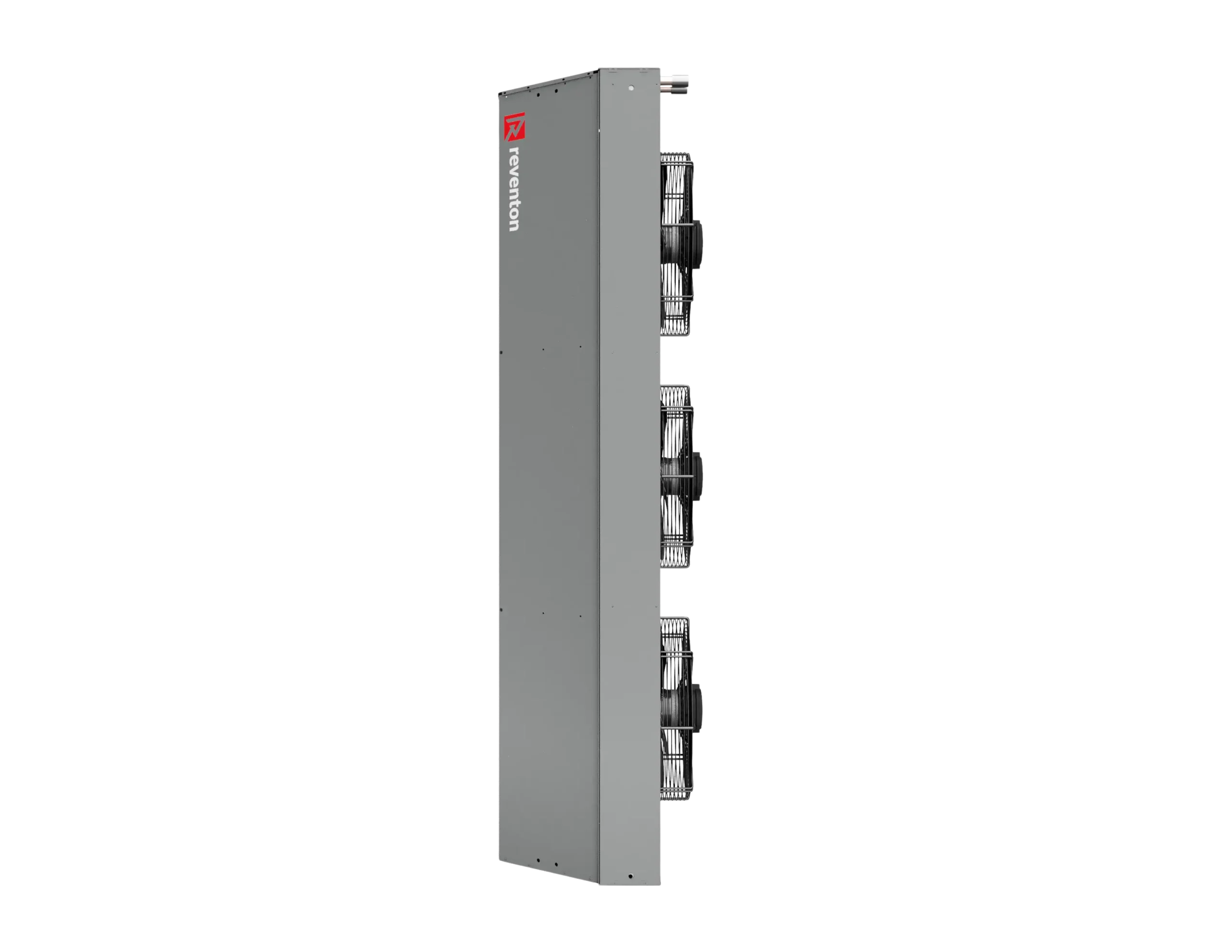

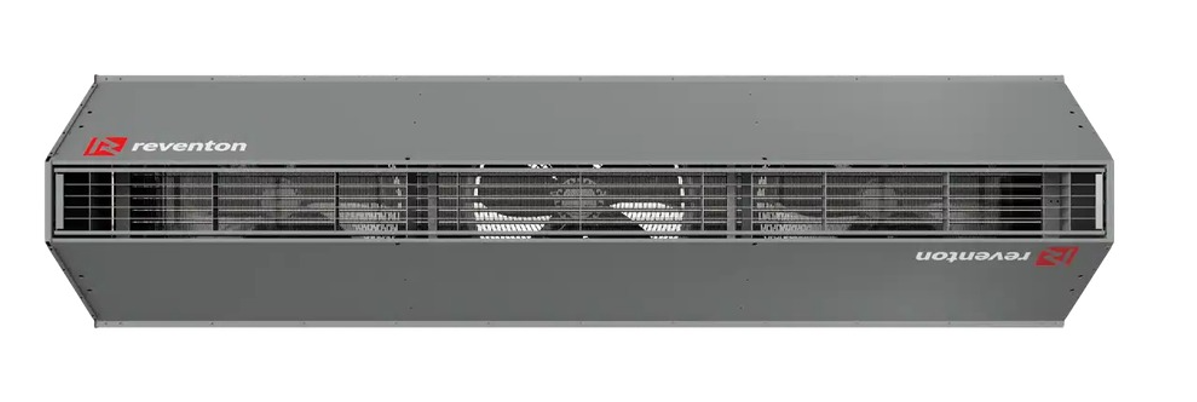

Perdea de aer industriala Reventon HUMMER 200E-3P incalzire electrica 21,0 kW 400 V, montaj vertical sau orizontal

Reventon HUMMER 200E-3P este o perdea de aer industrială electrică de 2 m, cu element de încălzire PTC de 21 kW și alimentare trifazată de 400 V. Are trei ventilatoare AC, debit de aer de până la 9500 m³/h și rază de acțiune de 7 m.

HUMMER 200E-3P acoperă porți de până la 2 m lățime cu un jet încălzit electric, fără racord la instalația de apă caldă. Elementul PTC de 21 kW se autoreglează după debitul de aer, iar la treapta III și aer aspirat la 10 °C aerul refulat ajunge la 24,2 °C. Cele trei ventilatoare cu motor AC lucrează în trei trepte, de la 6100 la 9500 m³/h, iar perdeaua cântărește 66 kg.

Specificații tehnice

• Putere de încălzire: 21,0 kW, element PTC autoreglabil
• Curent element de încălzire: 30 A
• Temperatura aerului refulat (treapta III, 9500 m³/h): 15,2 °C la aer aspirat 0 °C, 24,2 °C la 10 °C, 33,2 °C la 20 °C
• Debit maxim de aer: 9500 / 7800 / 6100 m³/h
• Rază de acțiune a perdelei: 7,0 m
• Alimentare: 3~400 V / 50 Hz
• Putere motor: 980 / 690 / 450 W
• Curent nominal motor: 4,26 / 3,0 / 2,04 A
• Ventilatoare: 3 ventilatoare axiale cu motor AC cu 3 trepte de turație
• Grad de protecție motor: IP54
• Nivel de zgomot la 5 m: 70 dB
• Dimensiuni (L x Î x A): 2000 x 523,5 x 523 mm
• Greutate netă: 66 kg
• Carcasă: oțel zincat vopsit în câmp electrostatic; grilă de refulare reglabilă manual în limita ± 15°
• Temperatura aerului vehiculat: -25…60 °C, umiditate relativă ≤ 90%

Cum știi că este modelul potrivit

• Poarta are până la 2 m lățime și 7 m înălțime
• Nu există agent termic la poartă, dar există rețea trifazată de 400 V
• Circuitul electric poate asigura 30 A pentru elementul de încălzire
• Ai nevoie de până la 21 kW pentru încălzirea aerului la poartă
• Peretele sau tavanul pe care se montează suportă 66 kg

Beneficii

• 21 kW încălzire electrică - element PTC autoreglabil
• Aer refulat de 15,2 °C chiar și cu aer aspirat de 0 °C, în treapta III
• Trei ventilatoare, trei trepte - 9.500 / 7.800 / 6.100 m³/h
• Comandă de grup - până la 10 perdele electrice pe un programator HMI VOLT BMS
• Montaj modular - perdelele se îmbină pentru porți late

Automatizare și accesorii compatibile

Programatorul HMI VOLT BMS se conectează la placa unei perdele (master) și comandă, prin legare în serie, până la 10 perdele HUMMER electrice. Programatorul se poate monta aparent în cutia HMI. Senzorul de ușă HUMMER se adaugă ca accesoriu, iar întrerupătorul de service MS 400 V permite separarea sigură a alimentării trifazate.

De reținut

• Instalația electrică trebuie să includă un întrerupător diferențial de 300 mA, ca protecție la incendiu, și un întrerupător pentru separarea completă a alimentării.
• Cablul de alimentare al ventilatoarelor se duce în cutia electrică dintre ventilatoare și se conectează la placa electronică, conform schemei.
• Între ventilatoare și peretele din spate se lasă cel puțin 0,5 m, iar grila de refulare se reglează înainte de montaj.
