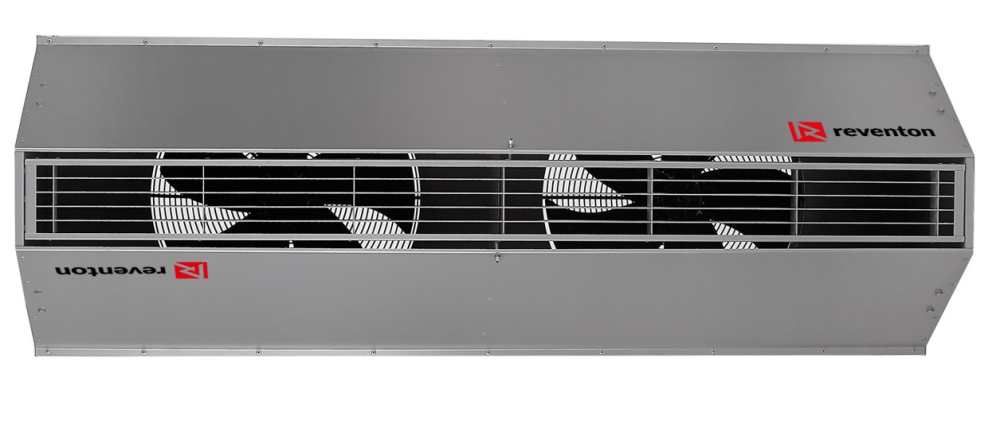

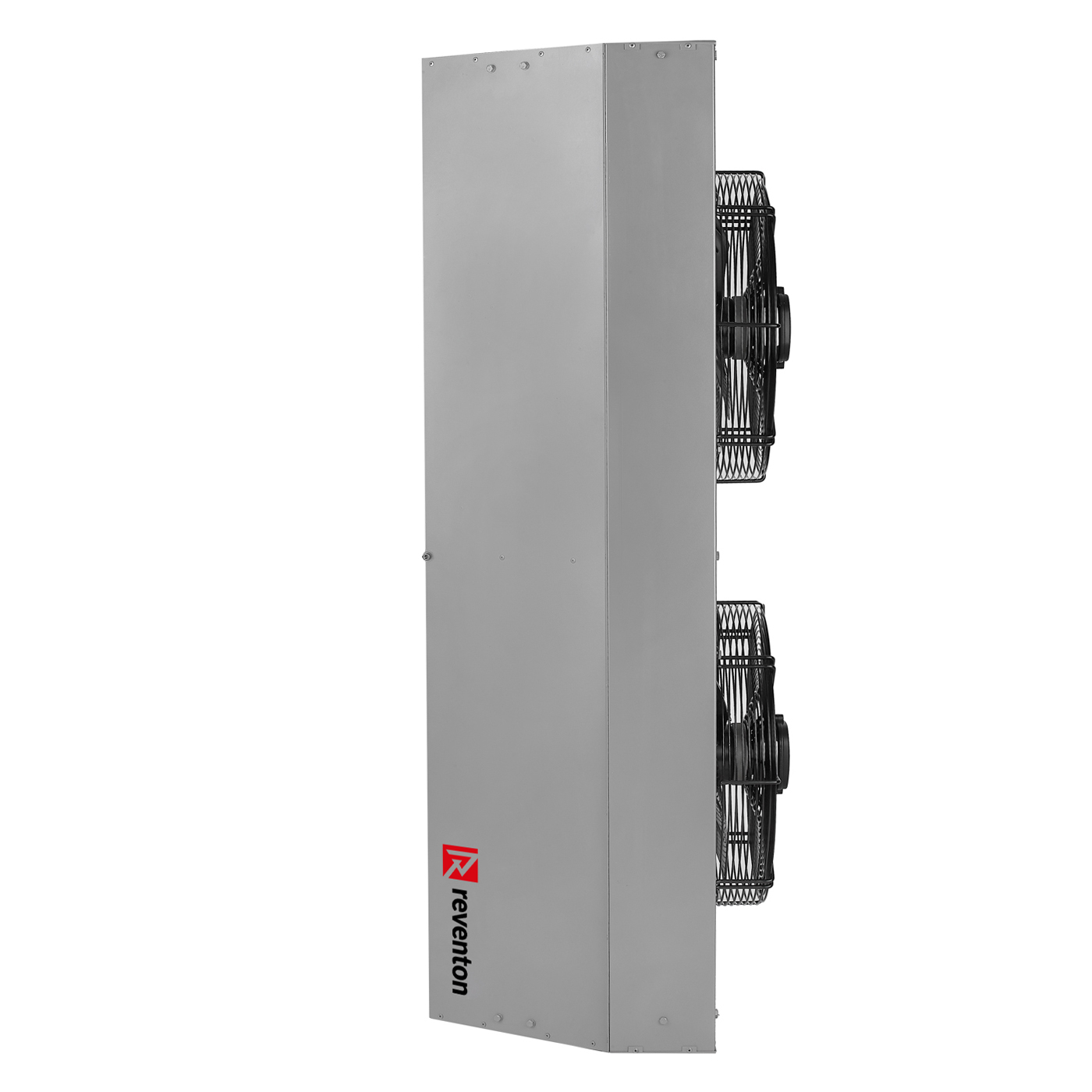

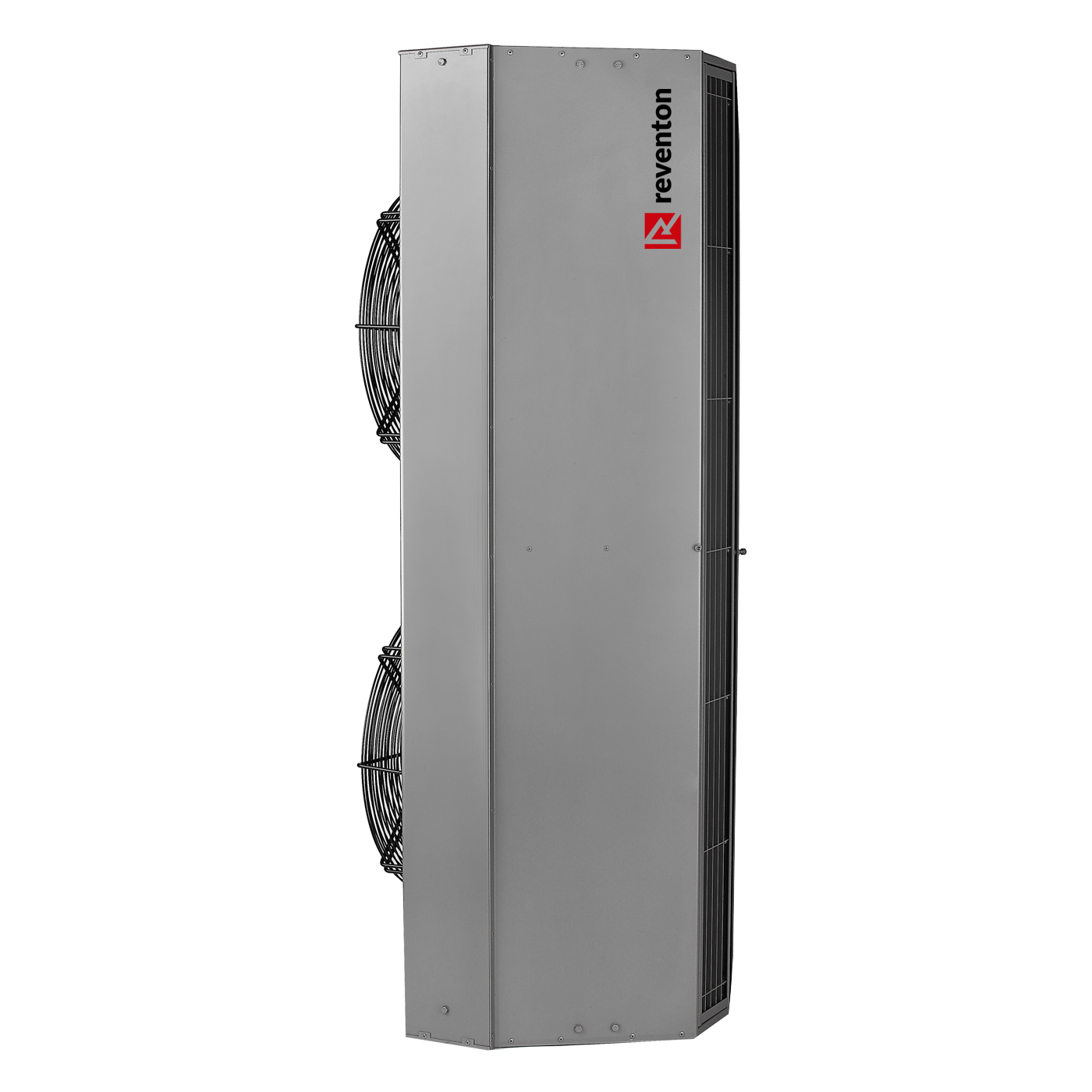

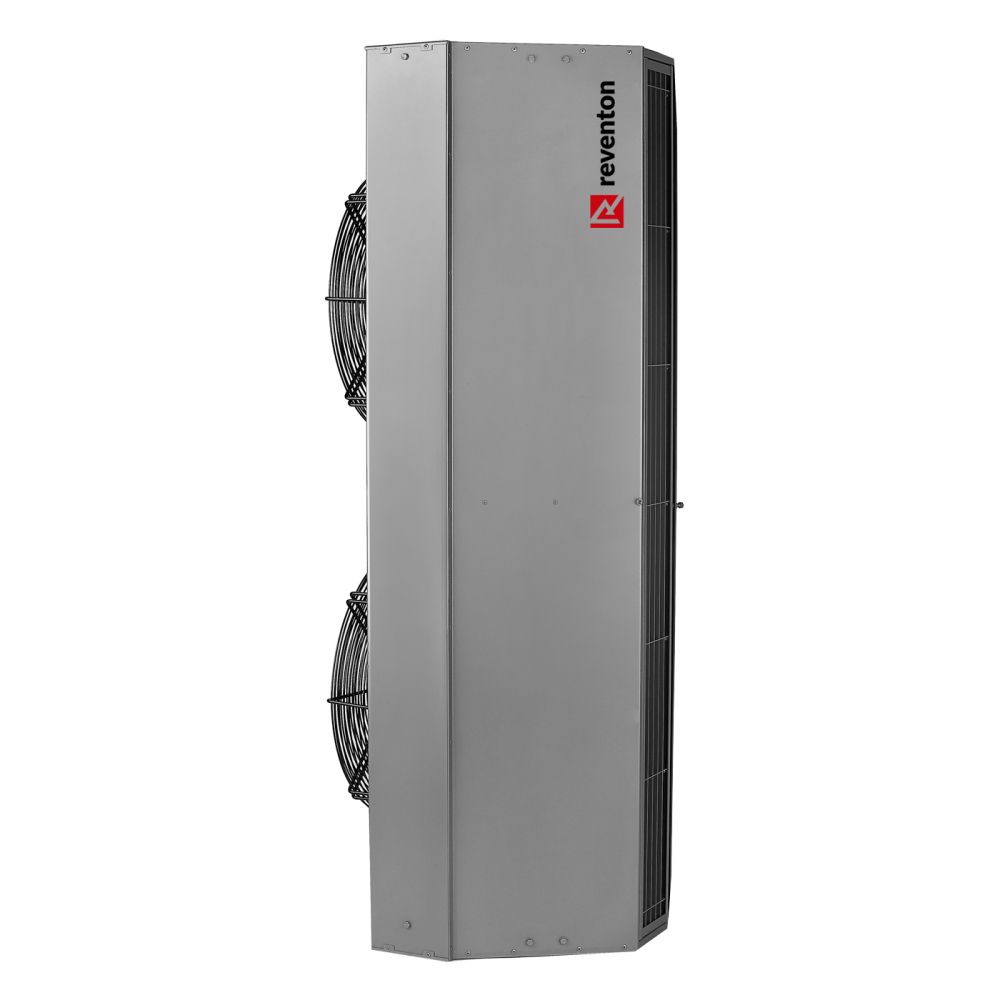

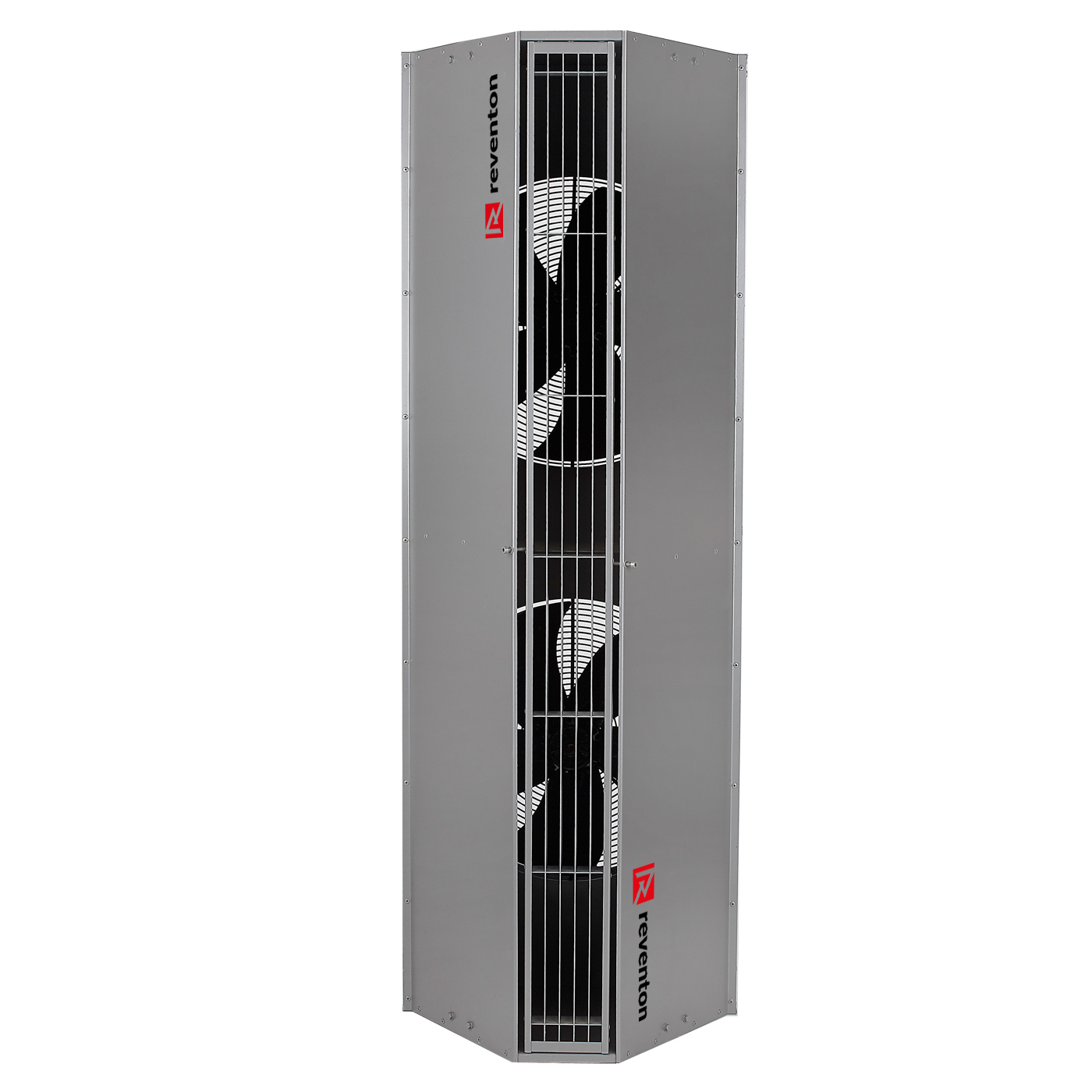

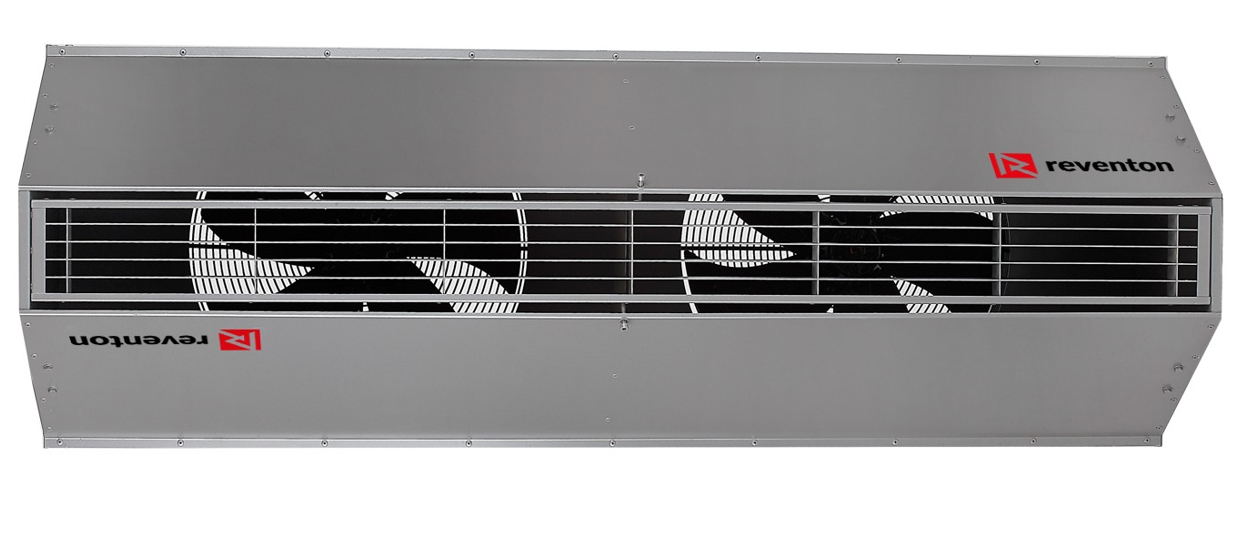

Perdea de aer industriala Reventon HUMMER 150W-EC 2R cu apa calda, motor EC 77,4 kW 230 V, montaj vertical sau orizontal

Reventon HUMMER 150W-EC 2R este o perdea de aer industrială de 1,5 m cu schimbător de apă caldă cu două rânduri și motoare EC. Are putere termică nominală de 77,4 kW la agent 90/70 °C, debit de aer de 8900 m³/h și rază de acțiune de 7 m.

Când la ușă nu e suficientă doar bariera de aer și jetul trebuie să încălzească și aerul care pătrunde, schimbătorul cu două rânduri face diferența: la agent 80/60 °C și aer aspirat la 0 °C, HUMMER 150W-EC 2R refulează aer cu 19,5 °C și livrează 66,8 kW. Motoarele EC se reglează continuu, iar cele două ventilatoare acoperă ușile de până la 1,5 m lățime. Volumul de apă al schimbătorului este de 4,35 l, cu racorduri de 3/4".

Specificații tehnice

• Putere termică nominală (agent 90/70 °C, aer aspirat 0 °C, debit maxim): 77,4 kW
• Plaja de putere termică: 8,3-102,2 kW
• Putere termică la agent 80/60 °C: 66,8 kW (aer 0 °C), 56,1 kW (aer 10 °C), 45,6 kW (aer 20 °C)
• Putere termică la agent 50/40 °C: 42,9 kW (aer 0 °C), 32,5 kW (aer 10 °C)
• Putere termică la agent 40/30 °C: 32,5 kW (aer 0 °C), 22,1 kW (aer 10 °C)
• Debit maxim de aer: 8900 m³/h
• Rază de acțiune a perdelei: 7,0 m
• Schimbător de căldură: cupru-aluminiu, 2 rânduri, volum de apă 4,35 l
• Temperatură maximă a agentului termic: 120 °C
• Presiune maximă de lucru: 1,6 MPa (16 bar)
• Racorduri: 3/4"
• Alimentare: 1~230 V / 50 Hz
• Putere motor: 850 W
• Curent nominal: 5,82 A
• Turație: 1400 rpm
• Ventilatoare: 2 ventilatoare axiale cu rotor din polipropilenă și motor EC monofazat fără perii, comandat prin semnal 1,5-10 V
• Grad de protecție motor: IP54
• Nivel de zgomot la 5 m: 65 dB
• Dimensiuni (L x Î x A): 1500 x 524 x 523 mm
• Greutate netă: 55 kg
• Carcasă: oțel zincat vopsit în câmp electrostatic; grilă de refulare reglabilă manual în limita ± 15°
• Temperatura aerului vehiculat: -25…60 °C, umiditate relativă ≤ 90%

Cum știi că este modelul potrivit

Acest model este potrivit dacă:

• Necesarul de căldură la ușă este de 45,6-66,8 kW la agent 80/60 °C, cu aer aspirat între 20 °C și 0 °C
• Lățimea golului este de cel mult 1,5 m, iar înălțimea de cel mult 7 m
• Cu pompă de căldură la 40/30 °C, ai nevoie de 22-32,5 kW
• Circuitul poate asigura 2,95 m³/h de apă la 80/60 °C, cu 32 kPa cădere de presiune
• Ai la dispoziție 230 V monofazat și un programator pentru motoare EC

Beneficii

• Aer refulat încălzit - 19,5 °C la aer aspirat de 0 °C și agent 80/60 °C
• Putere până la 102,2 kW în plaja de lucru, la agent 120/90 °C
• Reglaj continuu al debitului - motoare EC fără perii
• Patru perdele pe un programator HMI EC BMS
• Nivel de zgomot de 65 dB, măsurat la 5 m

Automatizare și accesorii compatibile

Perdeaua se comandă din programatorul HMI EC BMS, care deservește până la 4 perdele HUMMER 150W-EC 2R și se montează aparent în cutia HMI. Senzorul de ușă HUMMER completează automatizarea. Pe circuitul de agent se montează vana cu 3 căi cu actuator HC 3/4" și furtunurile flexibile HC 3/4", iar întrerupătorul de service MS 230 V întrerupe alimentarea la intervenții.

De reținut

• În lipsa protecției antiîngheț, schimbătorul se alimentează, în spațiile care pot îngheța, cu agent antigel (maximum 50% glicol), ceea ce mărește căderea de presiune.
• Programatorul HMI EC BMS se procură separat.
• La montaj vertical, racordurile de apă se poziționează sus, cu separator de aer recomandat pe circuit.
• Nu se montează în medii corozive sau explozive și nici la uși mai înalte decât raza de 7 m.
