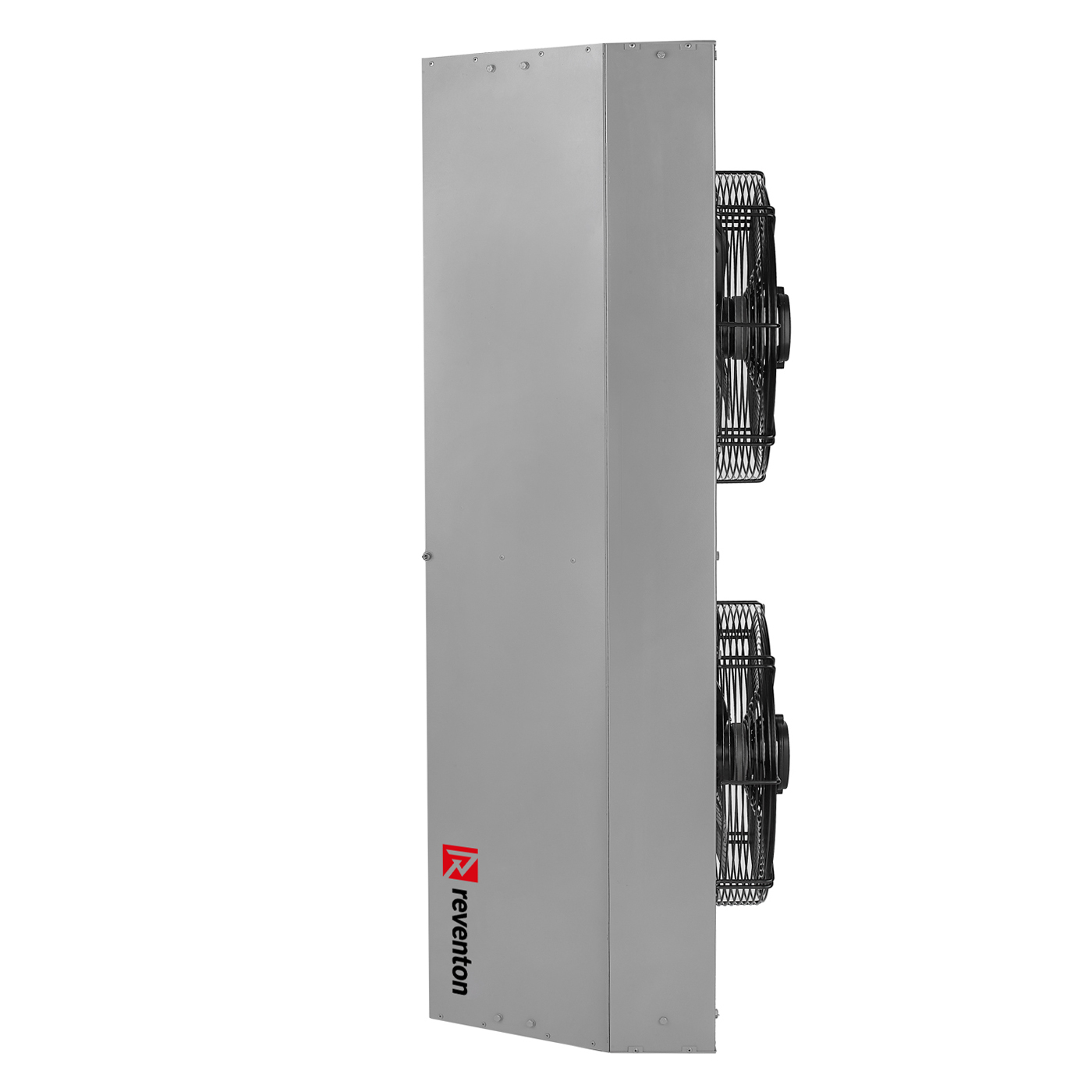

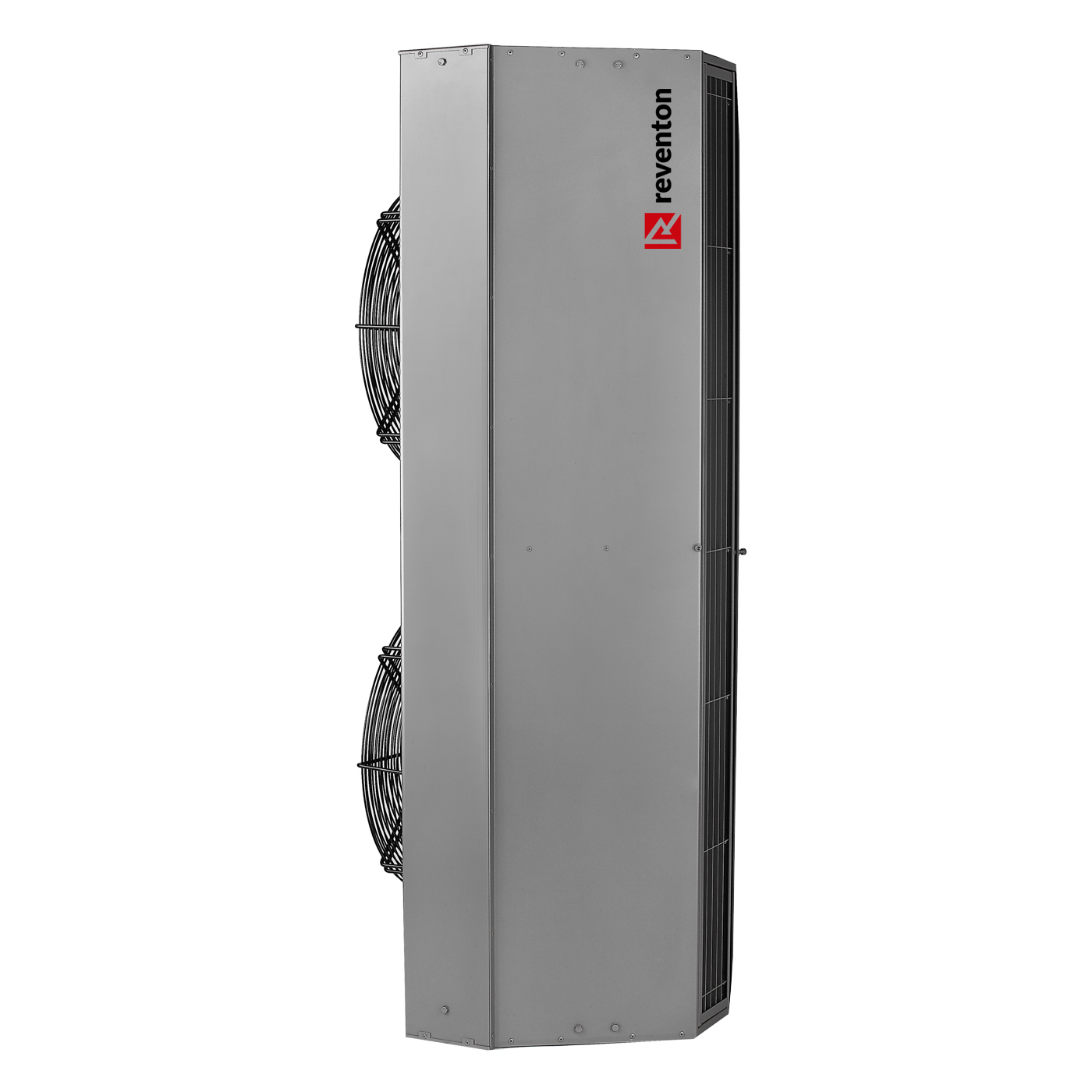

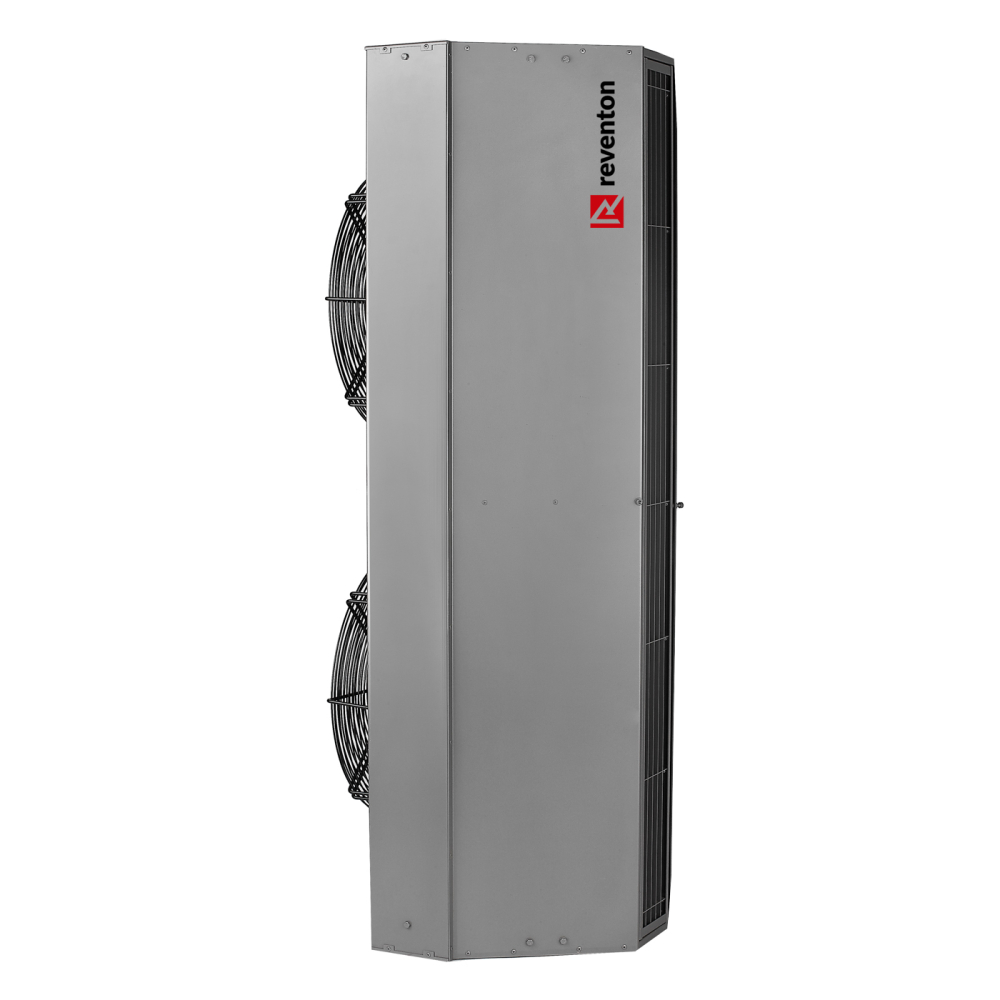

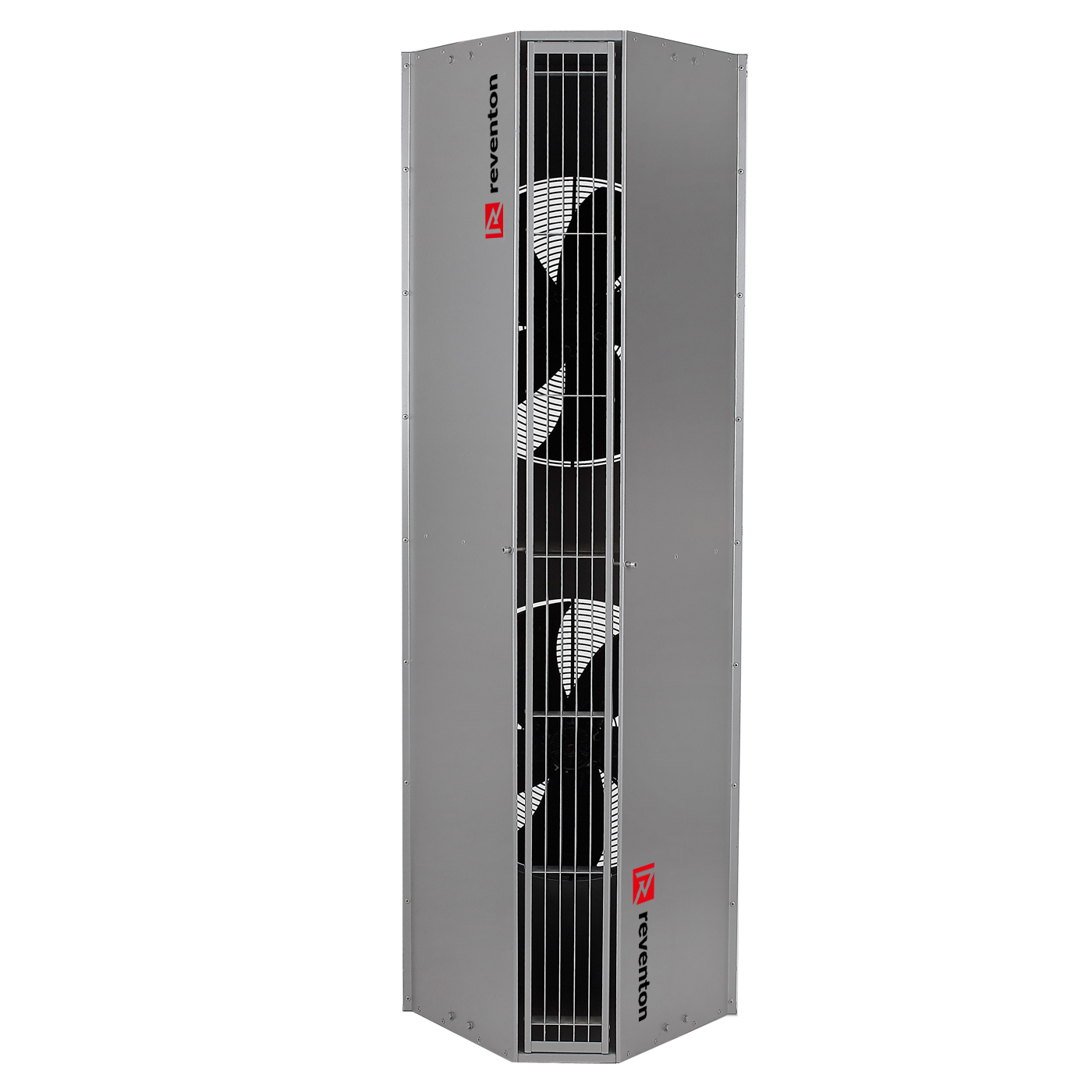

Perdea de aer industriala Reventon HUMMER 150W-1P 2R cu apa calda 74,0 kW 230 V, montaj vertical sau orizontal

Reventon HUMMER 150W-1P 2R este o perdea de aer industrială cu apă caldă și schimbător cu două rânduri, lungă de 1,5 m. Are putere termică nominală de 74,0 kW la agent 90/70 °C, debit de aer de până la 8.700 m³/h și motor AC de 230 V cu trei trepte de turație.

Schimbătorul cu două rânduri cu 4,35 l de apă, ridică temperatura aerului refulat la 20,4 °C chiar și când aerul aspirat are 0 °C, la agent 80/60 °C. De aceea, HUMMER 150W-1P 2R este potrivită pentru ușile deschise des, pe timp de iarnă, unde jetul trebuie să încălzească aerul care intră, nu doar să-l oprească. Două ventilatoare AC împing aerul pe o rază de până la 7 m, iar carcasa de 1500 mm se montează deasupra ușii sau pe lateralul ei.

Specificații tehnice

• Putere termică nominală (agent 90/70 °C, aer aspirat 0 °C): 74,0 / 67,8 / 57,1 kW (treapta III / II / I)
• Plaja de putere termică: 8,9 - 97,6 kW
• Putere termică la agent 80/60 °C, treapta III: 63,9 kW (aer 0 °C), 53,6 kW (aer 10 °C), 43,6 kW (aer 20 °C)
• Putere termică la agent 50/40 °C: 41,0 kW (aer 0 °C), 31,1 kW (aer 10 °C)
• Putere termică la agent 40/30 °C: 31,0 kW (aer 0 °C), 21,2 kW (aer 10 °C)
• Debit maxim de aer: 8700 / 7350 / 5350 m³/h
• Rază de acțiune a perdelei: 7,0 / 6,5 / 6,0 m
• Schimbător de căldură: cupru-aluminiu, 2 rânduri, volum de apă 4,35 l
• Temperatură maximă a agentului termic: 120 °C
• Presiune maximă de lucru: 1,6 MPa (16 bar)
• Racorduri: 3/4"
• Alimentare: 1~230 V / 50 Hz
• Putere motor: 970 / 750 / 580 W
• Curent nominal: 4,38 / 3,5 / 2,9 A
• Turație: 1.354 / 1.191 / 845 rpm
• Ventilatoare: 2 ventilatoare axiale cu rotor din oțel și motor AC monofazat cu 3 trepte
• Grad de protecție motor: IP54
• Nivel de zgomot la 5 m: 65 dB
• Dimensiuni (L x Î x A): 1500 x 540 x 523 mm
• Greutate netă: 58 kg
• Carcasă: oțel zincat vopsit în câmp electrostatic; grilă de refulare reglabilă manual în limita ± 15°
• Temperatura aerului vehiculat: -25…60 °C, umiditate relativă ≤ 90%

Cum știi că este modelul potrivit

Acest model este potrivit dacă:

• Zona ușii are nevoie de 43,6-63,9 kW la agent 80/60 °C, cu aer aspirat între 20 °C și 0 °C
• Ușa are cel mult 1,5 m lățime și cel mult 7 m înălțime, la montaj orizontal
• Lucrezi cu agent la temperatură joasă și ai nevoie de 21-31 kW la 40/30 °C
• Rețeaua poate asigura 2,82 m³/h de apă la 80/60 °C, cu 30 kPa cădere de presiune
• Alimentarea este monofazată, 230 V

Beneficii

• Aer refulat cald - 20,4 °C la ieșire cu aer aspirat la 0 °C și agent 80/60 °C
• Putere mare pe 1,5 m - plaja de lucru ajunge la 97,6 kW la agent 120/90 °C
• Trei trepte - 8.700 / 7.350 / 5.350 m³/h, cu rază de 7,0 / 6,5 / 6,0 m
• Nivel de zgomot de 65 dB la 5 m, în treapta maximă
• Montaj flexibil - orizontal sau vertical

Automatizare și accesorii compatibile

Controlerul cu termostat HMI CURTAIN BMS comandă o perdea HUMMER 150W-1P 2R; cu trei module releu RM-16A, același controler deservește până la 3 perdele. Senzorul de ușă HUMMER completează automatizarea. Pentru agentul termic se folosește vana cu 3 căi cu actuator HC 3/4" și furtunurile flexibile HC 3/4", iar alimentarea electrică se separă cu întrerupătorul de service MS 230 V.

De reținut

• Schimbătorul nu este protejat la îngheț; în spațiile neîncălzite este recomandat un agent cu antigel, de maximum 50% glicol, ținând cont de căderea de presiune mai mare.
• La montaj vertical, racordurile de apă se poziționează sus, iar pe circuitul de apă este recomandat un separator de aer, care nu este inclus.
• Nu este destinată mediilor corozive, explozive, cu praf peste 0,3 g/m³ sau cu umiditate relativă peste 90%.
