Modul lavoar TECEprofil cu cot scurgere DN 40/50, l = 500 mm, H 820-980 mm

Modul pentru lavoar TECEprofil cu cot de scurgere DN 40/50, înălțime de instalare 820-980 mm

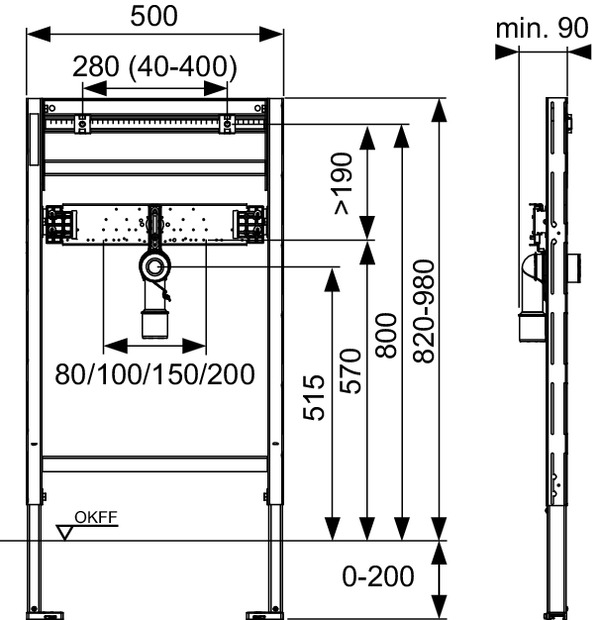

Modulul pentru lavoar TECEprofil 9310018 acoperă un interval de instalare de 820-980 mm, deci cota lavoarului rămâne deschisă până la montaj. Lățimea modulului este de 500 mm, iar racordul este un cot de scurgere DN 40/50 cu manșon din cauciuc, cu diametru nominal 30/50.

Este execuția pentru situațiile în care beneficiarul nu a fixat încă înălțimea obiectului sanitar sau în care aceeași baie deservește utilizatori de statură diferită. Rama autoportantă intră în structuri TECEprofil, dar și în pereți cu structură portantă metalică ori din lemn, frontal sau pe colț.

Specificații tehnice

• Gamă: TECEprofil
• Destinație: lavoar suspendat
• Înălțime de instalare: 820-980 mm
• Lățime modul: 500 mm
• Racord de scurgere: cot DN 40/50 cu manșon din cauciuc
• Diametru nominal al manșonului: 30/50
• Șuruburi de fixare a lavoarului: 2 buc. M 10
• Reglaj șuruburi: pe verticală și în adâncime
• Traversă de montaj: gradată, ajustabilă lateral
• Traverse pentru coturi cu talpă: izolate fonic
• Cod TECE: 9310018
• Unitate de livrare: 1 buc.

Cum știi că este modelul potrivit

• Înălțimea lavoarului nu este încă decisă - intervalul 820-980 mm lasă marja de 160 mm între cota minimă și cea maximă.
• Ai nevoie și de reglaj în adâncime - la această execuție șuruburile M 10 se reglează vertical și în adâncime, nu doar lateral.
• Lavoarul are sifon aparent - cu sifon ascuns în perete, la același interval de înălțime, lucrezi cu modulul 9310019.
• Cota este fixată prin proiect la 1120 mm - atunci execuția corectă este 9310000, nu aceasta.

Beneficii

• O singură referință pentru mai multe cote - același modul acoperă tot intervalul de 820-980 mm.
• Trasare mai rapidă - traversa gradată arată direct poziția pe orizontală.
• Corecție pe trei direcții - reglajul vertical, lateral și în adâncime compensează abaterile peretelui.
• Zgomot redus la racorduri - traversele coturilor cu talpă sunt izolate fonic.
• Racord tolerant la diametre - cotul DN 40/50 acceptă ambele diametre uzuale de scurgere.

De reținut

• Traversa de montaj pentru baterie 9020041 nu se folosește la această execuție; ea este prevăzută la modulele de 1120 mm.
• Coturile cu talpă TECEflex 16 x 1/2", TECElogo 16 x 1/2" sau conexiunea universală TECElogo-Push 20 x 1/2" se comandă separat.
• Sistemul de fixare pentru structură portantă, de colț sau structuri din lemn nu este inclus.

Ce include livrarea

• Ramă de montaj autoportantă, vopsită în câmp electrostatic
• Două șuruburi de fixare M 10, ajustabile vertical și în adâncime
• Traversă de montaj gradată, ajustabilă lateral
• Traverse de montaj izolate fonic pentru fixarea coturilor cu talpă
• Cot de scurgere DN 40/50 cu manșon din cauciuc 30/50 și dop de protecție
