Distribuitor TECE inox pentru incalzire, 11 circuite, G 1" x G 3/4", 602 mm

Distribuitor TECE inox pentru incălzire, 11 circuite, G 1" x G 3/4", 602 mm

Distribuitorul TECE 712560 deserveste 11 circuite de incălzire de pe o bară de 602 mm, cu iesiri G 3/4" cu con interior la 50 mm una de alta. Bara rectangulară de 40 x 1,5 mm este din otel inoxidabil 1.4301, iar alimentarea se face printr-un singur racord G 1" cu etansare plană.

La unsprezece plecări, diferentele de lungime intre circuite devin mari, iar bara nu are debitmetre. De aceea echilibrarea hidraulică trebuie rezolvată prin robineti cu presetare pe corpuri sau prin dimensionarea atentă a tevilor, altfel corpurile apropiate iau debitul celor indepărtate.

Specificatii tehnice

• Număr de circuite de incălzire: 11

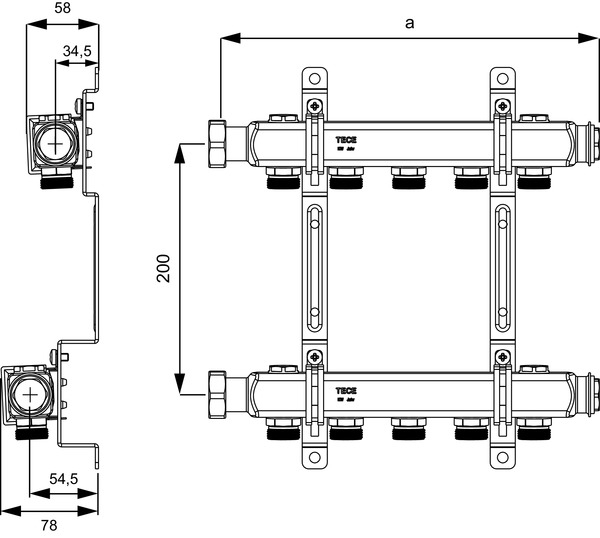

• Cota de gabarit a: 602 mm
• Distanta intre circuitele de incălzire: 50 mm
• Material corp: otel inoxidabil grad 1.4301 conform EN 10088
• Sectiune bară: rectangulară, 40 x 1,5 mm
• Racord de intrare: G 1", piulită olandeză din alamă nichelată, etansare plană
• Iesiri circuite: G 3/4", con interior conform EN 16313, alamă nichelată
• Accesorii incluse: 2 dopuri G 3/4", 4 dopuri G 1/2", 2 garnituri plane 1"
• Suporti de perete: 2 buc., 200 x 54,4 x 34,5 mm, cu insertii pentru izolare fonică conform DIN 4109

Cum stii că este modelul potrivit

• Ai unsprezece plecări si un proiect care stabileste deja debitele pe circuit
• Corpurile de incălzire primesc robineti cu presetare sau capete termostatice cu reglaj
• Nisa permite o bară de 602 mm si accesul la ambele capete
• Dacă instalatia poate fi impărtită, două bare mai scurte, de exemplu codul 712555, simplifică reglajul

Beneficii

• Unsprezece iesiri - acoperă instalatii mari fără al doilea punct de distributie
• Pas uniform - 50 mm intre circuite pe toată lungimea de 602 mm
• Racord unic de intrare - o singură legătură G 1" către conducta principală
• Material inoxidabil - bară 40 x 1,5 mm din otel 1.4301 conform EN 10088
• Fixare cu izolare fonică - suporti cu insertii conform DIN 4109 si materiale de montaj

De retinut

• Lipsa debitmetrelor se simte cel mai tare la acest număr de circuite; reglajul se mută integral pe corpuri
• Robinetele de aerisire si golire 3/4", codul 712562, se comandă separat
• Ultima pozitie din serie este codul 712561, cu 12 circuite pe 652 mm
