Destratificator Reventon Tornado XS2 EC, 4500 mc/h, motor EC, 230 V

Reventon Tornado XS2 EC este un destratificator cu motor EC pentru hale, depozite și centre logistice înalte. Readuce aerul cald acumulat sub acoperiș în zona ocupată, cu un debit maxim de 4.500 m³/h și o bătaie verticală de până la 12 m, la alimentare de 230 V și putere de 240 W.

Tornado XS2 EC deplasează 4.500 m³/h de aer, cu un motor EC de 240 W, într-o carcasă de numai 463 mm diametru și 7,7 kg. Este o soluție practică pentru depozite, ateliere și spații comerciale înalte, unde aerul cald rămâne blocat sub acoperiș și zona de lucru se încălzește greu. Aerul cald urcă și se strânge sub acoperiș, iar în zona de lucru rămâne frig, deși sistemul de încălzire funcționează. Destratificatorul împinge acest aer înapoi spre pardoseală, prin difuzorul 360°, și uniformizează temperatura pe înălțimea clădirii. Funcționează cel mai bine împreună cu aerotermele, pentru o distribuție uniformă a căldurii în toată hala.

Specificații tehnice

• Debit maxim de aer: 4.500 m³/h
• Bătaie verticală: 12 m (lamele difuzor la 90°, viteză finală 0,15 m/s, Δt = 2 ± 1 °C)
• Alimentare: 1~230 V / 50 Hz
• Putere nominală motor: 240 W
• Curent nominal: 1,45 A
• Turație nominală: 1.390 rpm
• Motor: EC monofazat, cu reglaj al turației prin semnal de comandă
• Tensiune de comandă la pornire / oprire: 1,2 V ± 0,2 V / 1,0 V ± 0,2 V
• Protecție termică: în două trepte (reducerea turației, apoi oprire)
• Grad de protecție motor: IP54
• Nivel de presiune acustică: 69,1 dB (la 1 m, câmp liber, lamele la 90°)
• Nivel de putere acustică: 83,5 dB
• Dimensiuni: diametru 463 ± 2 mm, înălțime 211 mm
• Greutate netă: 7,7 kg

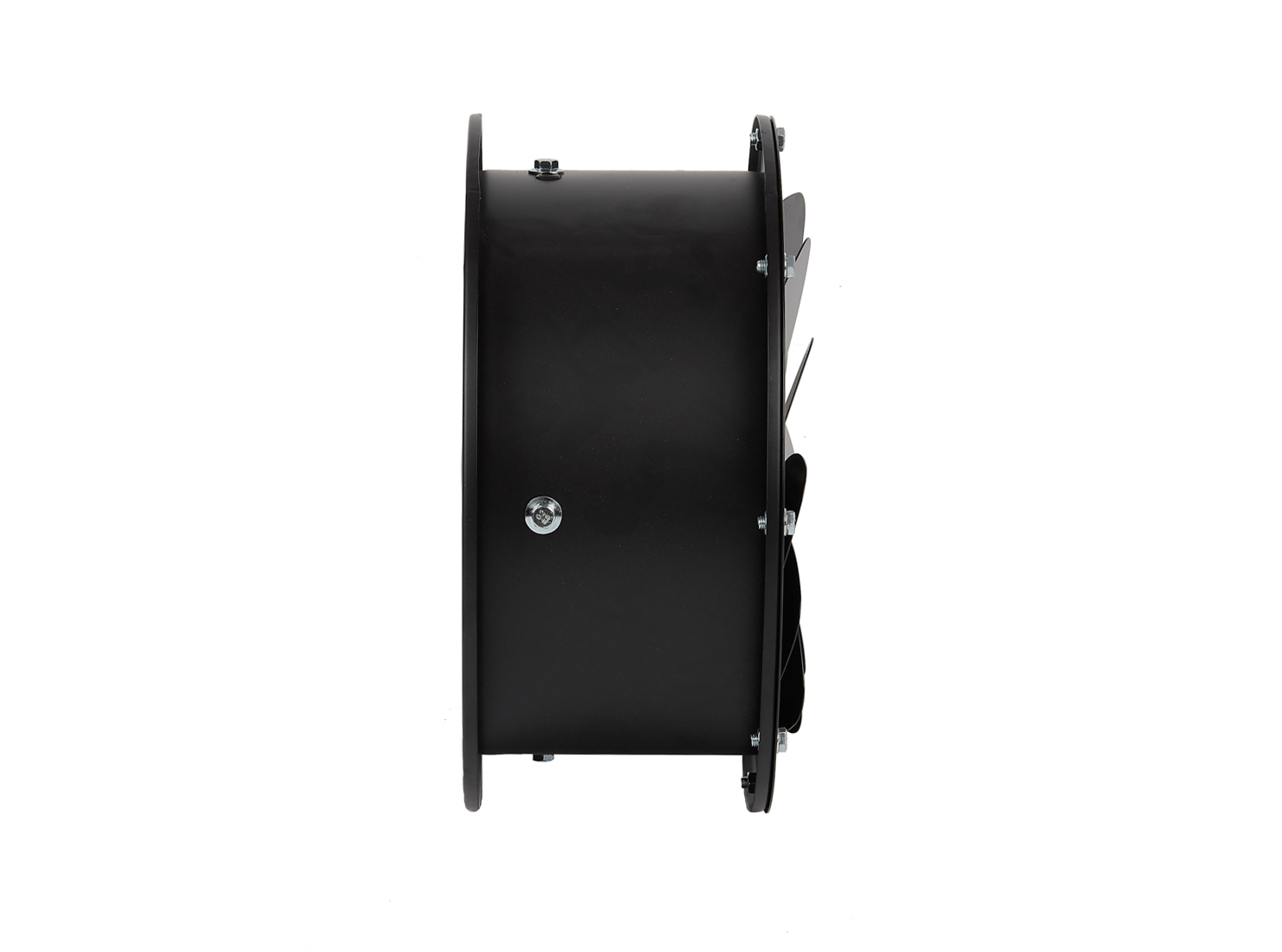

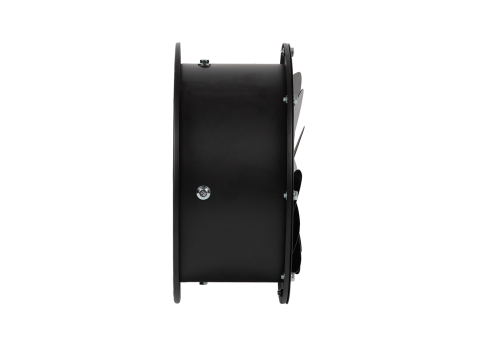

• Carcasă: oțel vopsit în câmp electrostatic, cu găuri de prindere

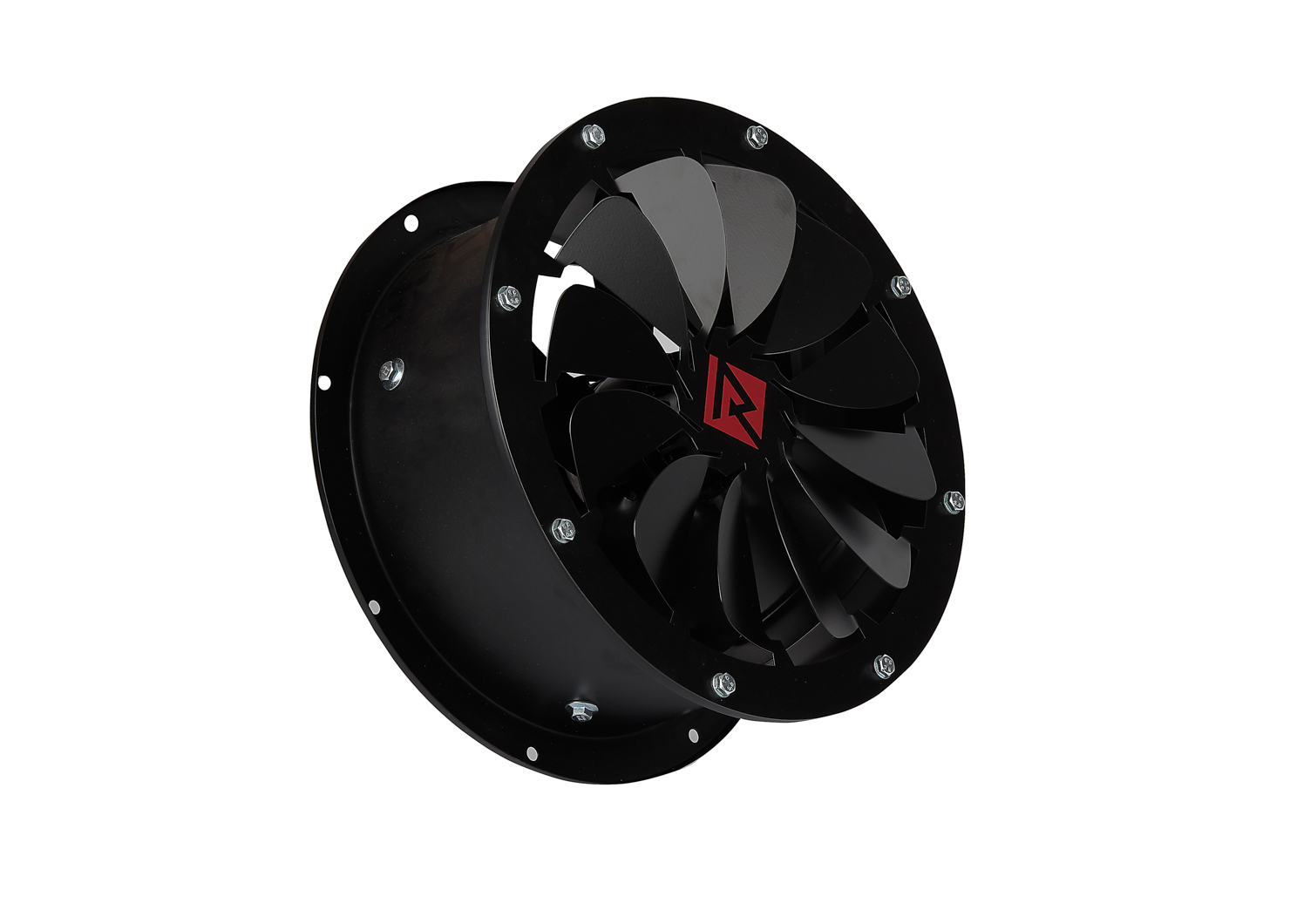

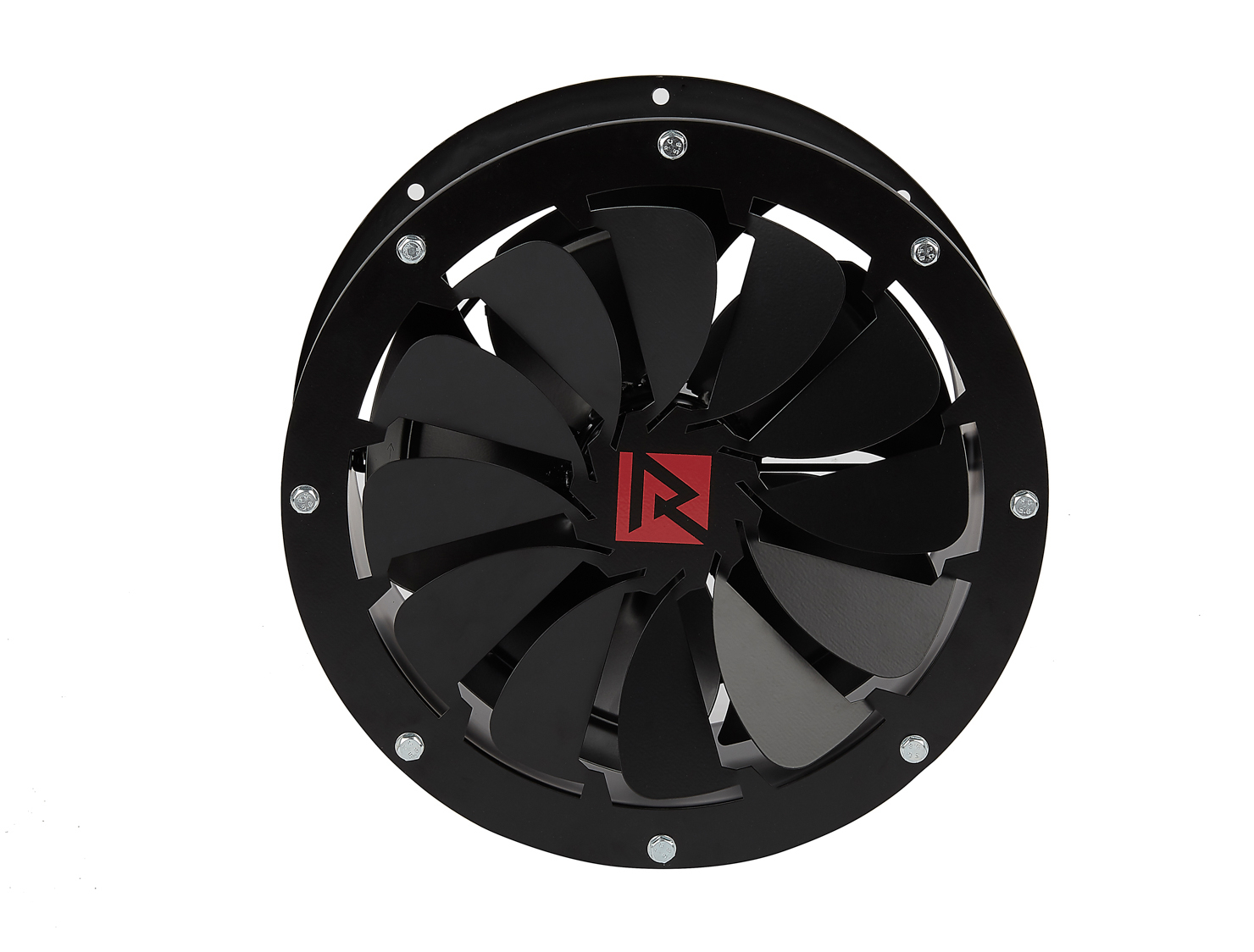

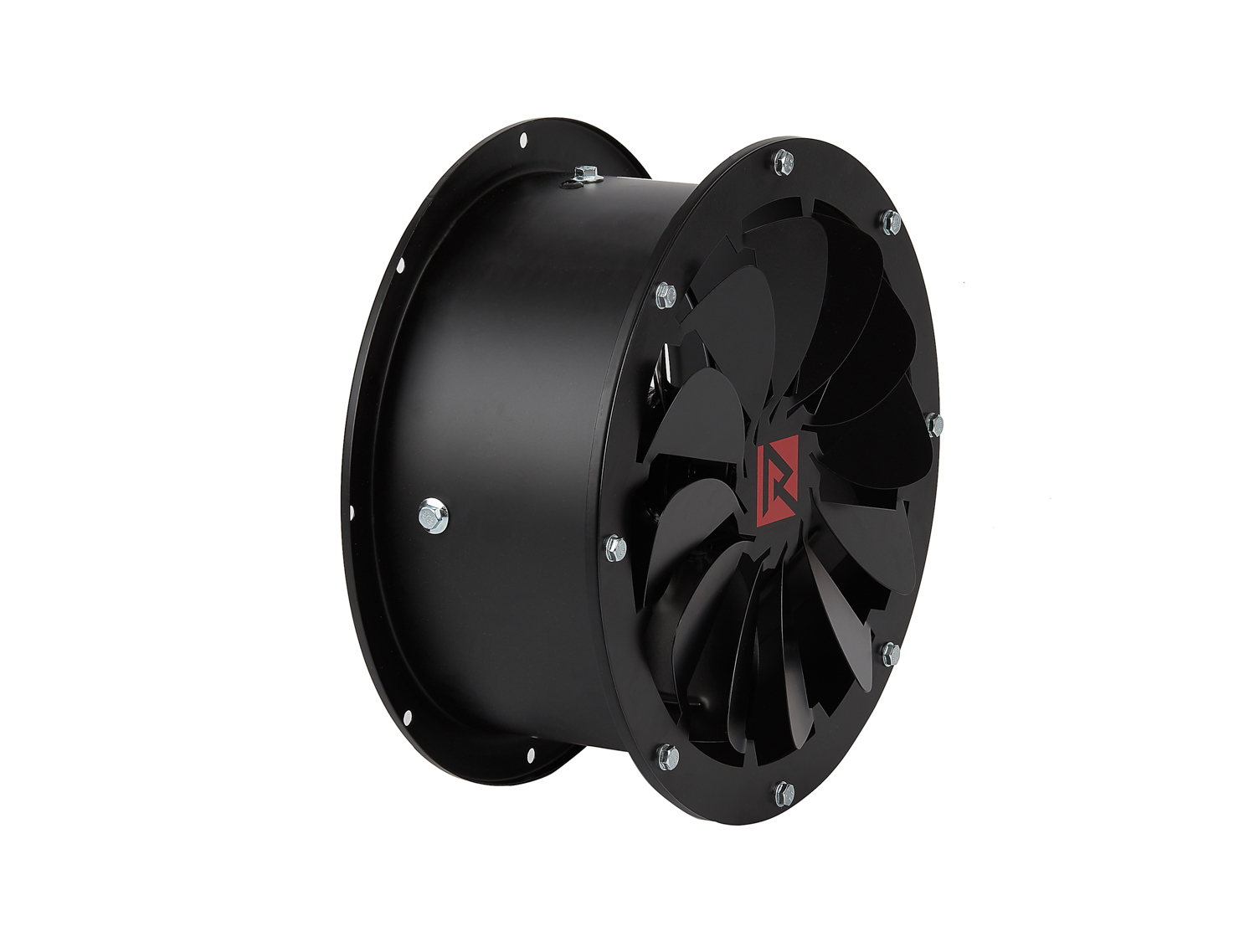

• Difuzor: 360°, oțel vopsit în câmp electrostatic, cu lamele reglabile

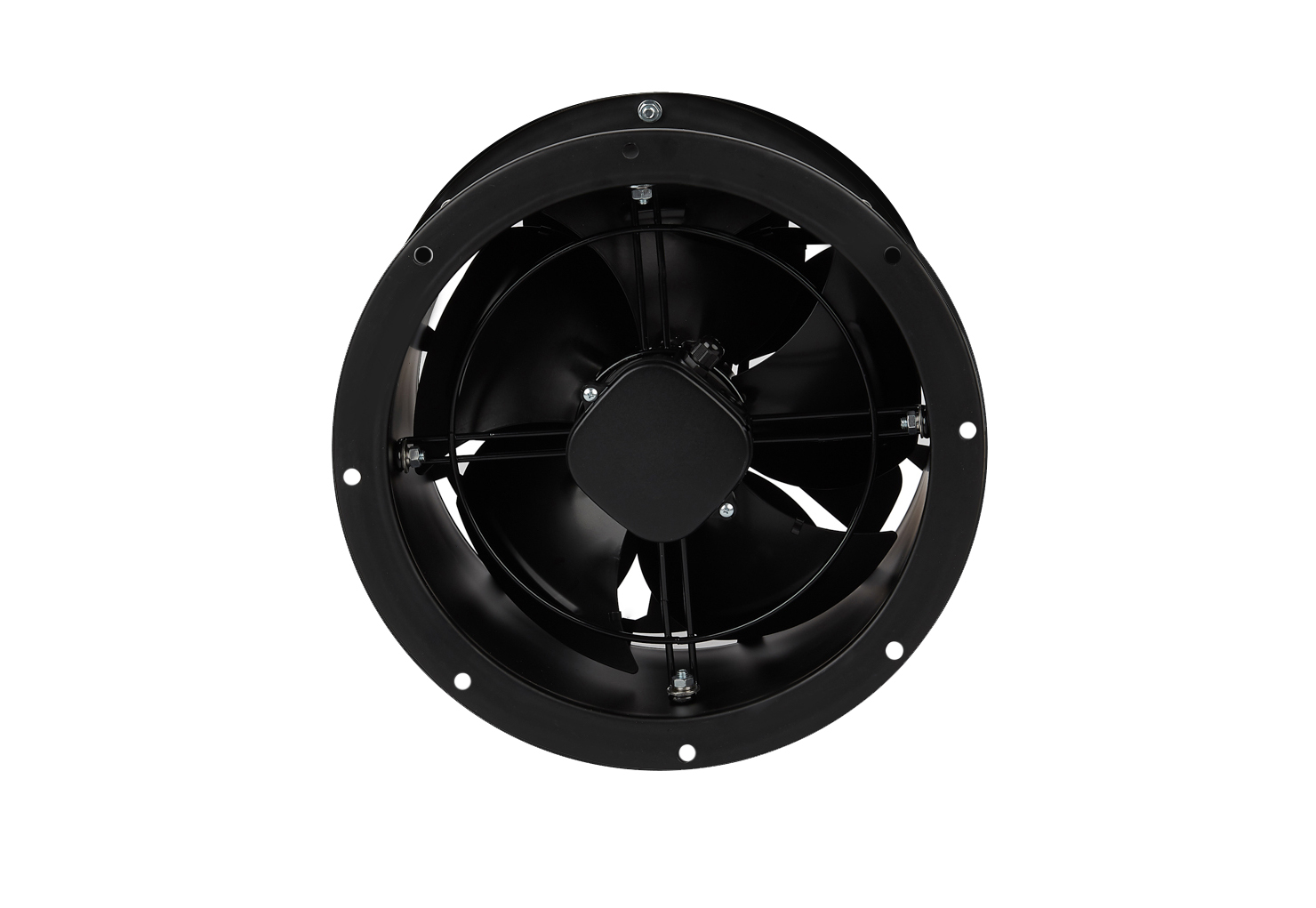

• Rotor ventilator: polipropilenă (PP)
• Temperatura aerului vehiculat: -25…60 °C, umiditate relativă ≤ 90%

Cum știi că este modelul potrivit

Acest model este potrivit dacă:

• Ai nevoie de aproximativ 4.500 m³/h de aer recirculat pe punct de montaj, într-un depozit sau atelier înalt
• Distanța pe verticală până la zona deservită este de cel mult 12 m
• Prinderea pe tavan trebuie să fie ușoară: aparatul are 7,7 kg
• Rețeaua disponibilă este monofazată, 230 V, cu un curent de 1,45 A pe aparat
• Spațiul nu este coroziv, are praf sub 0,3 g/m³ și umiditate relativă sub 90%

Beneficii

• Debit mare la gabarit compact - 4.500 m³/h dintr-o carcasă de 463 mm diametru
• Turație reglabilă - motorul EC de 240 W răspunde la semnalul de comandă, de la pragul de pornire la turația nominală de 1.390 rpm
• Mai puține pierderi prin acoperiș - aerul cald nu mai stagnează sub plafon, ci este readus în zona utilă
• Integrare în automatizarea clădirii - programatorul HMI EC BMS comunică prin RS485 și comandă până la 8 aparate
• Funcționare sigură - motorul IP54 este protejat împotriva prafului și a stropilor de apă

Automatizare și accesorii compatibile

Tornado XS2 EC se comandă din potențiometrul EC, câte unul pe aparat, sau din programatorul HMI EC BMS, pentru până la 8 aparate. Programatorul HMI SINGLE BMS deservește până la 3 bucăți, iar termostatul manual HC până la 2. Un întrerupător de service MS 230 V acoperă până la 13 aparate, iar montajul pe tavan se face pe suporți de suspendare tip Z.

De reținut

• Aparatul redistribuie căldura existentă; nu înlocuiește sursa de încălzire a halei.
• Motorul pornește la o tensiune de comandă de 1,2 V ± 0,2 V și se oprește la 1,0 V ± 0,2 V; înainte de orice intervenție, alimentarea se întrerupe complet.
• Suspendarea se face pe tije filetate, care nu sunt incluse.
• Montajul se face de două persoane, cu păstrarea a minimum 1 m față de tavan și pereți.
• La prima pornire, lamelele difuzorului se deschid cel puțin 30%, cu ambele mâini, spre exterior.
