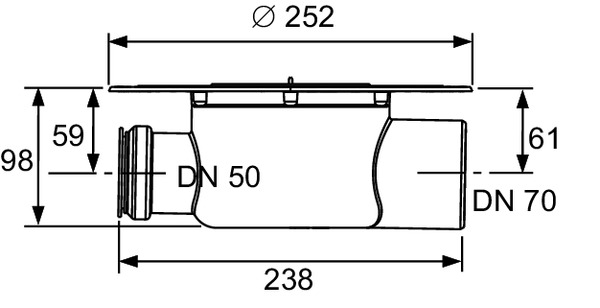

Corp de sifon de pardoseala TECEdrainpoint S DN 70 orizontal, cu flansa universala Seal System si admisie laterala DN 50

Corp de sifon de pardoseala TECEdrainpoint S DN 70 orizontal cu flansa universala Seal System

Codul 3603500 este corpul de sifon TECEdrainpoint S DN 70 orizontal, din polipropilena, cu flansa universala Seal System, admisie laterala DN 50 si garda hidraulica de 50 mm. Debitul declarat ajunge la 1,74 l/s. inaltatorul si grila, de 150 mm, se comanda separat.

Trecerea de la DN 50 la DN 70 se face când suprafata colectata sau numarul punctelor de consum depasesc capacitatea unui racord DN 50. Creste si admisia laterala, de la DN 40 la DN 50, ceea ce permite legarea unui obiect sanitar mai mare.

Specificatii tehnice

• Tip: corp de sifon, fara inaltator si fara grila
• Corp: DN 70 orizontal, polipropilena (PP)
• Flansa: universala, pentru hidroizolatii compozite conform DIN 18534 sau flansa cu inel de compresie
• Admisie laterala: DN 50, cu dop de inchidere
• Garda hidraulica: 50 mm
• Membrana antimiros: detasabila
• Conformitate: cerintele EN 1253-1
• Drenaj EN 1253, la 10/20 mm apa deasupra grilei: 0,62/1,22 l/s la inaltator minim si 0,87/1,74 l/s la inaltator maxim
• Conditie de masurare: cu inaltator si grila de design de 150 mm, cod 3660003

Cum stii ca este modelul potrivit

• Racordul la canalizare este DN 70; pentru DN 50 orizontal, corpul echivalent este codul 3601500.
• iti trebuie o admisie laterala mai mare, DN 50, in locul celei de DN 40 de la corpurile DN 50.
• Evacuarea este orizontala; varianta verticala DN 70 este codul 3603600.
• Ai nevoie de un debit peste 1,35 l/s, maximul corpurilor DN 50 orizontale; grila prevazuta este de 150 mm.

Beneficii

• Racord DN 70 - sectiune mai mare de evacuare pentru spatii cu aport ridicat de apa.
• Debit pâna la 1,74 l/s - peste maximul de 1,35 l/s al corpului DN 50 orizontal.
• Admisie laterala DN 50 - preia un obiect sanitar mai mare decât racordul DN 40.
• Garda hidraulica de 50 mm - coloana completa, cu membrana antimiros detasabila.
• Cerinte EN 1253-1.

De retinut

• Livrarea nu cuprinde inaltator, rama sau grila; ansamblul de referinta este cel de 150 mm, cod 3660003.
• Valorile de debit sunt valabile cu grila de 150 mm; montarea unei grile de 100 mm modifica capacitatea de drenaj.
• Membrana de etansare Seal System, respectiv setul de inel de compresie cu folie taiata la dimensiuni, se comanda separat.

Ce include livrarea

• Corp DN 70 orizontal, din plastic (PP), cu flansa universala
• Admisie laterala DN 50 cu dop de inchidere
• Membrana antimiros detasabila
• Capac de protectie, folie de protectie la montaj si instructiuni
• Nu sunt incluse: inaltatorul, rama si grila de design
