Cablu incalzire in pardoseala Grand Meyer THC20-15, 20 W/m, 15 m, 300 W

Cablul de încălzire în pardoseală Grand Meyer THC20-15 are 15 m lungime și dezvoltă 300 W la 230 V, adică 20 W pe metru liniar. Suprafața acoperită depinde de pasul de pozare: 1,13 m² la 7,5 cm și 2,25 m² la 15 cm. Rezistența este de 168 - 194 Ω.

Un cablu liber se croiește pe traseu, nu pe suprafață. Instalatorul alege distanța dintre spire, iar din ea rezultă densitatea de putere: 267 W/m² la 7,5 cm, 200 W/m² la 10 cm, 160 W/m² la 12,5 cm, 133 W/m² la 15 cm și 114 W/m² la 17,5 cm. Aceeași lungime de cablu servește deci mai multe scenarii.

Pentru 15 m de cablu, suprafața acoperită este de 1,13 m² la pasul de 7,5 cm (267 W/m²), 1,5 m² la 10 cm (200 W/m²), 1,88 m² la 12,5 cm (160 W/m²), 2,25 m² la 15 cm (133 W/m²) și 2,63 m² la 17,5 cm (114 W/m²).

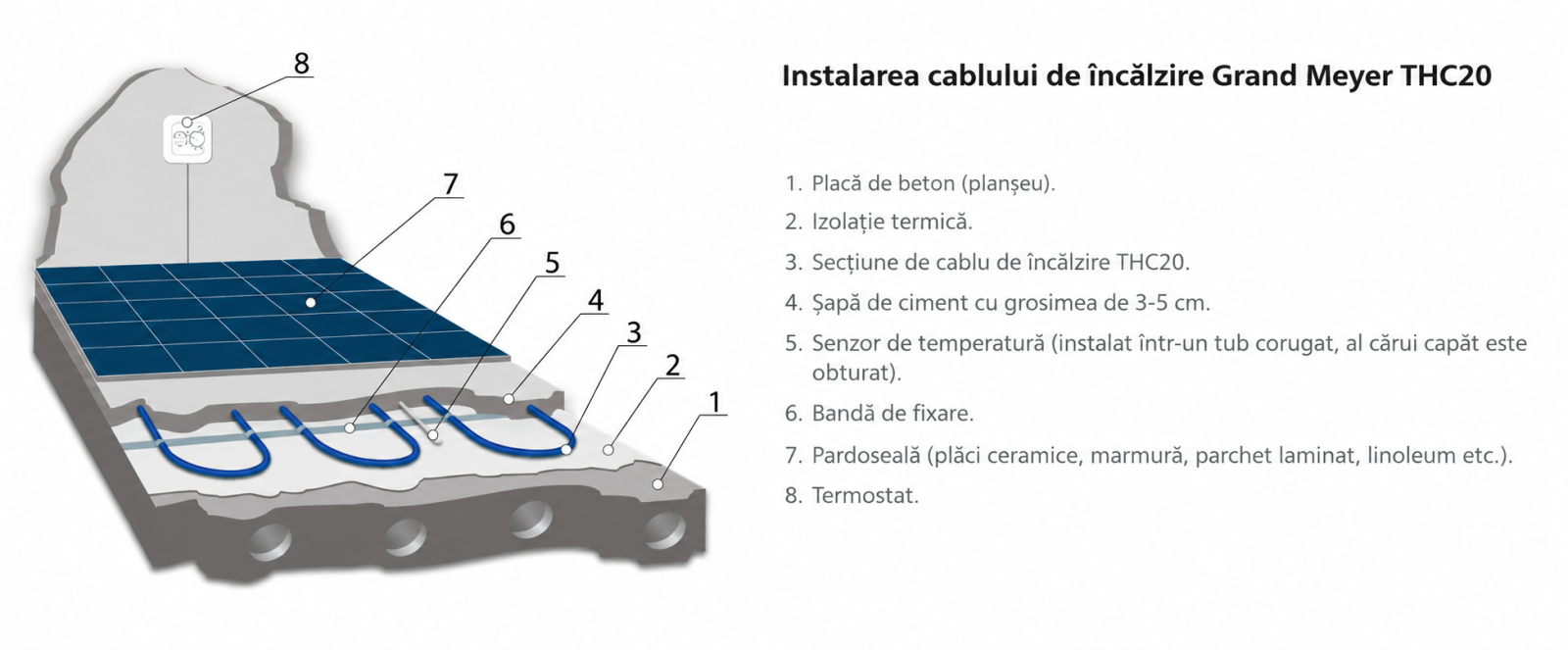

Montajul cere două lucruri pe care covorașul nu le cere: o bandă de fixare din inox, care menține pasul constant, și o șapă de ciment de minimum 3 cm peste cablu. În schimb, cablul poate fi pozat mai des sau mai rar, exact acolo unde este nevoie de mai multă sau mai puțină căldură.

Dacă încăperea este dreptunghiulară și nu are decupaje, aceeași suprafață se acoperă mai repede cu un covoraș: EcoNG170-015, de 1,5 m² și 255 W, în gama de confort de 170 W/m², sau THM200-015, de 1,5 m² și 300 W, în gama de bază de 200 W/m². Cablul liber rămâne alegerea acolo unde forma încăperii nu permite un dreptunghi de 50 cm lățime.

La funcționare continuă, cei 300 W înseamnă 0,3 kWh pe oră. Termostatul menține temperatura setată și pornește intermitent, deci aceasta este valoarea maximă, nu consumul mediu. Curentul de 1,4 A se încadrează fără probleme pe un circuit obișnuit de 10 A.

Specificații tehnice

• Putere totală: 300 W
• Putere liniară: 20 W/m
• Lungime parte încălzitoare: 15 m
• Curent absorbit: 1,4 A
• Rezistență: 168 - 194 Ω
• Tensiune de alimentare: 230 V c.a.

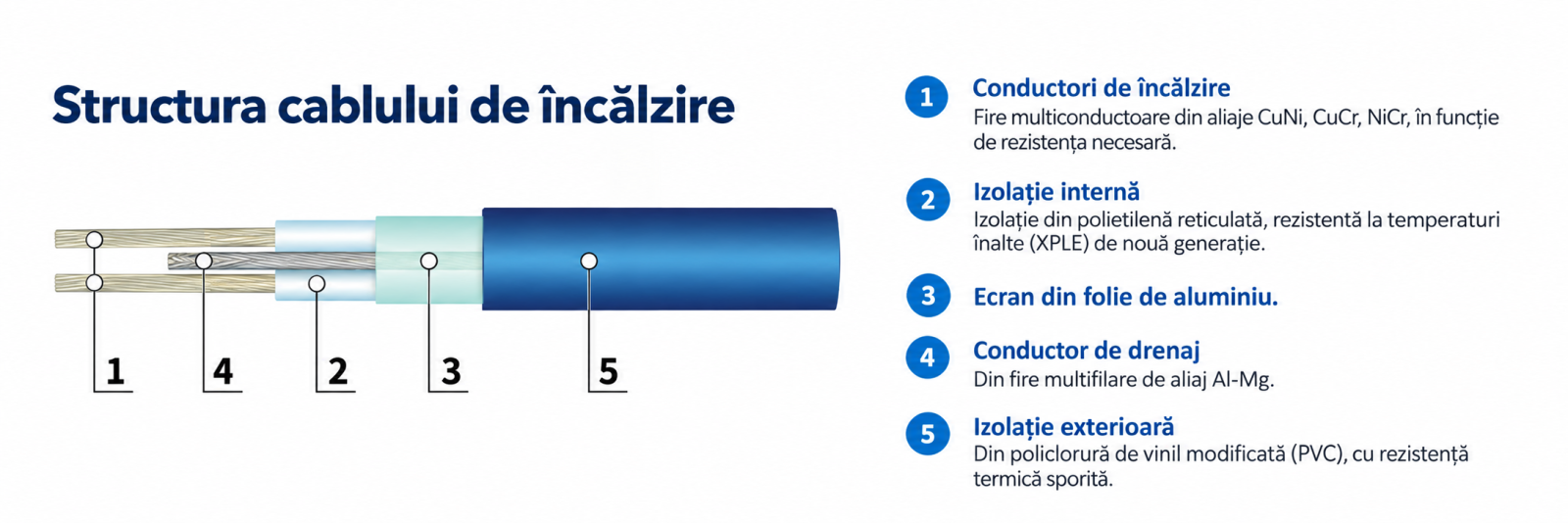

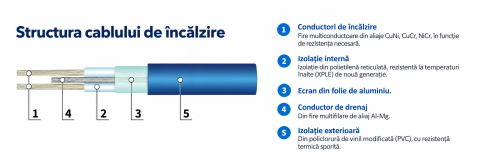

• Tip cablu: bifilar (twin-core), ecranat
• Element încălzitor: fir din CuNi, CuCr sau NiCr, în funcție de rezistență
• Izolație interioară: XLPE (polietilenă reticulată) de generație nouă
• Ecran: folie Al-Mg cu conductor de drenaj din Al-Mg
• Manta exterioară: PVC cu rezistență termică sporită
• Diametru exterior: 5,0 mm
• Lungime racord rece: 3,0 m
• Rază minimă de îndoire: 6 cm
• Temperatură maximă de lucru: +90 °C
• Temperatură minimă de montaj: -10 °C
• Toleranță de lungime: ±0,5%

Cum știi că este modelul potrivit

• Suprafața liberă de pardoseală este de 1,5 m², dacă pozezi la pasul standard de 10 cm (200 W/m²)
• Sau suprafața este de 2,25 m², dacă pozezi la 15 cm pentru o densitate de 133 W/m²
• Încăperea are formă neregulată, cu decupaje sau colțuri, unde un covoraș dreptunghiular nu s-ar potrivi
• Structura pardoselii permite o șapă de ciment de minimum 3 cm peste cablu
• Circuitul de alimentare suportă un curent de 1,4 A la 230 V

Beneficii

• Acoperă forme neregulate - se pozează pe contur, nu doar pe suprafețe dreptunghiulare
• Diametru redus - 5,0 mm, se înglobează ușor în șapa de ciment
• Rezistență termică - cablul suportă până la +90 °C în regim de lucru
• Utilizare mixtă - se folosește și la degivrarea suprafețelor exterioare mici
• Toleranță strânsă de lungime - ±0,5%, deci lungimea comandată este cea livrată
• Densitate de putere la alegere - același cablu dă 114-267 W/m², în funcție de pasul de pozare

De reținut

• Cablul de încălzire nu se poate scurta. Lungimea este fixă și se alege înainte de comandă.
• Termostatul nu este inclus și este obligatoriu pentru funcționare.
• Banda de fixare din inox SCS19 nu este inclusă și este necesară pentru menținerea pasului de pozare.
• Pentru degivrarea suprafețelor exterioare mari este indicat cablul OHC30, de 30 W/m, cu protecție IPx7 și clasă mecanică M2.
• Necesită șapă de ciment de minimum 3 cm peste cablu. Nu se pozează direct în adezivul de gresie - pentru asta există covorașele EcoNG170 și THM200.
• Pentru o suprafață mai mare, în aceeași gamă există THC20-23, de 23 m și 460 W.
• Pentru o suprafață mai mică, în aceeași gamă există THC20-10, de 10 m și 200 W.

Ce include livrarea

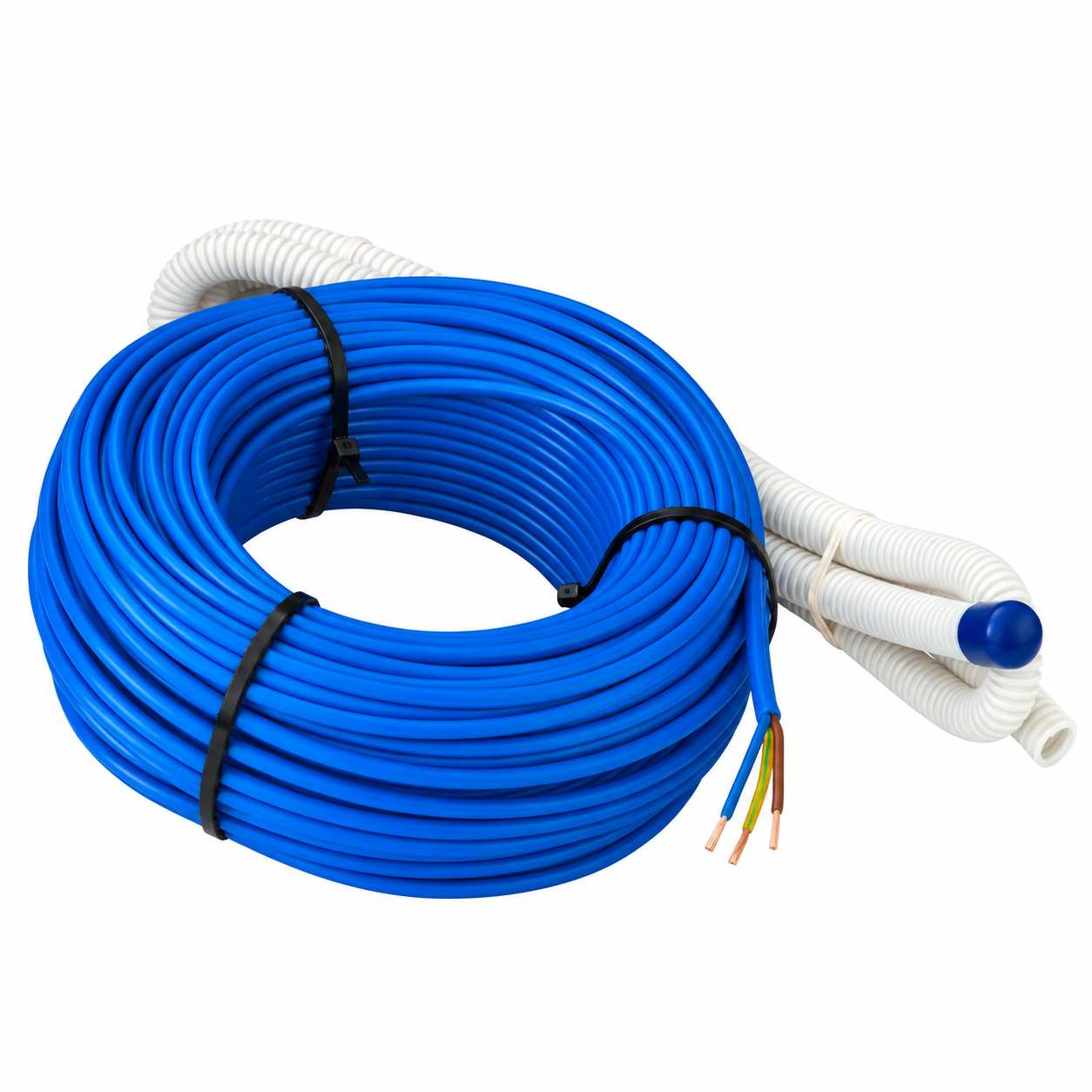

• Cablu de încălzire THC20-15, cu racord rece de 3 m
• Tub de protecție Ø16 mm, lungime 1,5 m, pentru senzorul de temperatură
• Instrucțiuni de montaj și fișă tehnică
