Cablu incalzire in pardoseala Grand Meyer THC20-115, 20 W/m, 115 m, 2300 W

Cablul de încălzire în pardoseală Grand Meyer THC20-115 are 115 m lungime și dezvoltă 2.300 W la 230 V, adică 20 W pe metru liniar. Suprafața acoperită depinde de pasul de pozare: 8,63 m² la 7,5 cm și 17,25 m² la 15 cm. Rezistența este de 21 - 25 Ω.

Spre deosebire de un covoraș, la care pasul de pozare este fix, cablul liber THC20 se pozează la pasul ales de instalator. Aceasta este diferența practică: aceeași lungime de cablu poate da între 114 și 267 W/m², în funcție de distanța dintre spire. Astfel se acoperă și încăperi cu formă neregulată, unde un covoraș dreptunghiular nu intră.

Pentru 115 m de cablu, suprafața acoperită este de 8,63 m² la pasul de 7,5 cm (267 W/m²), 11,5 m² la 10 cm (200 W/m²), 14,38 m² la 12,5 cm (160 W/m²), 17,25 m² la 15 cm (133 W/m²) și 20,13 m² la 17,5 cm (114 W/m²).

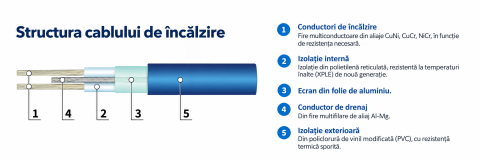

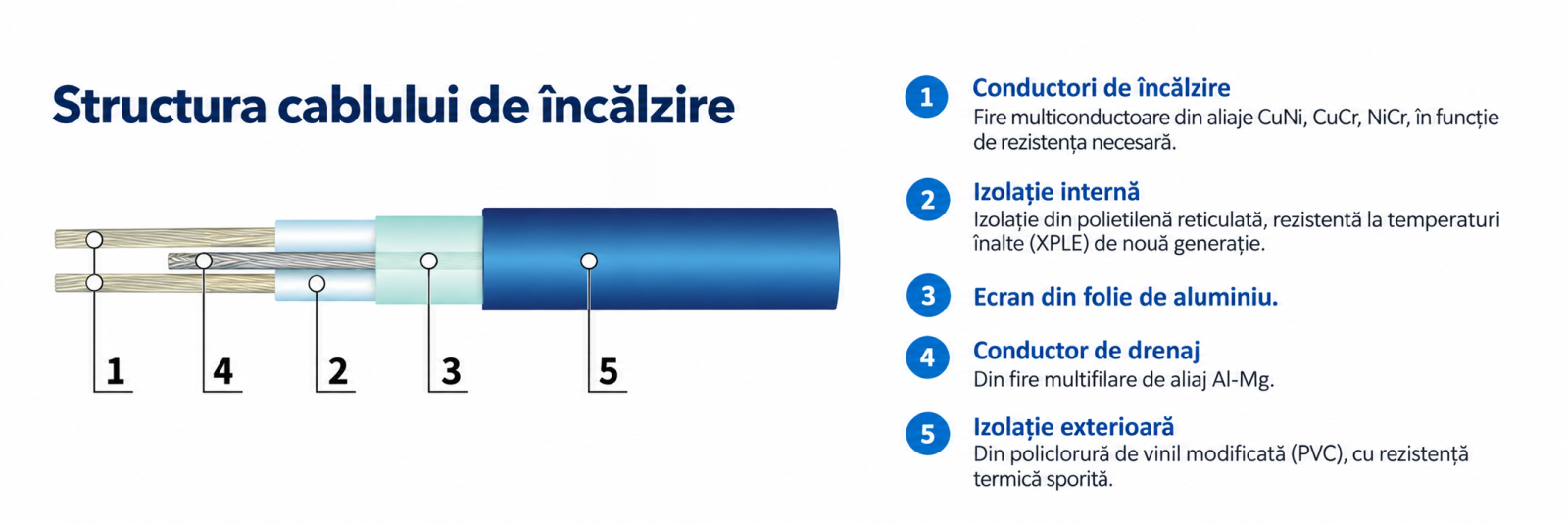

Construcția explică diametrul de 5,0 mm: fir încălzitor din CuNi, CuCr sau NiCr, izolație interioară din XLPE de generație nouă, ecran din folie Al-Mg cu conductor de drenaj și manta din PVC cu rezistență termică sporită. Raza minimă de îndoire este de 6 cm, iar toleranța de lungime ±0,5%.

Dacă încăperea este dreptunghiulară și nu are decupaje, aceeași suprafață se acoperă mai repede cu un covoraș: EcoNG170-110, de 11 m² și 1.870 W, în gama de confort de 170 W/m², sau THM200-120, de 12 m² și 2.400 W, în gama de bază de 200 W/m². Cablul liber rămâne alegerea acolo unde forma încăperii nu permite un dreptunghi de 50 cm lățime.

La funcționare continuă, cei 2.300 W înseamnă 2,3 kWh pe oră. Termostatul menține temperatura setată și pornește intermitent, deci aceasta este valoarea maximă, nu consumul mediu. Curentul de 10,5 A cere un circuit de cel puțin 16 A, dedicat instalației.

Specificații tehnice

• Putere totală: 2.300 W
• Putere liniară: 20 W/m
• Lungime parte încălzitoare: 115 m
• Curent absorbit: 10,5 A
• Rezistență: 21 - 25 Ω
• Tensiune de alimentare: 230 V c.a.
• Tip cablu: bifilar (twin-core), ecranat
• Element încălzitor: fir din CuNi, CuCr sau NiCr, în funcție de rezistență
• Izolație interioară: XLPE (polietilenă reticulată) de generație nouă
• Ecran: folie Al-Mg cu conductor de drenaj din Al-Mg
• Manta exterioară: PVC cu rezistență termică sporită
• Diametru exterior: 5,0 mm
• Lungime racord rece: 3,0 m
• Rază minimă de îndoire: 6 cm
• Temperatură maximă de lucru: +90 °C
• Temperatură minimă de montaj: -10 °C
• Toleranță de lungime: ±0,5%

Cum știi că este modelul potrivit

• Suprafața liberă de pardoseală este de 11,5 m², dacă pozezi la pasul standard de 10 cm (200 W/m²)
• Sau suprafața este de 17,25 m², dacă pozezi la 15 cm pentru o densitate de 133 W/m²
• Încăperea are formă neregulată, cu decupaje sau colțuri, unde un covoraș dreptunghiular nu s-ar potrivi

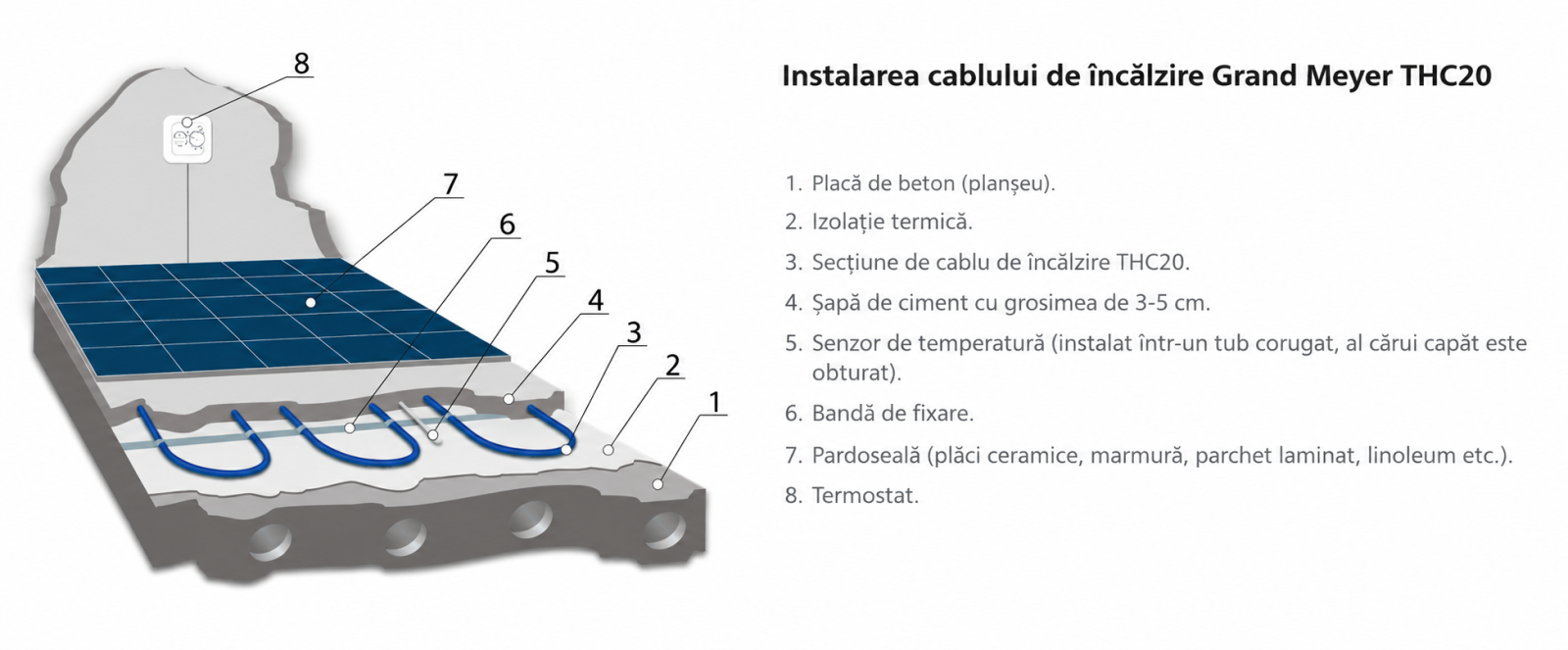

• Structura pardoselii permite o șapă de ciment de minimum 3 cm peste cablu
• Circuitul de alimentare suportă un curent de 10,5 A la 230 V

Beneficii

• Rezistență termică - cablul suportă până la +90 °C în regim de lucru
• Utilizare mixtă - se folosește și la degivrarea suprafețelor exterioare mici
• Toleranță strânsă de lungime - ±0,5%, deci lungimea comandată este cea livrată
• Densitate de putere la alegere - același cablu dă 114-267 W/m², în funcție de pasul de pozare
• Acoperă forme neregulate - se pozează pe contur, nu doar pe suprafețe dreptunghiulare
• Diametru redus - 5,0 mm, se înglobează ușor în șapa de ciment

De reținut

• Cablul de încălzire nu se poate scurta. Lungimea este fixă și se alege înainte de comandă.
• Termostatul nu este inclus și este obligatoriu pentru funcționare.
• Banda de fixare din inox SCS19 nu este inclusă și este necesară pentru menținerea pasului de pozare.
• Pentru degivrarea suprafețelor exterioare mari este indicat cablul OHC30, de 30 W/m, cu protecție IPx7 și clasă mecanică M2.
• Necesită șapă de ciment de minimum 3 cm peste cablu. Nu se pozează direct în adezivul de gresie - pentru asta există covorașele EcoNG170 și THM200.
• Pentru o suprafață mai mare, în aceeași gamă există THC20-160, de 160 m și 3.200 W.
• Pentru o suprafață mai mică, în aceeași gamă există THC20-98, de 98 m și 1.960 W.

Ce include livrarea

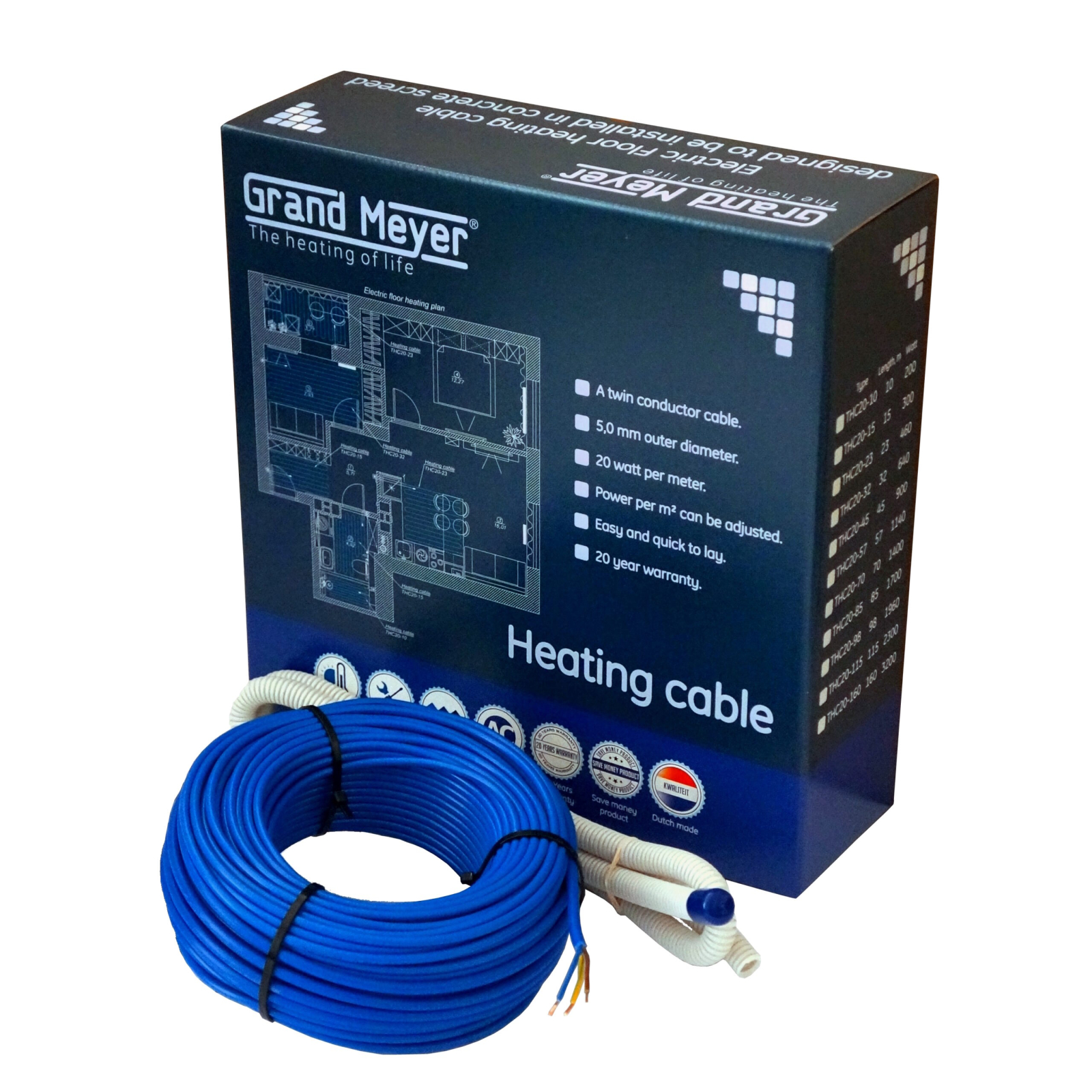

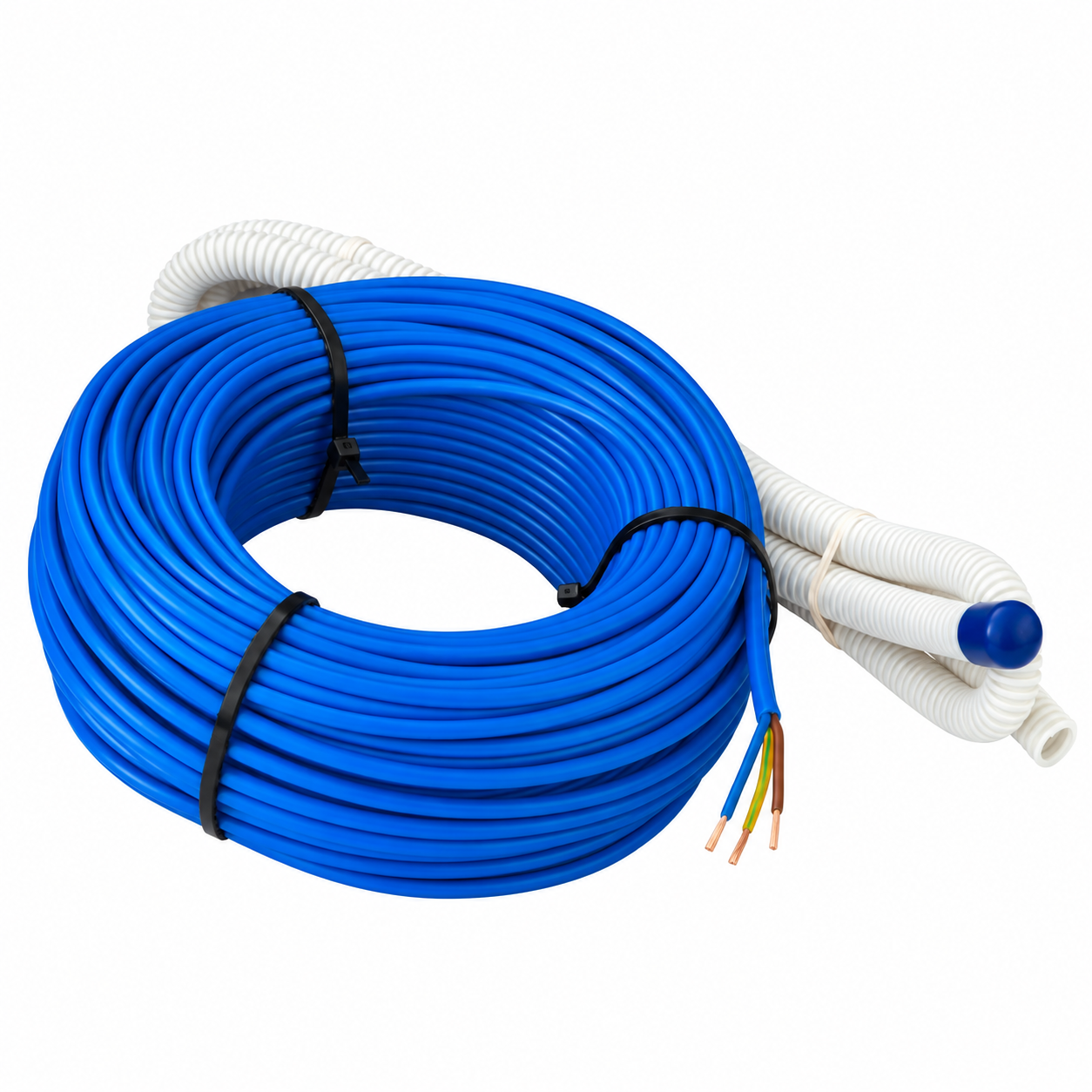

• Cablu de încălzire THC20-115, cu racord rece de 3 m
• Tub de protecție Ø16 mm, lungime 1,5 m, pentru senzorul de temperatură
• Instrucțiuni de montaj și fișă tehnică
