Cablu degivrare exterior Grand Meyer OHC30-20, 30 W/m, 20 m, 600 W

Cablul de degivrare Grand Meyer OHC30-20 are 20 m lungime și 600 W putere instalată, la 230 V. La densitatea recomandată de 300 W/m² pentru trotuare și trepte, acoperă 2 m². Diametrul exterior este de 6,5 mm, iar rezistența de 83,76 - 96,99 Ω.

Ce separă un cablu de exterior de unul de interior nu este puterea, ci ce suportă. OHC30 are protecție IPx7, deci funcționează în contact cu apa, clasă mecanică M2 conform IEC 60800, deci se poate îngloba în beton și asfalt, și manta din PVC iradiat cu protecție UV, deci rezistă pe suprafețe deschise, expuse la soare.

Puterea recomandată diferă pe tip de suprafață. Pentru trepte exterioare, trotuare, rampe pietonale, terase pavate și balcoane sunt indicate 300-400 W/m², ceea ce înseamnă că acest model acoperă între 1,5 și 2 m². Pentru rampe de încărcare și poduri se recomandă 350-500 W/m², iar pentru jgheaburi 160-250 W/m² - la 250 W/m², modelul acoperă 2,4 m².

Fără controler, un sistem de degivrare funcționează permanent. Controlerul MST-92A pornește încălzirea doar când temperatura se află în intervalul de degivrare și senzorul de umiditate detectează apă sau zăpadă - de aceea se comandă împreună cu cablul.

Varianta de 20 m acoperă de regulă o scară exterioară de acces sau un jgheab de fațadă. Lungimea se măsoară pe traseul real, cu toate întoarcerile, nu pe lungimea suprafeței.

Pe jgheaburi și burlane, unde cablul se pozează în unul sau două fire pe traseu, cei 20 m acoperă 20 m de jgheab într-un singur fir sau 10 m în două fire. Pe suprafețe orizontale se pozează în serpentină, la pasul rezultat din puterea dorită pe metru pătrat.

Pentru aceeași putere instalată există și varianta gata dimensionată: covorașul N-CDS-03 900, de 900 W și 3 m² la 300 W/m². Covorașul se derulează direct, la pas garantat; cablul liber se pozează la pasul ales, ceea ce contează pe suprafețe cu formă neregulată sau pe jgheaburi și burlane.

La funcționare, cei 600 W înseamnă 0,6 kWh pe oră. Un sistem comandat de controler funcționează doar în intervalele cu risc de îngheț, deci aceasta este valoarea maximă, nu consumul sezonier. Curentul de 2,7 A se încadrează fără probleme pe un circuit obișnuit de 10 A.

Specificații tehnice

• Putere totală: 600 W
• Putere liniară: 30 W/m
• Lungime parte încălzitoare: 20 m
• Curent absorbit: 2,7 A
• Rezistență: 83,76 - 96,99 Ω
• Tensiune nominală: 230 V (±10%), 50 Hz

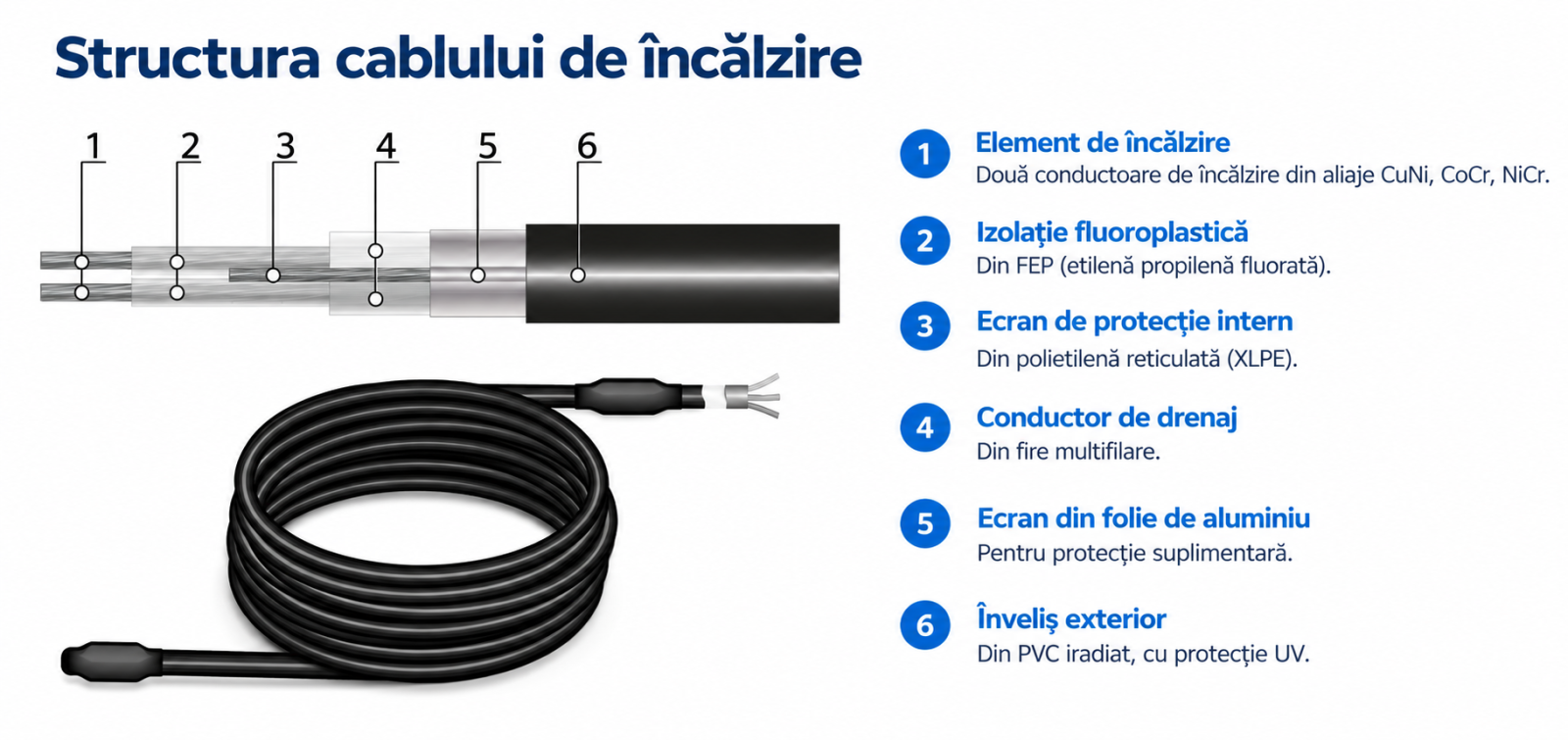

• Tip cablu: bifilar (twin-core), ecranat
• Izolație: fluoroplast (FEP), cu ecran interior din XLPE
• Ecran: folie de aluminiu cu conductor de drenaj
• Manta exterioară: PVC iradiat, cu protecție UV
• Diametru exterior: 6,5 mm
• Grad de protecție: IPx7
• Rezistență mecanică: clasa M2, conform IEC 60800
• Tensiune de încercare a izolației: 2,6 kV
• Rezistență de izolație: minimum 1×10³ MΩ·m
• Temperatură maximă admisă de durată: +90 °C
• Temperatură minimă de montaj: -30 °C
• Rază minimă de îndoire în exploatare: 150 mm
• Rază minimă de îndoire, o singură dată: 40 mm
• Racord rece: 3,0 m, cablu H05RN-F
• Comportare la foc: nepropagator
• Toleranță de rezistență: +10% / -5%
• Toleranță de lungime: ±0,5%
• Certificare: CE, EAC

Cum știi că este modelul potrivit

• Sau ai de încălzit un jgheab ori un burlan, unde puterea recomandată este mai mică (160-250 W/m²)

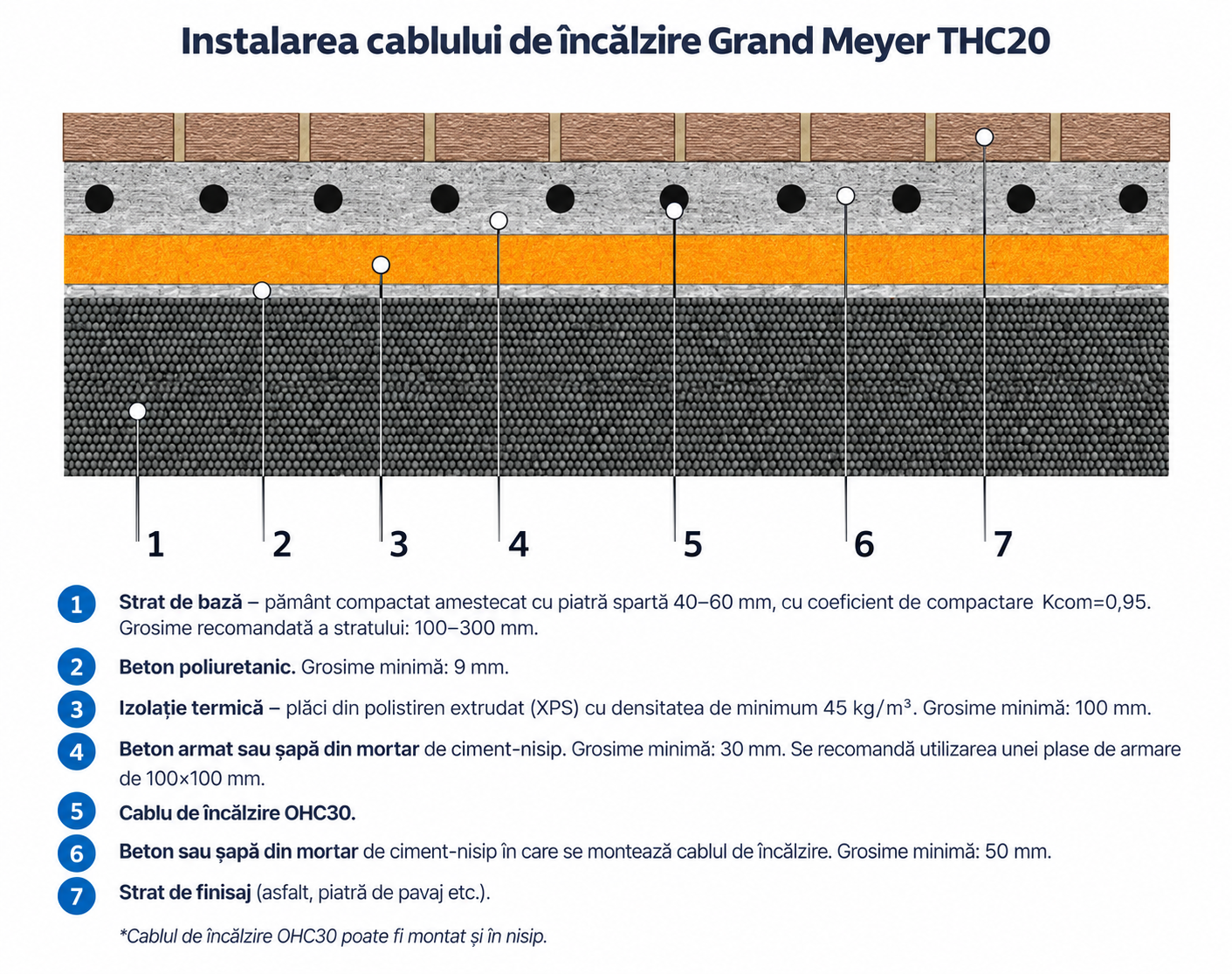

• Cablul se poate îngloba în mortar de ciment, beton, nisip sau sol, ori se poate fixa pe jgheab
• Circuitul de alimentare suportă un curent de 2,7 A la 230 V
• Instalația va avea un controler de degivrare cu senzor de temperatură și de umiditate
• Suprafața de degivrat este de 1,5-2 m², pentru trepte, trotuare, terase pavate sau balcoane (300-400 W/m²)

Beneficii

• Rezistență mecanică M2 - clasa conform IEC 60800 permite înglobarea în beton și asfalt
• Montaj la temperaturi scăzute - se poate poza până la -30 °C
• Putere liniară mare - 30 W/m, adică 600 W pe 20 m de traseu
• Izolație din fluoroplast - FEP suportă temperaturi ridicate și îmbătrânire lentă
• Nepropagator de flacără - conform fișei tehnice a producătorului
• Rezistență la exterior - protecție IPx7 și manta cu protecție UV, pentru montaj în aer liber

De reținut

• Cablul de încălzire nu se poate scurta. Lungimea este fixă și se alege înainte de comandă.
• Pentru suprafețe unde se dorește o soluție gata dimensionată la 300 W/m², covorașele N-CDS acoperă direct o suprafață dată.
• Pentru protecția conductelor împotriva înghețului se folosesc cablurile autoreglabile PHC și UHC, nu acest model.
• Controlerul de degivrare și senzorii nu sunt incluși. Fără ei, cablul funcționează permanent și consumă inutil.
• Pentru un traseu mai lung, în aceeași gamă există OHC30-30, de 30 m și 900 W.
• Pentru un traseu mai scurt, în aceeași gamă există OHC30-10, de 10 m și 300 W.

Ce include livrarea

• Cablu de degivrare OHC30-20, cu racord rece de 3 m din H05RN-F
• Instrucțiuni de montaj și fișă tehnică
