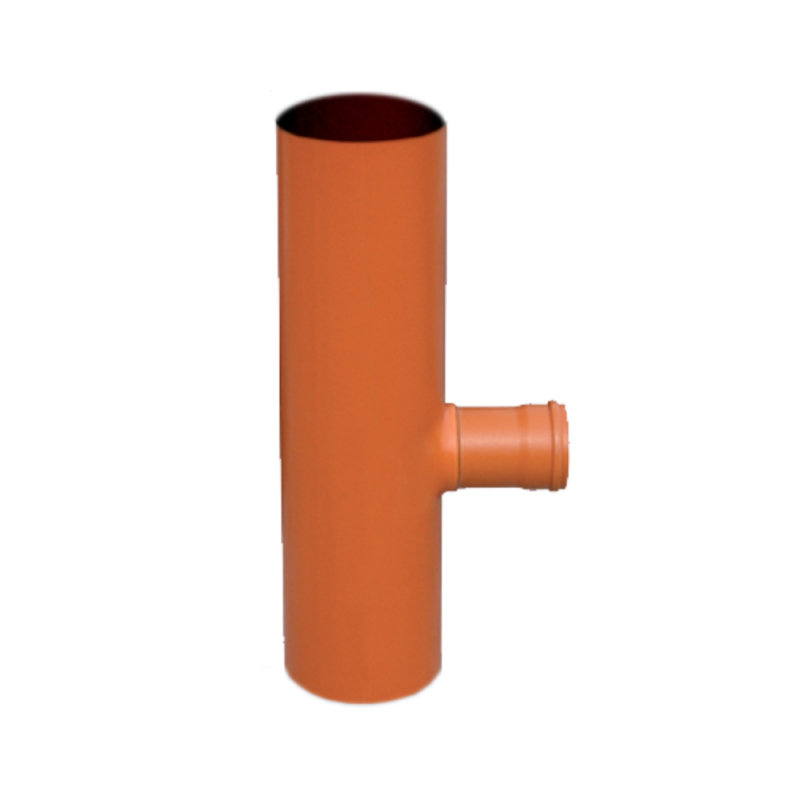

Baza geiger PVC Valrom VALPlast D. 400 1OUT D. 200 90grd H 2m

Valrom VALPlast VLP466150402020 este o bază de gură de scurgere din PVC pentru ape pluviale, cu depozit de sedimente integrat în corp. Diametrul nominal este DN 400 mm, racordul de ieșire D 200 mm la 90°, înălțimea 2,0 m, iar masa 27,2 kg. Se montează în carosabil, trotuare și platforme.

Racordul la 90° iese perpendicular pe axul corpului. Ocupă mai puțin spațiu în plan, ceea ce contează la săpăturile înguste dintre bordură și fundația carosabilului, și simplifică trasarea atunci când colectorul trece chiar pe lângă gura de scurgere. În schimb, intrarea perpendiculară introduce o pierdere de sarcină locală mai mare decât racordul oblic.

Înălțimea de 2 m este pentru colectoare pozate adânc - artere principale, tronsoane aval ale unei rețele pluviale, zone unde conducta principală a fost coborâtă pentru a păstra panta. La această adâncime săpătura necesită de regulă sprijinire, iar coborârea corpului în groapă cere utilaj.

Corpul de DN 400 mm cu racord majorat la D 200 mm se alege atunci când gura de scurgere preia și apa adusă prin rigolă de pe o suprafață suplimentară, sau când racordul se face pe un tronson mai lung, unde secțiunea mai mare compensează pierderile pe traseu.

La racord D 200 mm, verifică din timp că mufa de trecere liss-gofrat există în dimensiunea potrivită tipului de tub din proiect. Secțiunea mai mare aduce o capacitate de evacuare superioară, dar impune și o pantă suficientă pe branșament pentru ca viteza de autocurățire să se păstreze.

Specificații tehnice:

• Diametru nominal corp: DN 400 mm
• Racord de ieșire: D 200 mm
• Unghi racord: 90°
• Înălțime: 2,0 m
• Masă: 27,2 kg
• Material: PVC
• Depozit pentru sedimente: inclus în corpul bazei

Cum știi că este modelul potrivit:

• Cota colectorului pluvial permite o gură de scurgere de 2,0 m; pentru alte adâncimi, aceeași configurație DN 400 / D 200 la 90° există în variantele de 1,0 m și 1,5 m
• Racordul existent sau proiectat către colector este de D 200 mm
• Colectorul trece perpendicular pe gura de scurgere, sau lățimea săpăturii este limitată
• Spațiul dintre bordură și structura carosabilului permite un corp de DN 400 mm
• Ai prevăzut sprijinirea săpăturii și utilaj pentru coborârea corpului în groapă

De reținut:

• Depozitul de sedimente din corp este elementul care ține nisipul departe de rețea; se golește periodic prin gura de scurgere, în funcție de aportul din zonă.
• Pentru cealaltă orientare a racordului există varianta la 45° din aceeași gamă, cu aceleași cote de corp
• Grătarul și piesa de sprijin nu sunt incluse - se comandă separat, după clasa de încărcare cerută în zonă: piesă de sprijin C250 cu grătar C250, sau piesă de sprijin D400 cu grătar D400
• În teren cu pânză freatică ridicată, corpul gol trebuie asigurat împotriva flotabilității până la umplerea săpăturii
• Racordarea la rețea se face cu tub PP/PVC sau cu tub gofrat, prin mufe de trecere liss-gofrat
• Preia exclusiv ape pluviale; nu este destinată apelor uzate menajere
