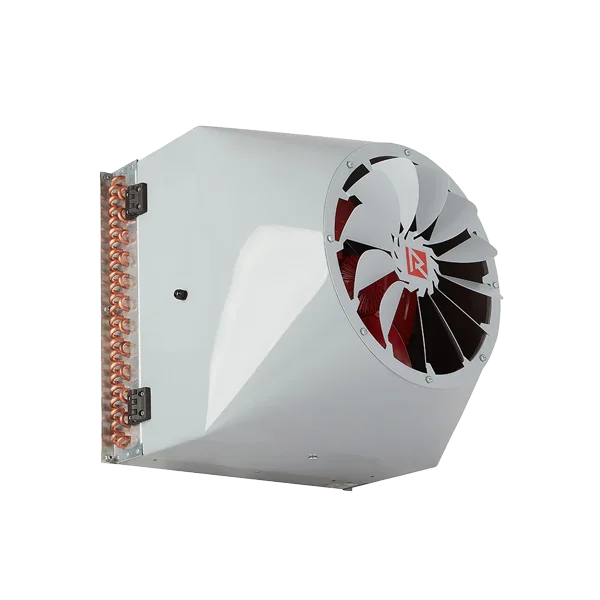

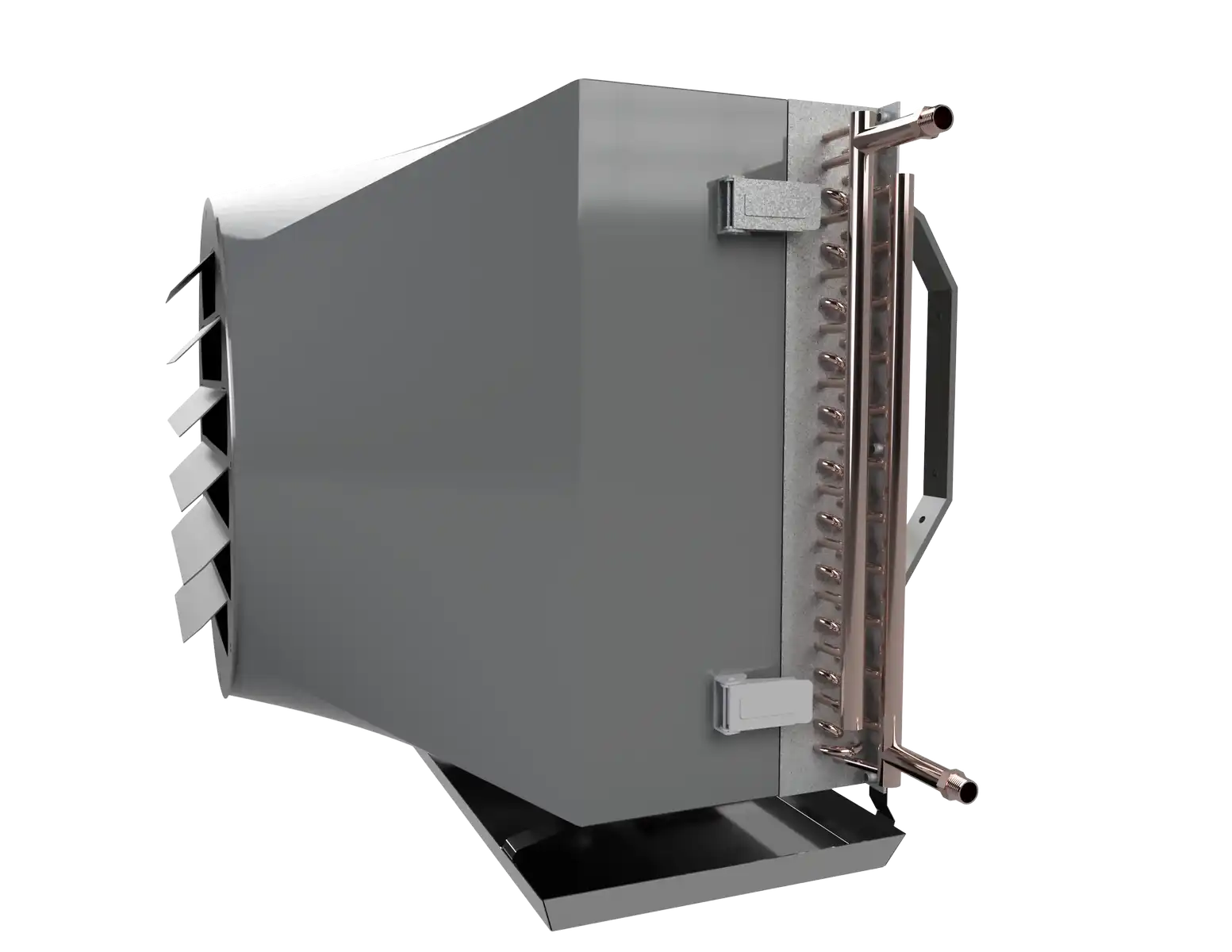

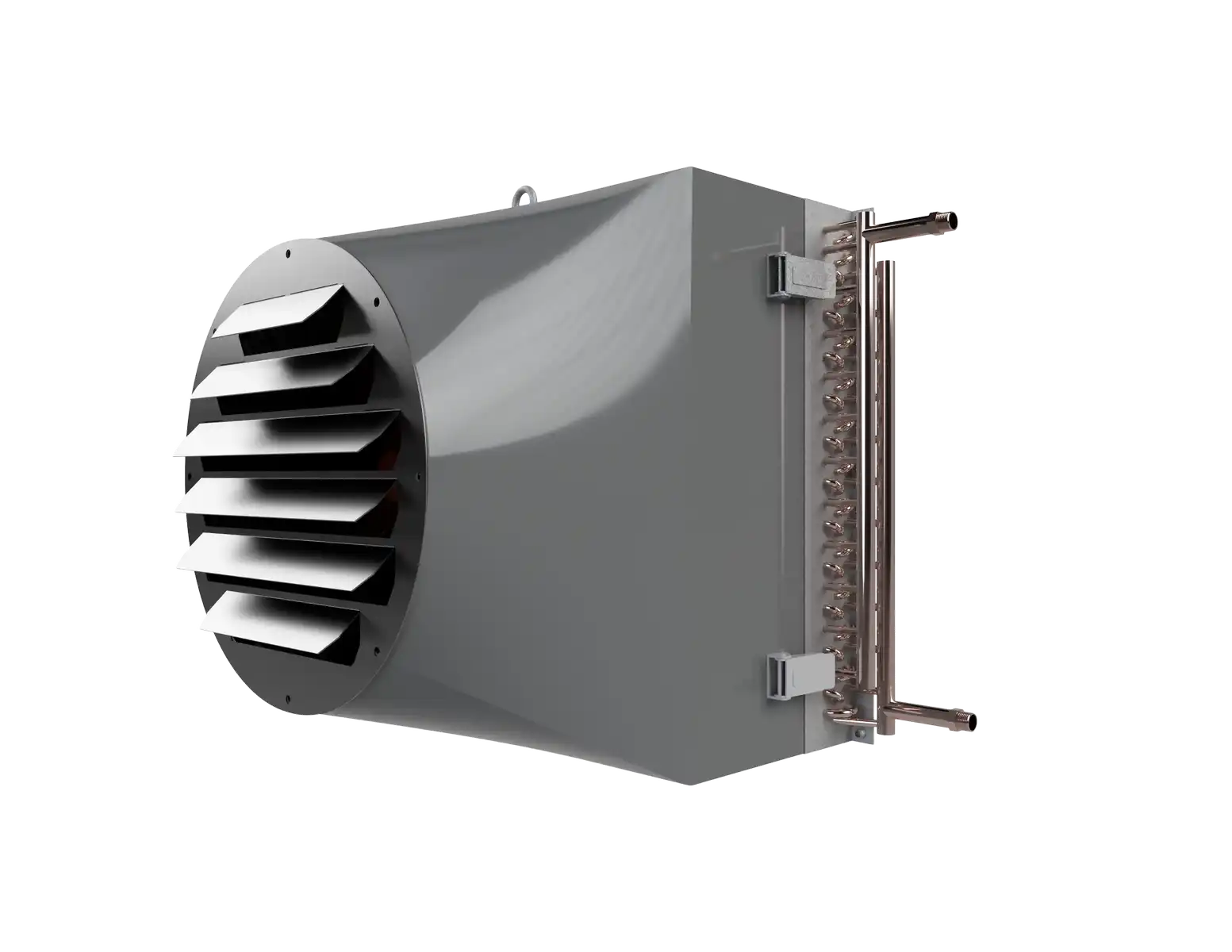

Aeroterma cu apa calda Reventon Farmer OpenAir XL IP66, 63,9 kW, pentru ferme

Reventon Farmer OpenAir XL IP66 este o aerotermă cu apă caldă de mare putere pentru medii agresive: grajduri de bovine, adăposturi de porcine, grajduri de cai și sere. Are putere termică nominală de 63,9 kW la agent 90/70 °C, schimbător cu patru rânduri și acoperire epoxidică, debit de aer de 4.500 m³/h și motor IP66.

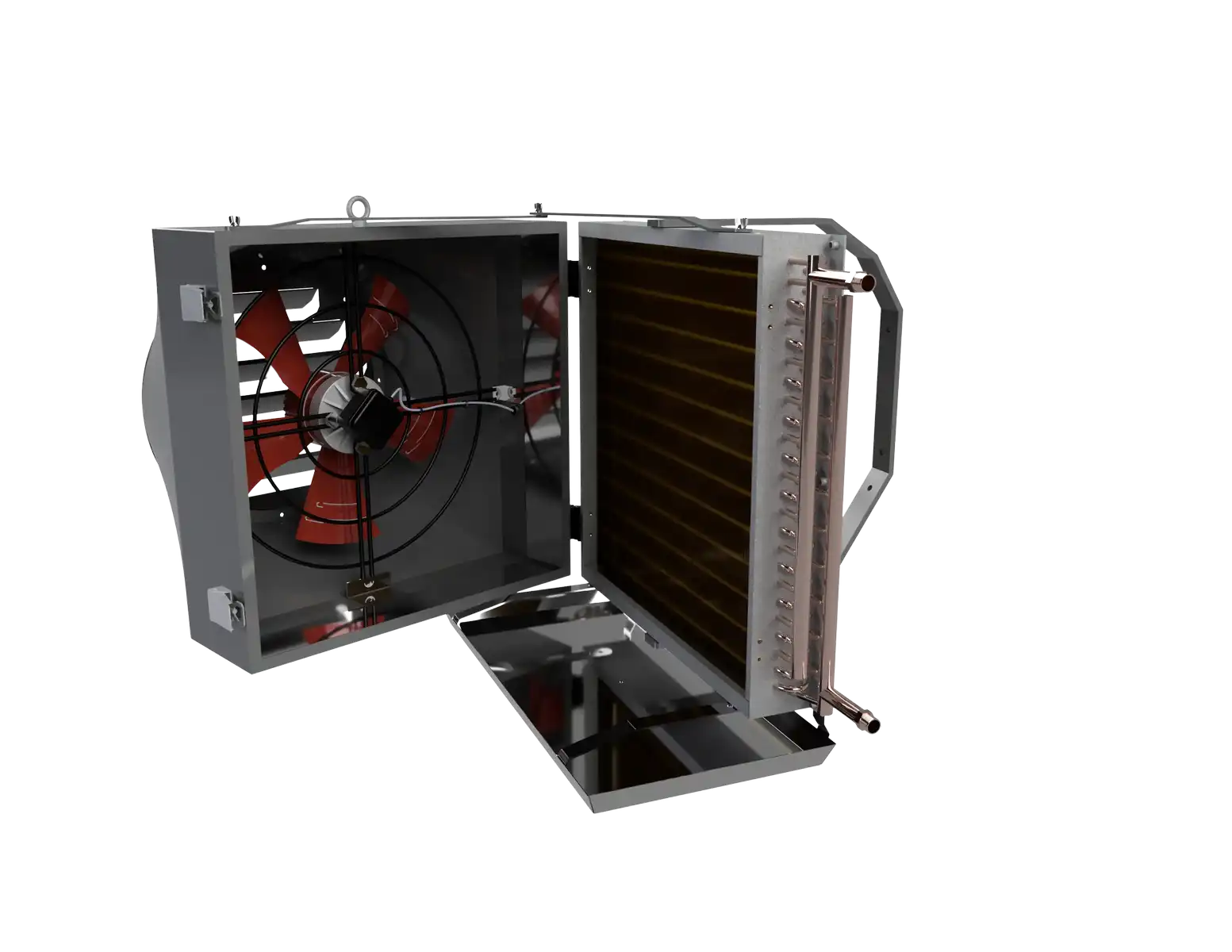

Schimbătorul cu patru rânduri scoate putere mare chiar și cu agent la temperaturi moderate: la 70/50 °C și aer aspirat la 8 °C, aeroterma livrează 39,5 kW. Țevile din cupru și lamelele din aluminiu sunt acoperite cu epoxid, rezistent la acizi diluați, ceață salină și abur, iar lamelele mai distanțate întârzie colmatarea cu praf. Carcasa din laminat cu gelcoat, armată cu ramă de aluminiu, se deschide pe balamale pentru curățarea schimbătorului, iar motorul IP66 rezistă la praf și la jeturi puternice de apă.

Specificații tehnice

• Putere termică nominală (agent 90/70 °C, aer aspirat 0 °C): 63,9 kW
• Plaja de putere termică: 9,9-88,1 kW
• Putere termică la agent 80/60 °C: 48,1 kW (aer 8 °C), 41,1 kW (aer 16 °C), 27,5 kW (aer 32 °C)
• Putere termică la agent 70/50 °C: 39,5 kW (aer 8 °C), 32,6 kW (aer 16 °C)
• Putere termică la agent 55/45 °C: 32,7 kW (aer 8 °C), 25,9 kW (aer 16 °C)
• Putere termică la agent 40/30 °C: 20,0 kW (aer 8 °C), 13,3 kW (aer 16 °C)
• Putere de răcire: 9,9-22,7 kW (agent 6/12 °C sau 5/10 °C, aer 24-32 °C)
• Debit maxim de aer: 4.500 m³/h
• Bătaie orizontală maximă: 23 m
• Schimbător de căldură: țevi din cupru, lamele din aluminiu, ramă din oțel zincat, acoperire epoxidică; 4 rânduri; volum de apă 4,9 l
• Temperatură maximă a agentului termic: 120 °C
• Presiune maximă de lucru: 1,6 MPa (16 bar)
• Racorduri: 3/4"
• Alimentare: 230 V / 50 Hz
• Putere motor: 500 W
• Curent nominal: 2,2 A
• Turație motor: 1.395 rpm
• Ventilator: axial, Ø 500 mm, din oțel vopsit în câmp electrostatic, motor monofazat
• Grad de protecție motor: IP66
• Nivel de zgomot la 5 m: 66 dB
• Dimensiuni: lățime 747 mm, înălțime 695 mm, adâncime 610 mm
• Greutate netă: 49 kg
• Carcasă: laminat acoperit cu gelcoat, ramă de aluminiu; difuzor 360° din oțel zincat vopsit

Cum știi că este modelul potrivit

Acest model este potrivit dacă:

• Spațiul are o atmosferă agresivă - amoniac, vapori acizi, praf sau umiditate ridicată
• Necesarul de căldură al zonei deservite este între 27 și 48 kW, la agent termic 80/60 °C și aer aspirat între 32 °C și 8 °C
• Lucrezi cu agent la temperaturi moderate, de 55/45 °C, și ai nevoie de 22-33 kW în zona deservită
• Jetul de aer trebuie să ajungă pe orizontală la cel mult 23 m
• Structura de montaj poate susține o greutate de 49 kg

Beneficii

• Putere mare la agent moderat - schimbătorul cu 4 rânduri dă 32,7 kW la 55/45 °C și aer aspirat la 8 °C
• Rezistență la coroziune - acoperire epoxidică pe țevi și lamele, rezistentă la acizi diluați (2% HCl, 2% H2SO4), ceață salină și abur
• Motor protejat complet - IP66, etanș la praf și rezistent la jeturi puternice de apă
• Curățare ușoară - carcasa se deschide pe balamale, iar lamelele distanțate întârzie colmatarea
• Încălzire și răcire - alimentată cu apă răcită, asigură 9,9-22,7 kW putere de răcire

Automatizare și accesorii compatibile

Pentru menținerea temperaturii se folosește termostatul manual IP54, gândit pentru medii agresive, care comandă până la 2 aeroterme, sau programatorul HMI SINGLE BMS, cu program orar și integrare în automatizarea clădirii, tot pentru maximum 2 aeroterme. Turația ventilatorului se ajustează din regulatorul de turație FARMER 3A, cu 5 trepte, câte unul pentru fiecare aerotermă. Vana cu 3 căi cu actuator HC 3/4" reglează automat debitul de agent termic.

De reținut

• Montajul pe perete se face pe consola rotativă Farmer OpenAir, completată cu un lanț cu cârlig prins de inelul de ridicare al carcasei; consola nu este inclusă și se comandă separat.
• Pentru răcire este necesară tava de condens Farmer OpenAir; cu tavă, aeroterma se montează doar pe perete, perfect orizontal.
• Aeroterma nu are protecție antiîngheț. În adăposturile în care temperatura poate coborî sub 0 °C cu aparatul oprit, este recomandat să folosești ca agent termic un lichid cu punct de îngheț sub temperatura minimă posibilă din încăpere.
• Datorită greutății de 49 kg, aeroterma se montează cu elemente de prindere dimensionate corespunzător.
