Actuator pneumatic Ebro Armaturen, EB8.1SYD, dubla actionare, conexiuni Namur G 1/4”, flanse F07/F10, inchidere in sens ora - pentru DN250 seria Z011A
![Actuator pneumatic, EB8.1SYD, dubla actionare, conexiuni Namur G 1/4, flanse F07/F10, inchidere in sens orar. Pentru DN250 seria Z011A. Presiune de control 2,5...8bar, cuplu 104-333Nm. [0]](https://gomagcdn.ro/domains2/construkt.ro/files/product/medium/actuator-pneumatic-eb8-1syd-dubla-actionare-conexiuni-namur-g-1-4-flanse-f07-f10-inchidere-in-sens-orar-pentru-dn250-seria-z011a-presiune-de-control-2-141610.png "Actuator pneumatic, EB8.1SYD, dubla actionare, conexiuni Namur G 1/4, flanse F07/F10, inchidere in sens orar. Pentru DN250 seria Z011A. Presiune de control 2,5...8bar, cuplu 104-333Nm. [0]")
![Actuator pneumatic, EB8.1SYD, dubla actionare, conexiuni Namur G 1/4, flanse F07/F10, inchidere in sens orar. Pentru DN250 seria Z011A. Presiune de control 2,5...8bar, cuplu 104-333Nm. [1]](https://gomagcdn.ro/domains2/construkt.ro/files/product/medium/actuator-pneumatic-eb8-1syd-dubla-actionare-conexiuni-namur-g-1-4-flanse-f07-f10-inchidere-in-sens-orar-pentru-dn250-seria-z011a-presiune-de-control-2-497701.png "Actuator pneumatic, EB8.1SYD, dubla actionare, conexiuni Namur G 1/4, flanse F07/F10, inchidere in sens orar. Pentru DN250 seria Z011A. Presiune de control 2,5...8bar, cuplu 104-333Nm. [1]")
![Actuator pneumatic, EB8.1SYD, dubla actionare, conexiuni Namur G 1/4, flanse F07/F10, inchidere in sens orar. Pentru DN250 seria Z011A. Presiune de control 2,5...8bar, cuplu 104-333Nm. [1]](https://gomagcdn.ro/domains2/construkt.ro/files/product/original/actuator-pneumatic-eb8-1syd-dubla-actionare-conexiuni-namur-g-1-4-flanse-f07-f10-inchidere-in-sens-orar-pentru-dn250-seria-z011a-presiune-de-control-2-141610.png "Actuator pneumatic, EB8.1SYD, dubla actionare, conexiuni Namur G 1/4, flanse F07/F10, inchidere in sens orar. Pentru DN250 seria Z011A. Presiune de control 2,5...8bar, cuplu 104-333Nm. [1]")
![Actuator pneumatic, EB8.1SYD, dubla actionare, conexiuni Namur G 1/4, flanse F07/F10, inchidere in sens orar. Pentru DN250 seria Z011A. Presiune de control 2,5...8bar, cuplu 104-333Nm. [2]](https://gomagcdn.ro/domains2/construkt.ro/files/product/original/actuator-pneumatic-eb8-1syd-dubla-actionare-conexiuni-namur-g-1-4-flanse-f07-f10-inchidere-in-sens-orar-pentru-dn250-seria-z011a-presiune-de-control-2-497701.png "Actuator pneumatic, EB8.1SYD, dubla actionare, conexiuni Namur G 1/4, flanse F07/F10, inchidere in sens orar. Pentru DN250 seria Z011A. Presiune de control 2,5...8bar, cuplu 104-333Nm. [2]")
Durata de livrare: 7 - 14 zile
Cod Produs:
EB08SYD-DE22
Ai nevoie de ajutor?
0373.760.413
- Descriere
- Caracteristici
- Review-uri (0)
Actuator pneumatic, EB8.1SYD, dubla actionare, conexiuni Namur G 1/4, flanse F07/F10, inchidere in sens orar. Pentru DN250 seria Z011A. Presiune de control 2,5...8bar, cuplu 104-333Nm.
Actuatoare pneumatice cu dublă acționare, seria EB-SYD
Actuatoare pneumatice pentru acționarea on/off a robinetelor fluture din seria Z011A. Acționarea on/off se realizează prin comutarea aerului comprimat între cele două racorduri. Consum redus de aer comprimat. Toate piesele interne disponibile ca piese de schimb. Formă constructivă robustă ce previne deteriorarea/explozia datorată presiunilor interne.

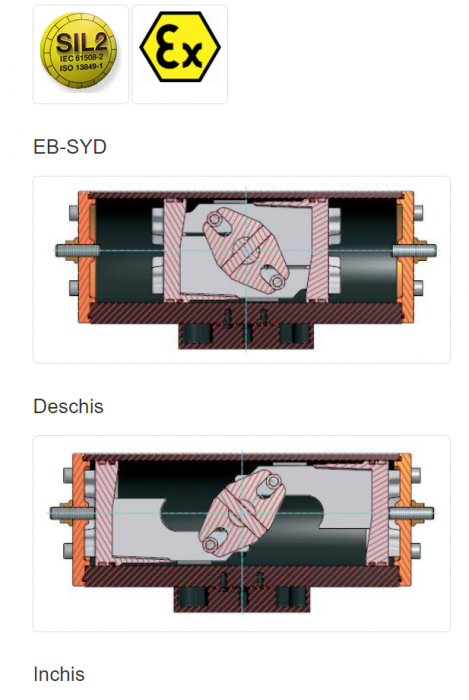

Principiu de operare: – ”scotch-yoke”, asigură cuplu mărit la închidere și deschidere
Cuplu: – 27…935Nm la o presiune a aerului comprimat de 6 bar
Presiune aer comprimat: – minimum 2,5bar, maximum 8bar
Calitate aer comprimat: – uscat sau lubrifiat (conform cu ISO8573-1: 2010 clasa 3)
Timp acționare: – închidere și deschidere ≤ 1 secundă
Materiale constructive: – carcasă din aluminiu eloxat
Conexiuni aer comprimat: – 2x Namur I, G1/4”
Indicator poziție: – optic, în partea superioară a carcasei
Protecție la coroziune: – clasa C4 conform cu EN WI6900095, testat EN600068-2-52
Ciclu de funcționare: – 4 / minut, la cicluri mai dese aerul comprimat va fi lubirifiat
Aprobări de fiabiliatate: – SIL2 (functional safety) conform IEC61502-8 și ISO13849-1
Clasificare ATEX: – EX II 2 GD c Tx
Montare pe robineți: – seria Z011A, montare directă fără adaptor, conform EN ISO5211
Accesorii opționale: – contacte auxiliare
(rugăm contact) – modul ”Speed Control” pentru mărirea timpului de închidere și deschidere până la 60 secunde, montare directă pe actuator
Producător: – Ebro Armaturen, fabricat în Elveția
Informatii conformitate produs
Actuatoare pneumatice cu dublă acționare, seria EB-SYD
Actuatoare pneumatice pentru acționarea on/off a robinetelor fluture din seria Z011A. Acționarea on/off se realizează prin comutarea aerului comprimat între cele două racorduri. Consum redus de aer comprimat. Toate piesele interne disponibile ca piese de schimb. Formă constructivă robustă ce previne deteriorarea/explozia datorată presiunilor interne.
Principiu de operare: – ”scotch-yoke”, asigură cuplu mărit la închidere și deschidere
Cuplu: – 27…935Nm la o presiune a aerului comprimat de 6 bar
Presiune aer comprimat: – minimum 2,5bar, maximum 8bar
Calitate aer comprimat: – uscat sau lubrifiat (conform cu ISO8573-1: 2010 clasa 3)
Timp acționare: – închidere și deschidere ≤ 1 secundă
Materiale constructive: – carcasă din aluminiu eloxat
Conexiuni aer comprimat: – 2x Namur I, G1/4”
Indicator poziție: – optic, în partea superioară a carcasei
Protecție la coroziune: – clasa C4 conform cu EN WI6900095, testat EN600068-2-52
Ciclu de funcționare: – 4 / minut, la cicluri mai dese aerul comprimat va fi lubirifiat
Aprobări de fiabiliatate: – SIL2 (functional safety) conform IEC61502-8 și ISO13849-1
Clasificare ATEX: – EX II 2 GD c Tx
Montare pe robineți: – seria Z011A, montare directă fără adaptor, conform EN ISO5211
Accesorii opționale: – contacte auxiliare
(rugăm contact) – modul ”Speed Control” pentru mărirea timpului de închidere și deschidere până la 60 secunde, montare directă pe actuator
Producător: – Ebro Armaturen, fabricat în Elveția
| Cod | Pentru robineți fluture cu DN | Cuplu la presiunea aerului comprimat de… | Presiunde închidere robinet | |
| 2,5 bar | 8 bar | |||
| EB04 SYD-B11 | 20…65 mm | 11 Nm | 36 Nm | 10 bar |
| EB05 SYD-C14 | 80…125 mm | 32 Nm | 101 Nm | 10 bar |
| EB06 SYD-CD17 | 150 mm | 65 Nm | 208 Nm | 10 bar |
| EB08 SYD-CD17 | 200 mm | 104 Nm | 333 Nm | 10 bar |
| EB08 SYD-DE22 | 250 mm | 104 Nm | 333 Nm | 10 bar |
| EB10 SYD-DE22 | 300 mm | 220 Nm | 706 Nm | 10 bar |
Diametru nominal DN: 250
