Schimbator de caldura in placi, marca ALFA-LAVAL, model TL3-PFG, 20 placi, ALLOY 316 - 40 kW

Alfa Laval TL3-PFG — schimbător de căldură cu plăci, 40 kW

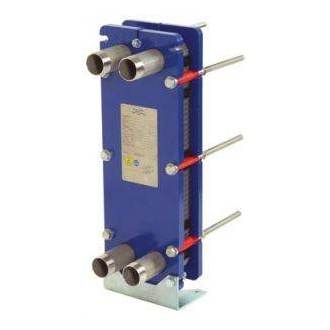

Schimbătorul de căldură cu plăci Alfa Laval TL3-PFG este un schimbător compact cu 20 de plăci din inox ALLOY 316, destinat transferului termic apă-apă cu putere de 40 kW. Funcționează în regim contracurent, la o presiune de proiectare de 10 bar, și este certificat conform PED, articolul 4.3.
Pentru instalațiile care necesită un transfer termic eficient între două circuite de apă, schimbătorul de căldură cu plăci Alfa Laval TL3-PFG oferă o soluție compactă și fiabilă, cu o putere termică de 40 kW la o diferență medie logaritmică de temperatură (LMTD) de doar 6,3 K. Plăcile din inox ALLOY 316, cu grosime de 0,5 mm, și garniturile din cauciuc NBR cu fixare Clip-on asigură etanșeitate și rezistență la coroziune pe termen lung, chiar și în instalații cu apă tratată chimic. Capacitatea de extindere de până la 15 plăci suplimentare permite mărirea ulterioară a puterii schimbătorului, fără înlocuirea completă a echipamentului, în cazul creșterii necesarului termic. Racordurile ISO 7 - R 1 1/4" din oțel inoxidabil, cu diametre de 80 mm pe circuitul cald și 120 mm pe circuitul rece, facilitează integrarea în instalațiile existente. Aprobarea ca echipament sub presiune conform PED articolul 4.3 confirmă conformitatea cu normele europene de siguranță pentru recipiente sub presiune.

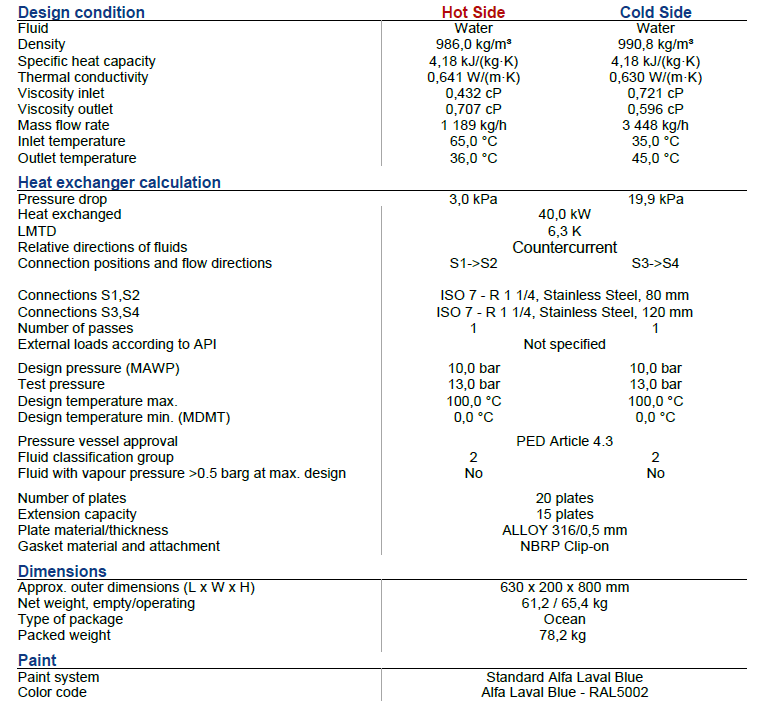

Specificații tehnice:
• Model: TL3-PFG
• Tip: schimbător de căldură cu plăci, apă-apă
• Putere termică schimbată: 40,0 kW
• LMTD: 6,3 K
• Direcție relativă a fluidelor: contracurent
• Debit masic circuit cald: 1.189 kg/h
• Temperatură intrare / ieșire circuit cald: 65,0°C / 36,0°C
• Pierdere de presiune circuit cald: 3,0 kPa
• Debit masic circuit rece: 3.448 kg/h
• Temperatură intrare / ieșire circuit rece: 35,0°C / 45,0°C
• Pierdere de presiune circuit rece: 19,9 kPa
• Fluid (ambele circuite): apă
• Racorduri S1, S2 (circuit cald): ISO 7 - R 1 1/4", oțel inoxidabil, 80 mm
• Racorduri S3, S4 (circuit rece): ISO 7 - R 1 1/4", oțel inoxidabil, 120 mm
• Sens curgere: S1→S2 (cald), S3→S4 (rece)
• Număr de treceri (passes): 1
• Presiune de proiectare (MAWP): 10,0 bar
• Presiune de testare: 13,0 bar
• Temperatură de proiectare max.: 100,0°C
• Temperatură de proiectare min. (MDMT): 0,0°C
• Aprobare recipient sub presiune: PED, articolul 4.3
• Grup de clasificare a fluidului: 2
• Fluid cu presiune de vapori > 0,5 barg la temp. max.: Nu
• Număr de plăci: 20 plăci
• Capacitate de extindere: 15 plăci suplimentare
• Material / grosime plăci: ALLOY 316 / 0,5 mm
• Material garnituri și fixare: NBR, tip Clip-on
• Dimensiuni exterioare (L × l × H): 630 × 200 × 800 mm
• Greutate netă (gol / în funcțiune): 61,2 / 65,4 kg
• Tip ambalaj: Ocean (transport maritim)
• Greutate ambalat: 78,2 kg
• Sistem de vopsire: Standard Alfa Laval Blue
• Cod culoare: Alfa Laval Blue - RAL5002

Beneficii:
• Compactitate: dimensiuni reduse (630 × 200 × 800 mm) pentru o putere termică de 40 kW, ideal pentru spații tehnice limitate
• Rezistență la coroziune: plăci din inox ALLOY 316 și garnituri NBR, potrivite pentru apă tratată chimic sau cu duritate ridicată
• Eficiență termică ridicată: schimb de căldură în contracurent, cu LMTD redus de 6,3 K, pentru un transfer termic optim între cele două circuite
• Scalabilitate: capacitate de extindere cu până la 15 plăci suplimentare, pentru adaptarea ulterioară la un necesar termic mai mare
• Conformitate certificată: aprobare ca echipament sub presiune conform directivei PED, articolul 4.3, testat la 13 bar
• Etanșare fiabilă: garnituri NBR cu fixare Clip-on, care simplifică operațiunile de întreținere și înlocuire
