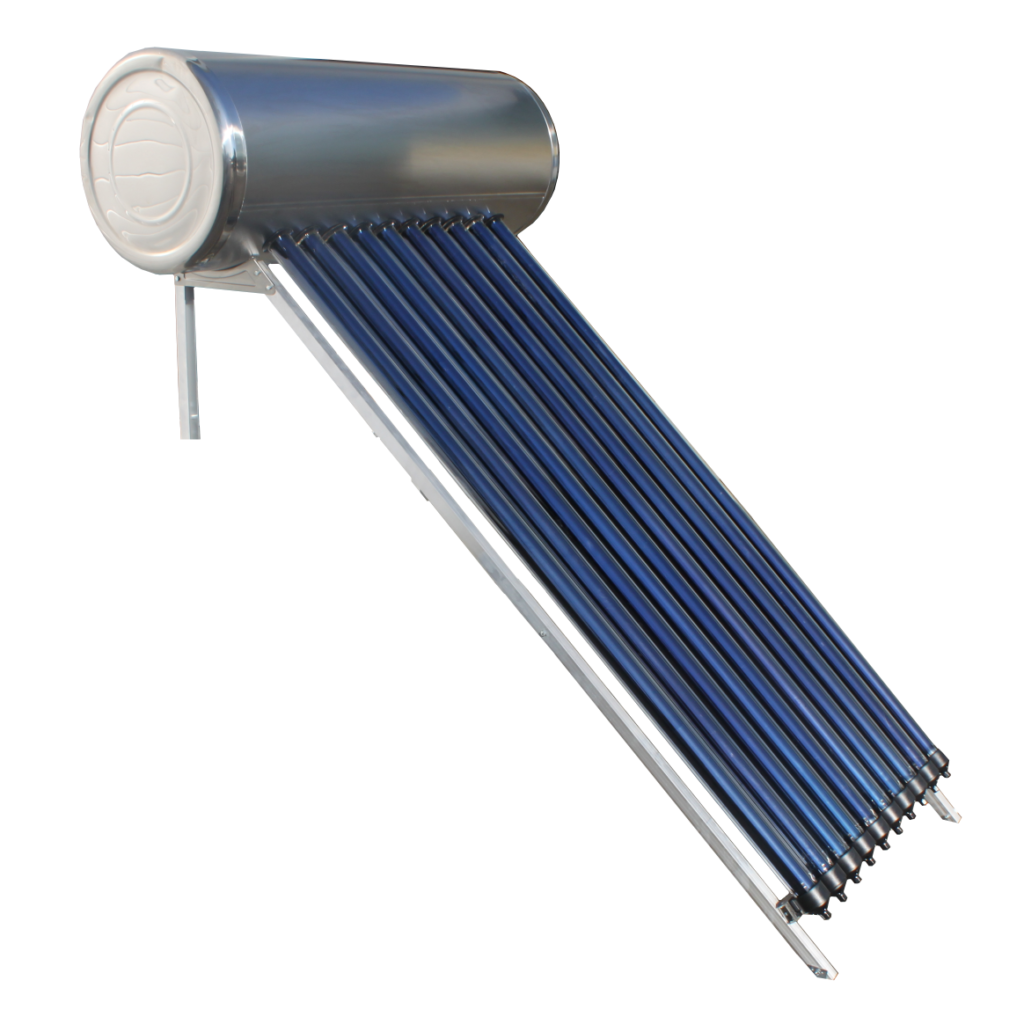

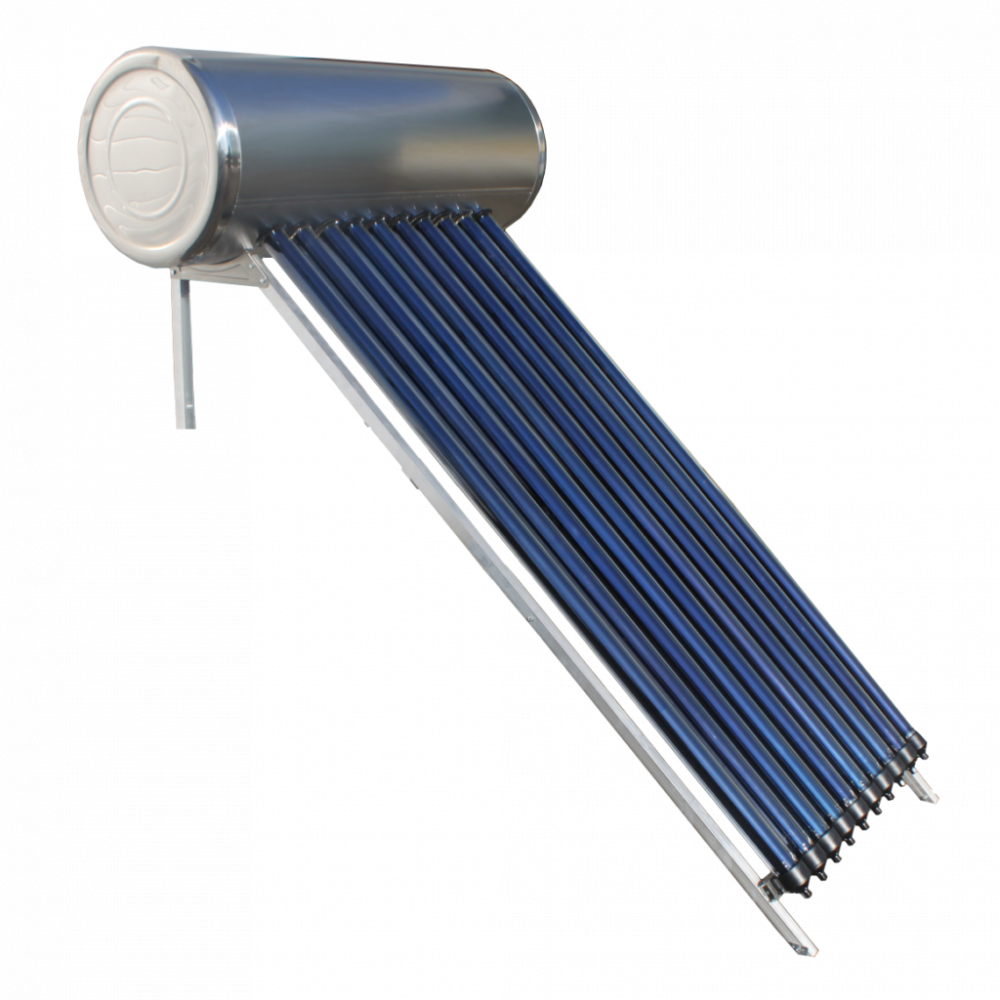

Panou solar presurizat Panosol model PS 150 12 tuburi vidate, boiler inox 150 litri, suport pentru sarpanta

Panou solar presurizat Panosol model PS 150 12 tuburi vidate, boiler inox 150 litri, suport pentru sarpanta


Panou solar presurizat cu bazin integrat, destinat obținerii de apă caldă menajeră în perioada Martie – Noiembrie.

Disponibil în versiuni cu suport de terasă sau suport de șarpantă.

Boilerul solar este confecționat din inox și are o capacitate de 150 litri.
Presiunea maximă de funcționare a boilerului este de 6 bari. Se pot înseria două sau mai multe panouri solare.
Panoul poate fi alimentat de la rețeaua de distribuție a apei sau de la hidrofor.

Sistem de oglinzi CPC ușor de asamblat între tuburile vidate ce concentrează radiația solară și crește puterea de absorbție a tuburilor vidate.

Panoul solar presurizat nu necesită montajul la înălțimi mari, acesta putând funcționa în condiții optime chiar și în cazul montajului la sol.

Tuburile vidate sunt echipate cu heat-pipe și nu conțin apă.
Panourile solare cu tuburi vidate oferă cea mai mare performanță de captare a energie solare.
Tuburile solare sunt construite din sticlă borosilicată pe interiorul căreia sunt depuse chimic trei straturi de absorbție ce amplifică efectul radiației solare.
Vidarea tubului asigură captarea radiației solare și transportul acesteia către apa din bazin fără pierderi termice.
Forma cilindrică a tuburilor le conferă capacitatea de a capta razele solare optim pe tot parcursul zilei, asigurând astfel o performanță bună chiar și în condiții de cer acoperit cu nori.
Garanție sistem – 3 ani.

Caracteristici principale:
• Performanta buna chiar si la temperaturi scazute
• Rezistenta la grindina pana la 30 mm si la vant de pana la 100 km/h
• Tuburile sunt usor de inlocuit, fara sa fie necesara golirea bazinului
• Heat pipe-uri rezistente la temperaturi de pana la -35 °C
• Echipat cu supapa siguranta 4 bar si anod de magneziu
• Presiune maxima de lucru – 6 bar

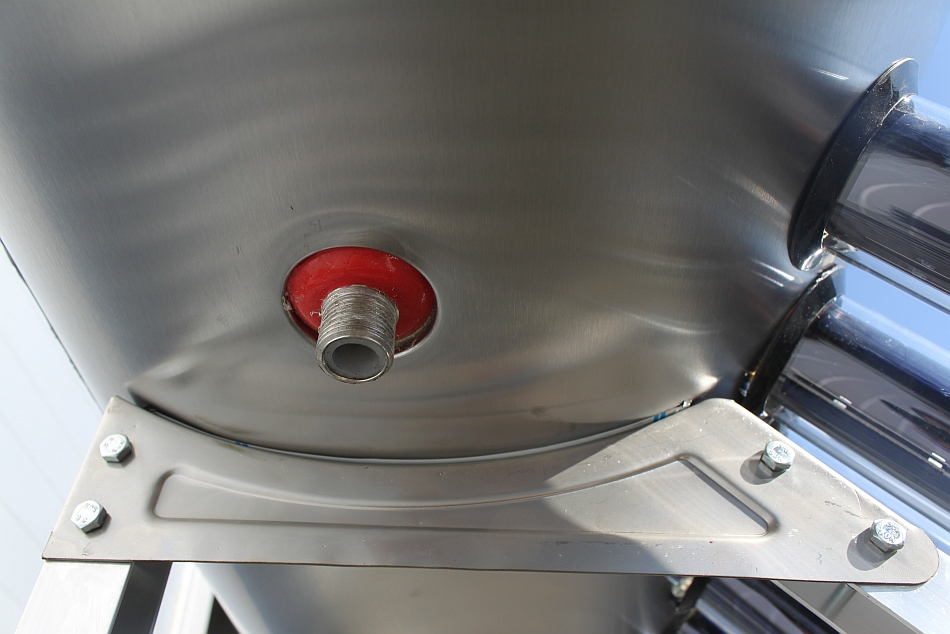

• Racord apa rece/calda - ½“ M

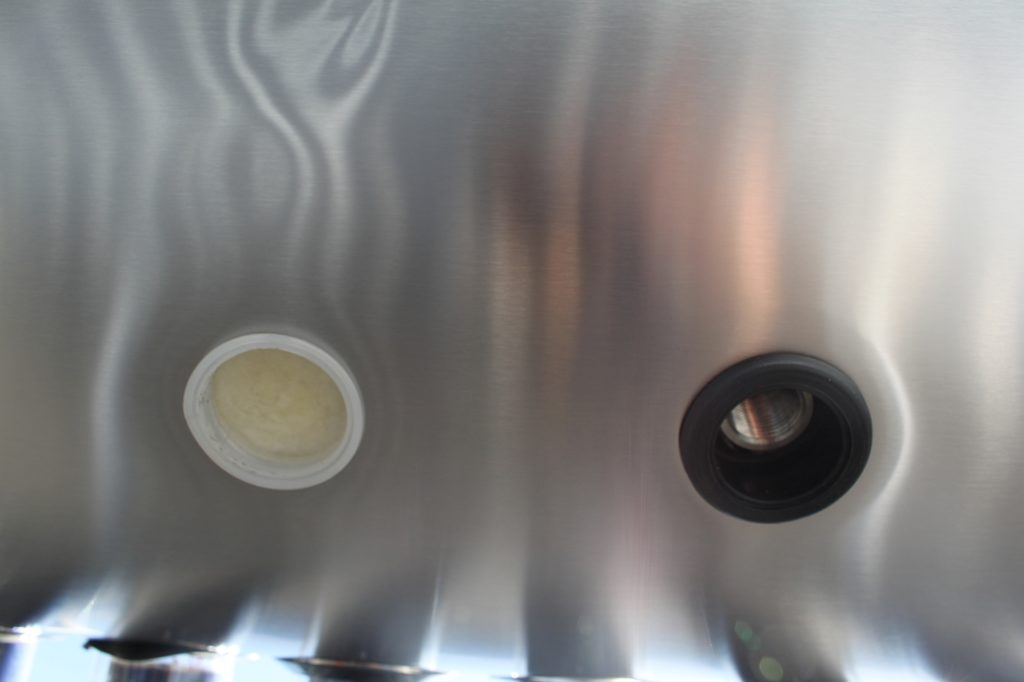

• Racorduri laterale pentru rezistenta electrica si teaca sensor - ½” F
• Optiuni de montaj flexibile pentru acoperis de tip sarpanta sau terasa
• Inclinatie 30 ~ 45 grade
• Fabricat in Romania

Materiale de constructie:
• Bazin interior: inox AISI 316L cu grosime de 1,5 mm, sudat in mediu argon.
• Carcasa exterioara : inox AISI 430, protejat in folie, diametru de 470 mm.
• Tuburi vidate : sticla borosilicata, 58x1800 mm, grosime 1.8 mm
• Heat-pipe : cupru de inalta puritate cu condesator de 22mm
• Reflector CPC : aluminiu cu coeficient de reflexie 96%, 0,4 mm

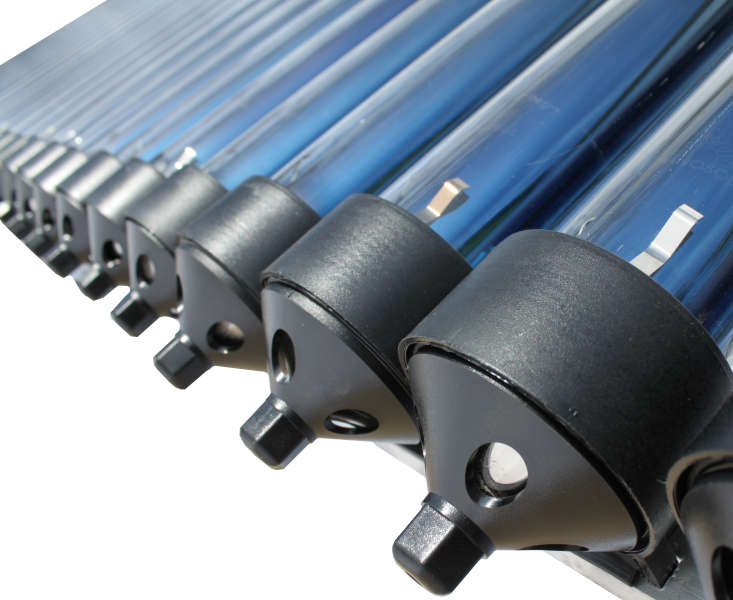

• Componente fixare : PVC cu protectie pentru raze UV
• Cadru fixare: profil aluminiu 30x30x30x2 mm.

Specificatii panou solar:
 • Volum bazin: 150 litri
 • Numar tuburi vidate: 12
 • Reflectori CPC: 11
 • Suprafata de absorbtie: 2,16 mp
 • Greutate gol: 86 kg
 • Dimensiuni panou (cm): 175 (h) x 175 (L) x 152 (l)
 • Dimensiuni bazin: 47 x 47 x 152 cm
 • Putere maxima la 1000 W/mp: 1405W
 • Debit maxim: 35 l/min (3bar)
 • Eficienta: 95%

Specificatii generale:
▪ Presiune maxima boiler : 5 bar/ 500kpa
▪ Debit maxim: 20 l/min
▪ Putere maxima: 650 W/mp
▪ Eta0 : 0.687
▪ a1 (W/m2K) : 1.505
▪ a2 (W/m2K) : 0.0111
▪ Temperatura de stagnare tuburi vidate: 280°C
▪ Temperatura de stagnare heat-pipe: 180°C

Accesorii incluse in pachet:
▪ Anod de magneziu (echipat pe boiler), filet 3/4”, lungime 300 mm, diametru 21mm
▪ Supapa de siguranta - 4 bar, ½”

ATENTIE!
Verificati conditiile de calitate a apei inainte de montaj (cloruri, duritate, nitri, nitrati).
Verificati uzura anodului de magneziu anual, inainte de umplerea cu apa.
Goliti bazinul in lunile de iarna si acoperiti tuburile cu o prelata.
este interzis sa lasati panoul cu tuburile asamblate la lumina solara fara ca rezervorul sa nu fie umplut cu apa.
Evitati acumularea de temperaturi peste 75̊ C in timpul functionarii.
