Ventil termostatic de amestec ESBE, cu fitinguri de compresie Ø22mm pentru teava cupru DN20 kvs1,5 reglare 20 - 43°C, clapeta de sens pentru apa rece integrata in fiting
![Ventil termostatic de amestec, cu fitinguri de compresie DN22mm pentru teava cupru, DN20, kvs1,5, reglare 20...43grdC, inclusiv o clapeta de sens pentru apa rece integrata in fiting [1]](https://gomagcdn.ro/domains2/construkt.ro/files/product/original/ventil-termostatic-de-amestec-cu-fitinguri-de-compresie-dn22mm-pentru-teava-cupru-dn20-kvs1-5-reglare-20-43grdc-inclusiv-o-clapeta-de-sens-pentru-apa-947962.png "Ventil termostatic de amestec, cu fitinguri de compresie DN22mm pentru teava cupru, DN20, kvs1,5, reglare 20...43grdC, inclusiv o clapeta de sens pentru apa rece integrata in fiting [1]")
![Ventil termostatic de amestec, cu fitinguri de compresie DN22mm pentru teava cupru, DN20, kvs1,5, reglare 20...43grdC, inclusiv o clapeta de sens pentru apa rece integrata in fiting [2]](https://gomagcdn.ro/domains2/construkt.ro/files/product/original/ventil-termostatic-de-amestec-cu-fitinguri-de-compresie-dn22mm-pentru-teava-cupru-dn20-kvs1-5-reglare-20-43grdc-inclusiv-o-clapeta-de-sens-pentru-apa-464961.png "Ventil termostatic de amestec, cu fitinguri de compresie DN22mm pentru teava cupru, DN20, kvs1,5, reglare 20...43grdC, inclusiv o clapeta de sens pentru apa rece integrata in fiting [2]")
![Ventil termostatic de amestec, cu fitinguri de compresie DN22mm pentru teava cupru, DN20, kvs1,5, reglare 20...43grdC, inclusiv o clapeta de sens pentru apa rece integrata in fiting [0]](https://gomagcdn.ro/domains2/construkt.ro/files/product/medium/ventil-termostatic-de-amestec-cu-fitinguri-de-compresie-dn22mm-pentru-teava-cupru-dn20-kvs1-5-reglare-20-43grdc-inclusiv-o-clapeta-de-sens-pentru-apa-947962.png "Ventil termostatic de amestec, cu fitinguri de compresie DN22mm pentru teava cupru, DN20, kvs1,5, reglare 20...43grdC, inclusiv o clapeta de sens pentru apa rece integrata in fiting [0]")
![Ventil termostatic de amestec, cu fitinguri de compresie DN22mm pentru teava cupru, DN20, kvs1,5, reglare 20...43grdC, inclusiv o clapeta de sens pentru apa rece integrata in fiting [1]](https://gomagcdn.ro/domains2/construkt.ro/files/product/medium/ventil-termostatic-de-amestec-cu-fitinguri-de-compresie-dn22mm-pentru-teava-cupru-dn20-kvs1-5-reglare-20-43grdc-inclusiv-o-clapeta-de-sens-pentru-apa-464961.png "Ventil termostatic de amestec, cu fitinguri de compresie DN22mm pentru teava cupru, DN20, kvs1,5, reglare 20...43grdC, inclusiv o clapeta de sens pentru apa rece integrata in fiting [1]")
Durata de livrare: 2 - 3 saptamani
Cod Produs:
VTA323-22-20/43
Ai nevoie de ajutor?
0373.760.413
- Descriere
- Caracteristici
- Review-uri (0)
Ventil termostatic de amestec, cu fitinguri de compresie DN22mm pentru teava cupru, DN20, kvs1,5, reglare 20...43grdC, inclusiv o clapeta de sens pentru apa rece integrata in fiting
· Ventilele termostatice de amestec VTA sunt destinate pentru prepararea directă a apei calde menajere în sistemele cu sau fără pompă de recirculare, sisteme mici de încălzire prin pardoseală sau sisteme de încălzire cu sursă dublă de energie: cazan şi panouri solare, cu funcţie anti-opărire.
· Ventilele asigură o precizie foarte bună de reglare pe portul de amestec indiferent de variaţiile de temperatură sau presiune dintre portul de apă rece şi caldă.
· Montare facilă în instalație datorită portului de amestec în linie cât și a multiplelor opțiuni de conectare.
· Seriile VTA320 și VTA520 - funcție anti-opărire, sens de curgere asimetric;
· Acurateţe reglare: - VTA322 și VTA323 ±2°C la un debit de 4 litri/minut - VTA520 ±4°C la un debit de 9 litri/minut;
· Rozetă de reglare: - marcată 1…5, mascată cu capac de protecție pentru prevenirea intervențiilor neautorizate; modele cu debite standard.
Date tehnice pentru toate seriile VTA:
· Tip ventil: – termostatic de amestec
· Sens curgere: – asimetric (în linie), portul de amestec este în lateral, sau
– simetric, portul de amestec este pe mijloc (doar seria VTA352)
· Materiale constructive: – alamă DZR – CW602N, aprobată pentru uzul la apă potabilă
· Mediu de lucru: – apă potabilă, apă cu conţinut de max. 50% glicol
· Temperaturi de lucru: – 0°C…+95°C continuu, temporar +100°C
· Reglarea temperaturii: – rozeta gradată 1…5; mascată de capac protector la VTA320/520
· Funcţie anti-opărire: – la lipsa totală a apei reci sau calde ventilul închide în max. 2 sec.
· Presiune de lucru: – maximum 10 bar
· Presiune diferenţială: – 3 bar; 1 bar la seria VTA570 (între porturile de apă caldă și rece)
· Acurateţe reglare: – ±2…± 4°C funcție de model; valori calculate în condiţii de temp. fluctuantă şi la ΔT ≥ 10ºC între porturile de apă rece și apă caldă
· Capacitate amestec ACM: – valori calculate în raport de 1:1 între apa caldă și apa rece.
· (recomandări de utilizare) – Kvs 1,2 = boiler de 350l sau 1 apartament sau 2 dușuri
– kvs 1,5/1,6 = boiler 550l sau 2 apartamente sau 3 dușuri
– kvs 3,2/3,4/3,5 = boiler 1.000l sau 5-6 apartamente sau 6-7 dușuri
– kvs 4,5/4,8 = boiler 1.500l sau 9 apartamente sau 10 dușuri
· Capacitate amestec – valori calculate la 50W/mp cu ΔT=5°C, la o cădere de presiune
· încălzire prin pardoseală ≤10kPa și un debit de 0,25l/sec.
· (recomandări de utilizare) – kvs 1,2= 40mp, kvs 1,5 = 50mp, kvs1,6 = 55mp, kvs3,2 = 110mp, kvs 3,4 = 120mp, kvs4,5 = 150mp, kvs4,8 = 160mp
Informatii conformitate produs
· Ventilele termostatice de amestec VTA sunt destinate pentru prepararea directă a apei calde menajere în sistemele cu sau fără pompă de recirculare, sisteme mici de încălzire prin pardoseală sau sisteme de încălzire cu sursă dublă de energie: cazan şi panouri solare, cu funcţie anti-opărire.
· Ventilele asigură o precizie foarte bună de reglare pe portul de amestec indiferent de variaţiile de temperatură sau presiune dintre portul de apă rece şi caldă.
· Montare facilă în instalație datorită portului de amestec în linie cât și a multiplelor opțiuni de conectare.
· Seriile VTA320 și VTA520 - funcție anti-opărire, sens de curgere asimetric;
· Acurateţe reglare: - VTA322 și VTA323 ±2°C la un debit de 4 litri/minut - VTA520 ±4°C la un debit de 9 litri/minut;
· Rozetă de reglare: - marcată 1…5, mascată cu capac de protecție pentru prevenirea intervențiilor neautorizate; modele cu debite standard.

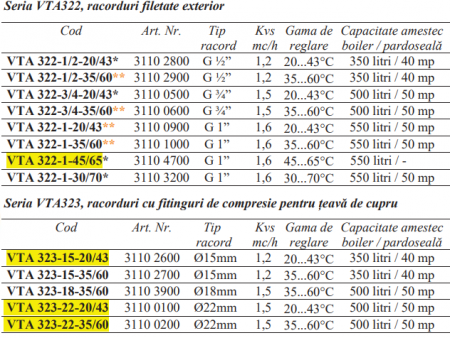

| Cod | Art. Nr. | Tip racord |
Kvs mc/h |
Gama de reglare |
Capacitate amestec boiler / pardoseală |
| VTA 323-15-20/43 | 3110 2600 | Ø15mm | 1,2 | 20…43°C | 350 litri / 40 mp |
| VTA 323-15-35/60 | 3110 2700 | Ø15mm | 1,2 | 35…60°C | 350 litri / 40 mp |
| VTA 323-18-35/60 | 3110 3900 | Ø18mm | 1,5 | 35…60°C | 500 litri / 50 mp |
| VTA 323-22-20/43 | 3110 0100 | Ø22mm | 1,5 | 20…43°C | 500 litri / 50 mp |
| VTA 323-22-35/60 | 3110 0200 | Ø22mm | 1,5 | 35…60°C | 500 litri / 50 mp |
Date tehnice pentru toate seriile VTA:
· Tip ventil: – termostatic de amestec
· Sens curgere: – asimetric (în linie), portul de amestec este în lateral, sau
– simetric, portul de amestec este pe mijloc (doar seria VTA352)
· Materiale constructive: – alamă DZR – CW602N, aprobată pentru uzul la apă potabilă
· Mediu de lucru: – apă potabilă, apă cu conţinut de max. 50% glicol
· Temperaturi de lucru: – 0°C…+95°C continuu, temporar +100°C
· Reglarea temperaturii: – rozeta gradată 1…5; mascată de capac protector la VTA320/520
· Funcţie anti-opărire: – la lipsa totală a apei reci sau calde ventilul închide în max. 2 sec.
· Presiune de lucru: – maximum 10 bar
· Presiune diferenţială: – 3 bar; 1 bar la seria VTA570 (între porturile de apă caldă și rece)
· Acurateţe reglare: – ±2…± 4°C funcție de model; valori calculate în condiţii de temp. fluctuantă şi la ΔT ≥ 10ºC între porturile de apă rece și apă caldă
· Capacitate amestec ACM: – valori calculate în raport de 1:1 între apa caldă și apa rece.
· (recomandări de utilizare) – Kvs 1,2 = boiler de 350l sau 1 apartament sau 2 dușuri
– kvs 1,5/1,6 = boiler 550l sau 2 apartamente sau 3 dușuri
– kvs 3,2/3,4/3,5 = boiler 1.000l sau 5-6 apartamente sau 6-7 dușuri
– kvs 4,5/4,8 = boiler 1.500l sau 9 apartamente sau 10 dușuri
· Capacitate amestec – valori calculate la 50W/mp cu ΔT=5°C, la o cădere de presiune
· încălzire prin pardoseală ≤10kPa și un debit de 0,25l/sec.
· (recomandări de utilizare) – kvs 1,2= 40mp, kvs 1,5 = 50mp, kvs1,6 = 55mp, kvs3,2 = 110mp, kvs 3,4 = 120mp, kvs4,5 = 150mp, kvs4,8 = 160mp
Diametru nominal DN: 20
KVS m3/h: 1.5
