Cazan pe combustibil solid cu gazeificare Termofarc, din otel, serpentina de racire, model FI-GS 80 - 80 Kw

FI-GS Centrala termica pe combustibil solid cu gazeificare
Funcţionare cu ardere prin gazeificare pe lemn (umiditate maxima de 20%), bricheţi din rumegus, deşeuri din lemn (in proporţie de maxim 20%).
Autonomie ridicata cu o singura incarcare.
Randament ridicat de pana la 89%.
Grosime tabla focar de 8 mm in zonele solicitate de flacara şi 6 mm restul.
Toata gama este dotata cu serpentina de racire pentru siguranţa.
Gama de puteri cuprinsa intre 60,3 şi 150,8 KW

Generalitaţi
FI-GS sunt cazane din oţel, cu funcţionare pe combustibil lemnos pe baza principiului gazeificarii, fiind dotat cu ventilator de aer, care asigura alimentarea cu aer de combustie a camerelor de ardere.
Aerul introdus de ventilator este dirijat pe doua canale de aer – aerul primar (canalul superior) permite arderea de jos in sus (in masa) a lemnului şi trecerea gazului de lemn prin diuza refractara, iar aerul secundar (canalul inferior) ajuta la arderea gazului de lemn.

Arderea lemnului prin aşa numitul proces “piroliza” permite atingerea unui randament de pana la 89% şi o ardere ecologica, in urma careia rezulta o cantitate minima de cenuşa, combustibilul folosit trebuie sa fie lemn uscat (umiditate max.20%), busteni cu diametrul max. 200 mm şi deşeuri lemnoase in proporţie de 20%.

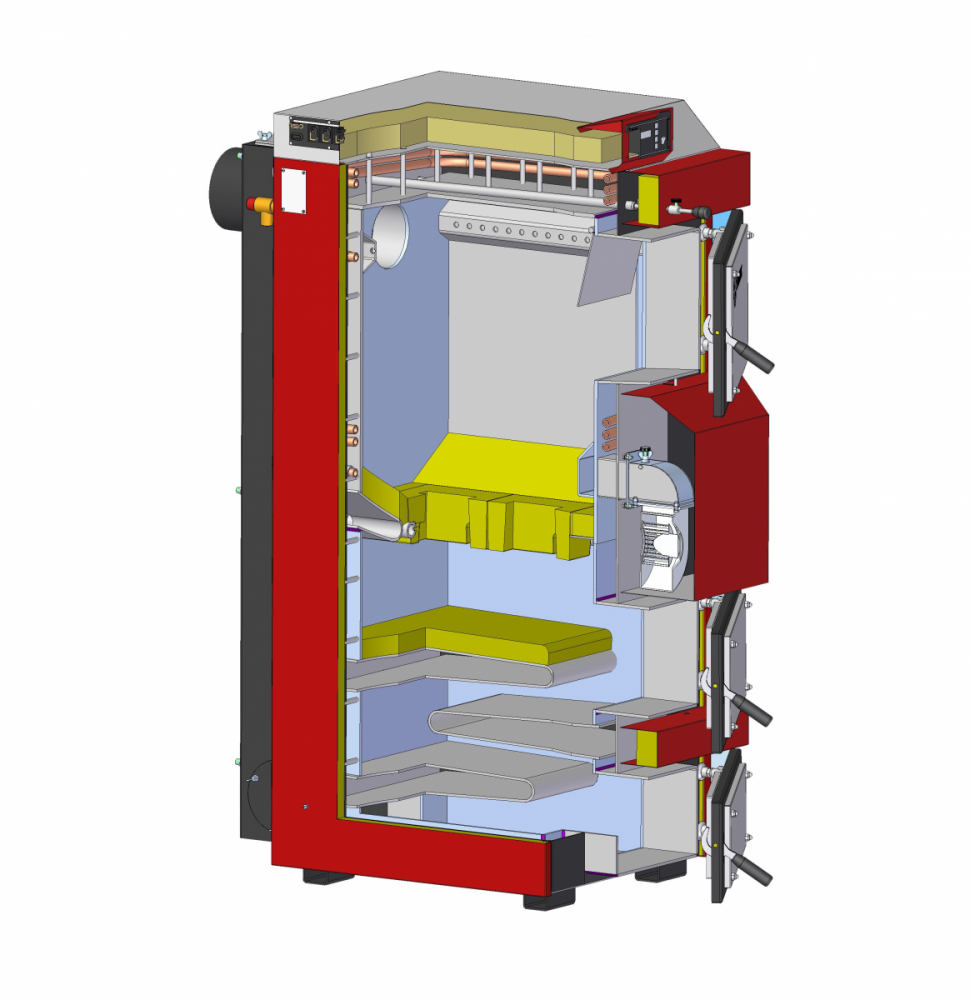

Cazanele au doua compartimente desparţite de o placa de beton refractar prevazuta cu diuze de ardere.
Compartimentul superior are rol de magazie de combustibil şi camera de gazeificare, iar cel inferior camera de ardere unde are loc arderea propriu-zis a gazului de lemn.
Camera de ardere principala este conceputa astfel incat gazele de ardere sa parcurga cele doua cai convective pentru o mai buna cedare a caldurii catre agentul termic, fiind apoi evacuate catre cos.

Cazanele sunt echipate standard cu serpentina de racire protecţie supraincalzire cazan.
Pachetul standard cuprinde: ventilator de aer prevazut cu clapeta de reglaj unisens, termostat de comanda ce regleaza temperatura in cazan (prin pornirea,modularea turaţiei şi oprirea ventilatorului) intrerupator general, supapa de siguranţa, vatrai, razuitoare, perie de sarma.

Avantaje:
- durata lunga de viaţa, uşor de reparat (se poate recondiţiona prin sudura spre deosebire de cazanele din fonta care se deterioreaza irecuperabil)
- randament ridicat cu valori de pana la 89%
- arderea ecologica şi magazia de combustibil mare confera o autonomie sporita (8- 12 ore)
- camera de combustibil spaţioasa, permite incarcarea si arderea buştenilor de dimensiuni mari, nefiind necesara craparea acestora
- economii mari prin folosirea combustibililor solizi
- datorita poziţiei uşii de incarcare aflata mai jos decat partea superioara a magaziei de combustibil şi sistemului eficient de evacuare a gazelor arse prin clapeta acţionata manual, la alimentare nu permite ieşirea fumului in incaperea in care se afla cazanul
- consum redus de combustibil, datorita sistemului de funcţionare pe principiul gazeificarii
- datorita arderii aproape perfecte rezulta o cantitate minima de cenuşa si reziduuri, indepartarea acestora facandu-se doar o data pe saptamana
- detaşarea uşoara a parţii din spate a cazanului permite accesul rapid pentru o curaţare eficienta a cailor de fum
- funcţionarea controlata şi automatizata permite controlul arderii şi a temperaturii ambientale
- siguranţa in exploatare indiferent de condiţii

- protecţie contra supraincalzirii, compus dintr-un schimbator (serpentina) de racire imersat complet in camera de agent termic primar şi supapa termica, care permite racirea cazanului, folosind apa rece cu alimentare de la reţea.
  Acest sistem se declanşeaza la atingerea temperaturii de 95 – 98 °C, prin intermediul supapei termice cu comanda termostatica.
  Este de remarcat faptul ca acest sistem protejeaza cazanul şi in cazul intreruperilor accidentale de curent electric.

- elementele de automatizare cuprinse in panoul de comanda permit funcţionarea cazanului fara necesitatea supravegherii lui, prin oprirea ventilatorului si implicit a arderii (de catre termostatul de reglaj) in momentul atingerii temperaturii de termostatare.
   Termostatul de siguranţa condiţioneaza oprirea cazanului la atingerea temperaturii de 95°C, in cazul in care termostatul de reglaj nu a funcţionat.

- vine complet asamblat si ambalat pe europalet (la cerere se poate livra cu imbracamintea exterioara ambalata separat)

Recomandari:
- in cazul existenţei unei surse permanente de apa se poate instala in varianta de montaj cu vas de expansiune cu membrana (inchis), serpentina de racire, supapa termica şi supapa de siguranţa.
- utilizarea unor echipamente de tip hidrofor condiţioneaza montarea obligatorie a unui vas de expansiune deschis şi supapa de siguranţa.
- se poate monta intr-o instalaţie cu funcţionare gravitaţionala (termosifonare) sau cu circulaţie forţata cu pompa de circulaţie.
